Стабилизированный блок питания 9 В / 3 А для измерительной системы «СЕНС» и промышленной автоматики.
Импульсная схема с запасом мощности
БП построен по обратноходовой схеме с гальванической развязкой между входом ~220 В и выходом. Выходная мощность не менее 40 Вт позволяет уверенно питать не только номинальные 3 А, но и выдерживать кратковременные пусковые перегрузки. Стабилизация осуществляется обратной связью, благодаря чему при колебаниях сетевого напряжения от 115 до 264 В выход остаётся в заданных пределах.
Регулировка под конкретную линию
На лицевой панели под откидывающейся прозрачной крышкой расположен потенциометр «Uвых.», позволяющий точно выставить напряжение в диапазоне 8,4…9,6 В. Это особенно полезно, когда линия питания до удалённых модулей системы «СЕНС» имеет заметное падение напряжения: вы поднимаете выход до 9,5–9,6 В, и на конце линии приборы получают ровно 9 В. Контролировать напряжение можно на клеммах «ЛИНИЯ 9В», используя обычный мультиметр.
Характеристики БП-9В-3А-DIN
-
Входное напряжение: ~115…264 В (номинал 220 В, 50 ±5 Гц)
-
Номинальное выходное напряжение: 9 В (регулируется 8,4…9,6 В)
-
Максимальный ток нагрузки: 3 А
-
Выходная мощность: не менее 40 Вт
-
Ток потребления при номинальном входном: не более 0,15 А
-
Амплитуда пульсаций: ≤ 180 мВ
-
Нестабильность при изменении входного напряжения: ≤ 1 %
-
Изменение напряжения при изменении тока от 3 А до х.х.: ≤ 5 %
-
Температурный дрейф: ≤ 0,1 % / °С
-
Защита: от КЗ в нагрузке (с автовозвратом), от превышения выходного напряжения (120–140 % от номинала), от превышения входного (порог ≥275 В), от перегрева (≥160 °C)
-
Класс защиты человека: I (требуется заземление)
-
Электропрочность изоляции вход-выход: 3000 В, 1 мин
-
Сопротивление изоляции: 20 МОм (нормальные условия), 5 МОм (верхняя температура), 1 МОм (повышенная влажность)
-
Степень защиты корпуса: IP20 (клеммы), IP40 (лицевая панель)
-

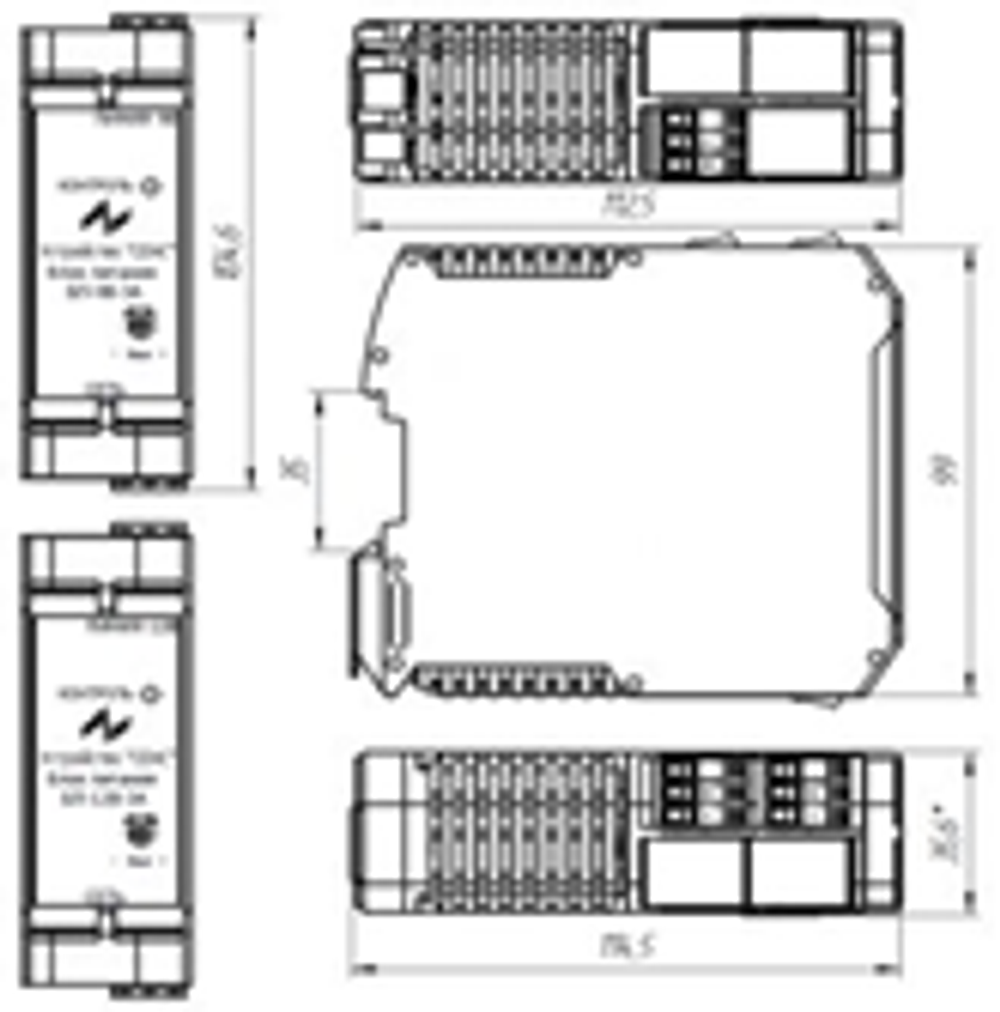

Габариты (Ш×В×Г): 35,6×114,5×104,6 мм
-
Масса: ≤ 0,25 кг
-
Установка: DIN-рейка TH35-7,5 или TH35-15
-
Условия эксплуатации: от –30 до +50 °С, влажность до 80 %, давление 86…106,7 кПа
-
Срок службы: 10 лет
Защиты, на которые можно положиться
Разработчики предусмотрели многоуровневую защиту. Варистор на входе глушит импульсные помехи из сети. При коротком замыкании на выходе срабатывает электронная защита, и после устранения КЗ блок автоматически возвращается в рабочий режим — не нужно идти к шкафу и перезапускать. Если по какой-то причине выходное напряжение поднимется выше 120–140 % номинала, сработает защита от перенапряжения, а при перегреве кристалла выше 160 °C — тепловая блокировка. Входная цепь защищена плавким предохранителем 2 А.
Сигнализация и монтаж
На лицевой панели горит зелёный светодиод «КОНТРОЛЬ»: постоянно — норма, мигает — сработала защита, погашен — нет сети или неисправен блок. Монтаж элементарный: защёлкнуть на DIN-рейку, подключить «СЕТЬ» (L, N) и «ЛИНИЯ 9В» (+ и -). Клемма «Л» соединена с «+» через токозадающий резистор — это стандартное подключение для цифровой линии приборов «СЕНС».
Где применяется
-
измерительные системы «СЕНС»;
-
шкафы телеметрии и диспетчеризации на нефтебазах, АЗС;
-
питание 9-вольтовых датчиков давления, уровня, температуры;
-
маломощные контроллеры и модули ввода-вывода.
Если ваш объект работает с системой «СЕНС» или вам нужен регулируемый источник 9 В с запасом по мощности, БП-9В-3А-DIN — штатное и проверенное решение.
