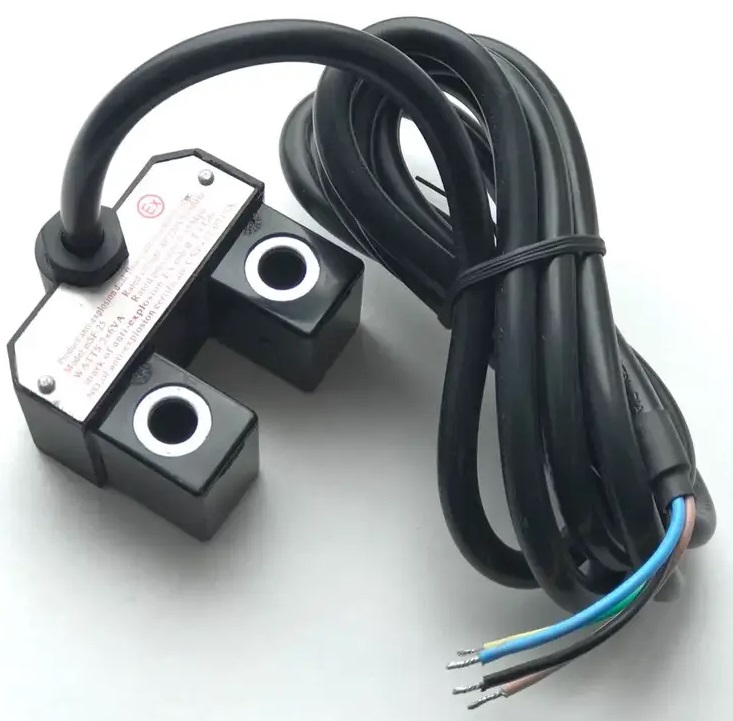

Стандартное решение для стационарных ТРК
Конструктивные особенности
Обмотка выполнена из медного провода с лаковой изоляцией, корпус отлит из ударопрочного пластика, устойчивого к вибрации и перепадам температур. Внутренняя полость залита компаундом, что исключает пробой и повышает влагостойкость. Электрический разъём может быть выполнен в виде трёхконтактной колодки (фаза, нейтраль, заземление) или выводных проводов. Степень защиты IP65 достигается только при правильной сборке разъёма с уплотнительным кольцом — обратите на это внимание при монтаже.
Технические характеристики
-
Модель: ККДД20220
-
Напряжение питания: 220 В AC
-
Род тока: переменный
-
Посадочный размер: 33 мм (расстояние между крепёжными отверстиями)
-
Совместимые клапаны: mSF-25, mSF-20
-
Материал корпуса: пластик, стойкий к маслу и бензину
-
Обмотка: медная
-
Подходит для ТРК: Топаз, Север, Шельф
-
Страна производства: Китай
Риски неправильного подбора
Катушка 220 В сгорит в течение секунды, если на неё подать постоянное напряжение 12 В или 24 В — её сопротивление слишком мало для такого тока. С другой стороны, если вы случайно установите катушку 12 В в цепь 220 В, произойдёт короткое замыкание с выбросом искр и возможным повреждением контроллера ТРК. Поэтому перед заказом обязательно убедитесь, что напряжение вашей колонки соответствует маркировке.
Инструкция по проверке совместимости
Перед приобретением катушки снимите старую и измерьте:
-
Межболтовое расстояние (стандарт 33 или 42 мм, но могут быть модификации).
-
Внутренний посадочный диаметр (отверстие, которым катушка надевается на сердечник).
-
Общую высоту корпуса катушки и высоту посадочного гнезда.
-
Тип и количество контактов электрического разъёма.
Закажите катушку, точно соответствующую этим размерам, чтобы избежать возвратов и простоя оборудования.
