Усиленная защита для магистралей большого диаметра
Клапан рассчитан на номинальное давление PN 1,6 МПа и температуру среды до +150 °C. Увеличенный диаметр проходного сечения обеспечивает почти вдвое большую пропускную способность по сравнению с дюймовой версией, что особенно важно для паровых котлов средней мощности, промышленных бойлеров и газовых магистралей.
Особенности конструкции
-
Диапазон настройки давления идентичен младшей модели — 1–12 бар (заводская — 3 бара). Регулировка осуществляется гайкой и фиксируется контргайкой.
-
Принудительное ручное открытие (подрыв) позволяет проверить, что золотник не прикипел и клапан готов к срабатыванию.
-
Все детали, контактирующие со средой, выполнены из латуни. Уплотнение золотника — витон (FPM), прокладка — тефлон (PTFE), уплотнительное кольцо тарелки — EPDM. Такая комбинация материалов обеспечивает стойкость к горячей воде, пару, гликолевым растворам и углеводородным газам.
-
Резьбовое муфтовое присоединение 1½″ позволяет врезать клапан в трубопровод без сварки и фланцевых пар.
Технические характеристики
-

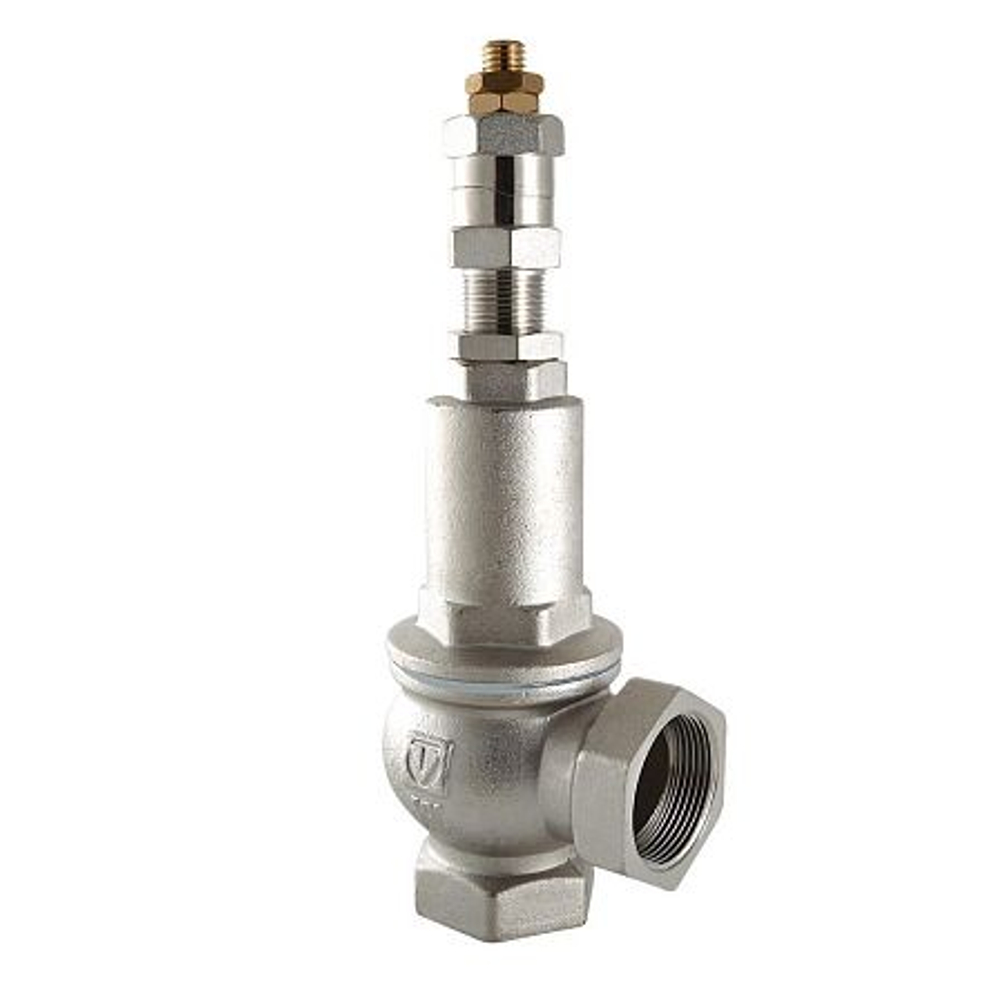

Модель: VT.1831 (исполнение DN40)
-
Номинальный диаметр (DN): 40 мм
-
Присоединение: внутренняя резьба 1½″
-
Номинальное давление (PN): 1,6 МПа (16 бар)
-
Диапазон настройки давления: 0,1–1,2 МПа (1–12 бар)
-
Заводская настройка: 0,3 МПа (3 бара)
-
Максимальная температура рабочей среды: +150 °C
-
Коэффициент расхода для газа/пара: 0,140
-
Коэффициент расхода для воды: 0,530
-
Ручной подрыв: да
-
Материал корпуса: латунь CW617N
-
Материал уплотнения золотника: витон (FPM)
-
Материал прокладки: тефлон (PTFE)
-
Расчётный срок службы: 20 лет
-
Минимальный ресурс: 5 000 циклов
-
Габариты (А×В×Н макс): 105×54×322 мм
-
Масса: 3,08 кг
-
Страна производства: Китай (по технологии VALTEC, Италия)
-
Гарантия: 10 лет
Применение
VT.1831 Ду40 устанавливается в котельных, тепловых пунктах, на паропроводах и газопроводах среднего давления, а также на ресиверах и технологических ёмкостях, где объём среды требует большего проходного сечения для быстрого сброса избыточного давления. Модель востребована как в бытовых, так и в промышленных системах, где требуется надёжная защита от перегрузок.
Монтаж и обслуживание
Клапан монтируется строго вертикально колпаком вверх. Перед установкой необходимо продуть подводящий трубопровод, чтобы исключить попадание окалины и мусора под золотник. В процессе эксплуатации раз в 6 месяцев рекомендуется вручную подрывать клапан для проверки подвижности золотника. Если после срабатывания клапан не закрывается герметично, возможно, на седло попала частица — в этом случае выполните несколько быстрых подрывов, чтобы вымыть загрязнение. Запрещается заклинивать или глушить выходной патрубок — это приведёт к аварийному росту давления и разрушению оборудования.
