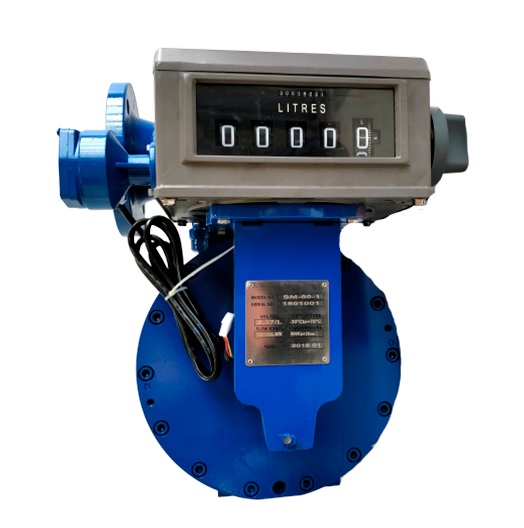

Роторный расходомер SM-80 с генератором импульсов
Назначение
Расходомер SM-80 представляет собой высокопроизводительный роторный счётчик, предназначенный для точного измерения объёма жидкостей в системах коммерческого и технологического учёта. Он широко используется на нефтеперерабатывающих заводах, нефтебазах, крупных АЗС и бензовозах, где требуется непрерывный контроль больших потоков топлива, масел и сжиженного газа (ГБО).
Прибор подходит для жидкостей с вязкостью до 800 сСт, что позволяет применять его как для светлых нефтепродуктов (бензин, дизельное топливо), так и для более вязких сред — масел, мазутов, технических жидкостей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | SM-80 (тип Хефа) |
| Тип | Роторный, с генератором импульсов |
| Присоединительный размер | 80 мм (3 дюйма) |
| Объём за один оборот | 2,27 л (0,5 US галлона) |
| Максимальный расход | 1333 л/мин |
| Минимальный расход | 133 л/мин |
| Рабочее давление | до 8 бар (150 PSI) |
| Относительная погрешность | ±0,2% |
| Повторяемость | 0,07% |
| Максимальная вязкость | 800 сСт |
| Рабочая температура | –40 °C … +60 °C |
| Вес | 65 кг |
| Измеряемые среды | Масло, топливо, ГБО |
| Наличие генератора импульсов | Да |
Точные габаритные размеры (длина, ширина, высота) в предоставленных данных не указаны. Для монтажа рекомендуется запросить чертёж у поставщика.
Особенности и преимущества
-
Бесступенчатый регулировочный механизм — позволяет осуществлять микрорегулировку счётчика для компенсации износа и настройки точности в процессе эксплуатации.
-
Специальный коллектор в линию — разделяет измерительную камеру, обеспечивая стабильную работу и низкий уровень потерь давления.
-
Низкий уровень потерь — минимальное гидравлическое сопротивление даже при максимальном расходе.
-
Простая и надёжная конструкция — лёгкие лопасти ротора, малая инерционность, низкая стоимость обслуживания.
-
Высокая точность в течение всего периода эксплуатации — подтверждается повторяемостью 0,07% и погрешностью 0,2%.
-
Универсальность — подходит для масел, топлива и сжиженного газа (ГБО) с вязкостью до 800 сСт.
-
Прочный корпус — рассчитан на интенсивную круглосуточную работу в промышленных условиях.
Области применения
-
Нефтеперерабатывающие заводы — учёт сырья и готовой продукции.
-
Нефтебазы — контроль отпуска топлива и масел.
-
АЗС и топливные терминалы — измерение больших объёмов при наливе автоцистерн.
-
Бензовозы — учёт перевозимого топлива при наливе/сливе.
-
Промышленные установки — дозирование и учёт вязких жидкостей в технологических линиях.
Монтаж и эксплуатация
-
Расходомер монтируется в трубопровод с условным проходом 80 мм (3″). Для точной работы требуется обеспечить полное заполнение измерительной камеры жидкостью.
-
Рекомендуется установка фильтра перед прибором для защиты роторов от механических частиц.
-
При монтаже необходимо учитывать направление потока (указано стрелкой на корпусе) и оставлять свободное пространство для обслуживания.
-
Подключение генератора импульсов выполняется в соответствии со схемой, прилагаемой в паспорте. Сигнал может передаваться на расстояние до сотен метров в зависимости от типа кабеля и помеховой обстановки.
-
Эксплуатация разрешена при температуре окружающей среды от –40 до +60 °C и рабочем давлении до 8 бар.
Обслуживание
Расходомер SM-80 требует минимального обслуживания. Периодически необходимо:
-
проверять герметичность соединений;
-
очищать фильтр;
-
контролировать состояние роторов и коллектора (при появлении посторонних шумов или снижении точности);
-
при необходимости выполнять микрорегулировку бесступенчатым механизмом.
Благодаря простой конструкции замена изнашиваемых деталей может выполняться без специализированного инструмента.
Заключение
Роторный расходомер SM-80 (тип Хефа) — это надёжное и высокоточное решение для коммерческого учёта больших объёмов жидкостей на объектах нефтепродуктообеспечения. Высокая повторяемость, широкий диапазон расходов (133–1333 л/мин), возможность работы с вязкими средами и наличие импульсного выхода делают его незаменимым элементом современных систем автоматизации и управления.
