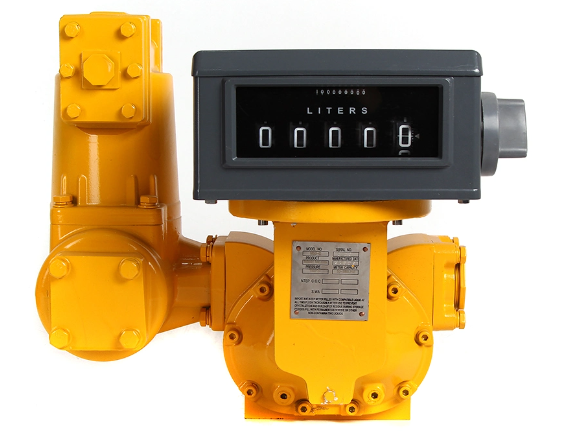

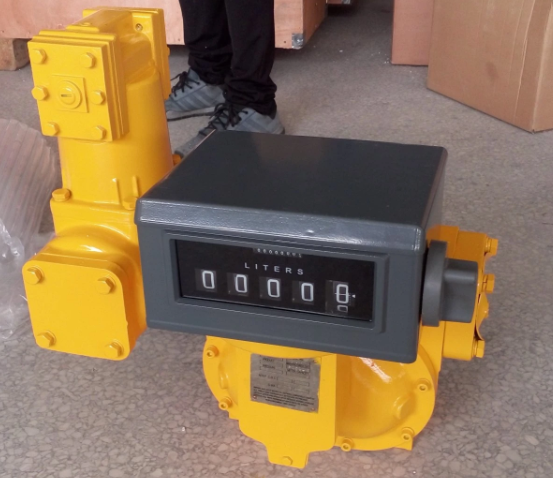

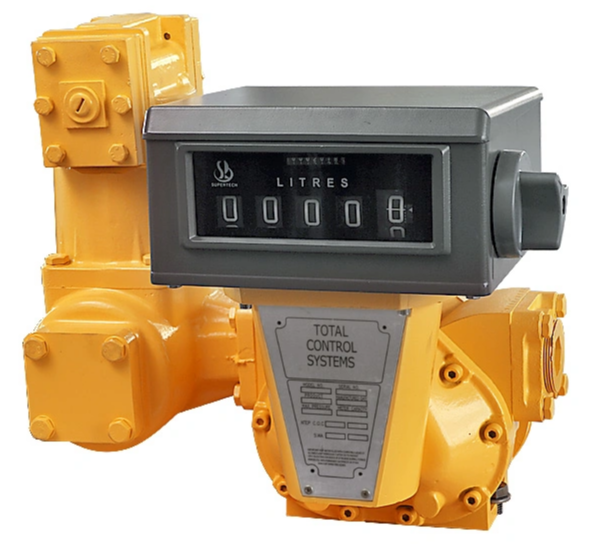

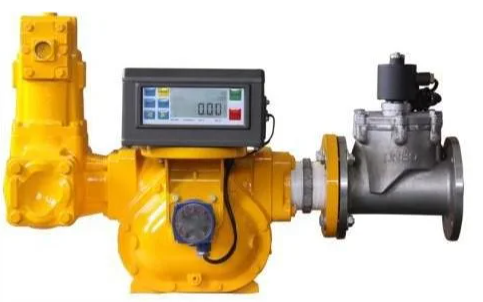

Счётчик расхода учёта дизельного топлива М-50С
Принцип работы
Измерительный механизм счётчика основан на овальных шестернях (роторах), которые вращаются под действием потока жидкости. Каждый оборот роторов соответствует строго определённому объёму. Вращение через калибровочный регулятор и зубчатую передачу передаётся на механический счётный барабан, отображающий разовый и общий объём. Одновременно генерируются электрические импульсы, которые через конвертер преобразуются в стандартный цифровой сигнал (RS-485) для передачи на внешние устройства учёта.
Отсутствие металлического контакта в измерительной камере исключает эрозию и износ, обеспечивая стабильную точность на протяжении всего срока службы. Бесступенчатое регулировочное устройство позволяет выполнять микрорегулировку счётчика без разборки.
Конструкция и материалы
-
Корпус — литой алюминиевый, лёгкий и прочный, устойчивый к коррозии.
-
Роторы — алюминиевые, на подшипниках, с зубчатой передачей на конце вала.
-
Уплотнения — фтористая резина (стойкая к дизтопливу и маслам).
-

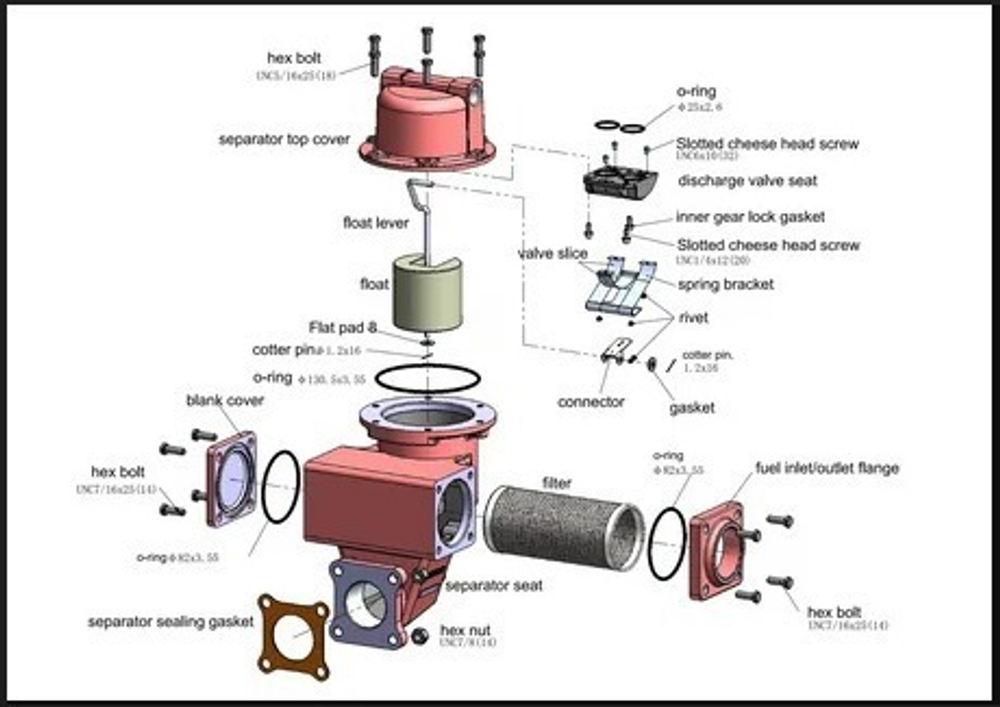

Встроенный воздухоуловитель — удаляет воздух и пену, повышая точность измерения.
-
Встроенный фильтр — с размером ячеек 80/170 мкм, защищает измерительную камеру от механических частиц.
-

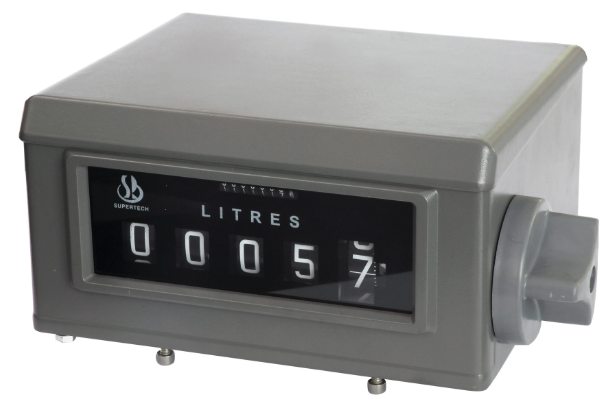

Счётный механизм — шестерёнчатый, с обнуляемой шкалой.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | ООО «ЭКЗОТРОН ТЕХНОЛОДЖИ» |
| Модель | М-50С |
| Тип счётчика | Механический, с импульсным выходом |
| Принцип измерения | Овальные шестерни |
| Вид перекачиваемой жидкости | Дизельное топливо, керосин, бензин |
| Погрешность измерения | ±0,2% |
| Повторяемость | <0,07% |
| Скорость потока | 55–550 л/мин |
| Максимальная вязкость | до 75 сСт |
| Рабочее давление | до 10 бар |
| Диапазон рабочих температур | от –30 до +100 °C |
| Тип соединения | резьба 2″ (DN 50) |
| Входное/выходное отверстие | 2″ |
| Разрядность сбрасываемой шкалы | 99 999 л (по данным карточки товара), цена деления – 1 л; в паспорте указана разрядность 9999 и деление 100 мл (возможны варианты исполнения) |
| Количество счётных устройств | 1 |
| Класс пылевлагозащиты | IP66 |
| Питание импульсного выхода | 12 В постоянного тока (через конвертер) |
| Выходной сигнал | RS-485 (A/B) после конвертера EBC-01 |
| Габаритные размеры (Д×Ш×В) | 530×480×530 мм (по паспорту) |
| Вес нетто | 26 кг (по паспорту); в карточке товара указан вес 38 кг, вероятно, с учётом упаковки |
| Материал корпуса | алюминий |
| Комплект поставки | Счётчик М-50С, конвертер EBC-01, паспорт/руководство |
Подключение импульсного выхода
Счётчик оснащён четырёхпроводным кабелем для подключения к конвертеру EBC-01:
| Цвет провода | Назначение |
|---|---|
| Коричневый | +12 В (питание) |
| Белый | GND (общий) |
| Жёлтый | Линия A (RS-485) |
| Зелёный | Линия B (RS-485) |
Подключение выполняется согласно схеме, приведённой в паспорте. Конвертер преобразует импульсы счётчика в стандартный протокол RS-485, что позволяет передавать данные на расстояния до 1200 метров и интегрировать счётчик в системы телеметрии, АСУ ТП или диспетчерские пункты.
Особенности и преимущества
-
Высокая точность и повторяемость — погрешность не более 0,2%, повторяемость менее 0,07% даже при колебаниях давления, температуры и вязкости.
-
Бесступенчатая регулировка — возможность микронастройки без демонтажа, что упрощает калибровку на месте.
-
Длительный срок службы — отсутствие металлического контакта в измерительной камере, износостойкие материалы.
-
Встроенный воздухоуловитель и фильтр — защита от пены, воздуха и механических частиц, что повышает точность и надёжность.
-
Универсальность монтажа — резьбовое соединение 2″ (DN 50) подходит для большинства трубопроводов.
-
Комплектный конвертер EBC-01 — готовое решение для передачи данных по RS-485.
Монтаж и эксплуатация
-
Счётчик устанавливается в трубопровод с номинальным диаметром 50 мм, направление потока — по стрелке на корпусе.
-
Перед счётчиком рекомендуется установить дополнительный фильтр тонкой очистки, чтобы защитить измерительную камеру.
-
При первом запуске необходимо заполнить систему жидкостью плавно, избегая гидроударов.
-
Счётчик не требует специального обслуживания, кроме периодической проверки фильтра и при необходимости микрорегулировки.
-
Для сохранения гарантии запрещается разбирать счётчик самостоятельно без согласования с производителем.
Комплект поставки
В комплект поставки входят:
-
Счётчик расхода учёта дизельного топлива М-50С — 1 шт.
-
Конвертер EBC-01 — 1 шт.
-
Паспорт и руководство по эксплуатации — 1 шт.
Гарантийные обязательства
-
Гарантийный срок хранения — 24 месяца со дня отгрузки.
-
Гарантийный срок эксплуатации — 12 месяцев с момента ввода в эксплуатацию, но не более гарантийного срока хранения.
-
Гарантия не распространяется на повреждения, вызванные неправильной установкой, использованием несовместимых жидкостей, отсутствием фильтра, механическими воздействиями или самостоятельным ремонтом.
-
Доставка изделия в сервисный центр осуществляется за счёт покупателя.
Условия транспортировки и хранения
-
Транспортировка — любым видом транспорта в упаковке, по условиям 7 ГОСТ 15150.
-
Хранение — в упаковке предприятия-изготовителя, условия 2 по ГОСТ 15150 (температура от –40 до +60 °C, влажность до 95% без конденсации).
-
Внутренние полости законсервированы, патрубки заглушены.
Особенности:
- Превосходная точность при постоянном расходе
- Низкие эксплуатационные расходы, отсутствие контакта металла с металлом в измерительной камере, длительный срок службы
- Низкая потеря давления, настоящий гравитационный расходомер
- Точность независимо от колебаний давления, изменения температуры, вязкости
- Выбор конструкционных материалов из алюминия, чугуна и нержавеющей стали
Применение для жидкостей:
- авиационные бензины и топливо для реактивных двигателей;
- жидкие сахара, кукурузный сироп, кукурузные подсластители, декстроза, фруктоза, сахароза, мальтоза, лактоза, кукурузное масло, соевое масло, хлопковое масло, кокосовое масло;
- очищенные воды (деионизированные, деминерализованные и питьевые);
жидкости с кислым рН; - сжиженный нефтяной газ (LPG);
- сырая нефть, в том числе для нагретых и/или вязких жидкостей;
гербицид; - абразивные жидкости;
- растворы гидроксида натрия (щелочные), сырая нефть с высоким содержанием серы (LACT и NOD) и другие жидкости с щелочным pH.
