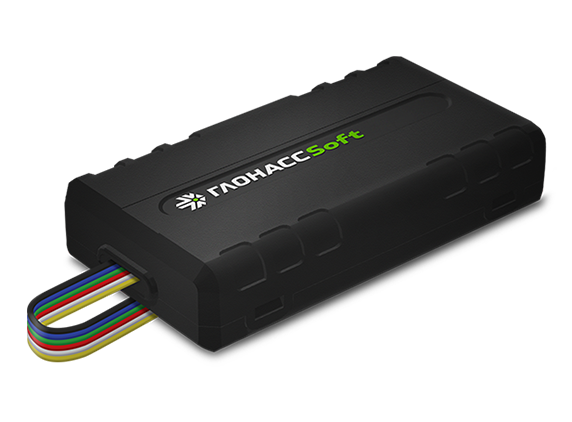

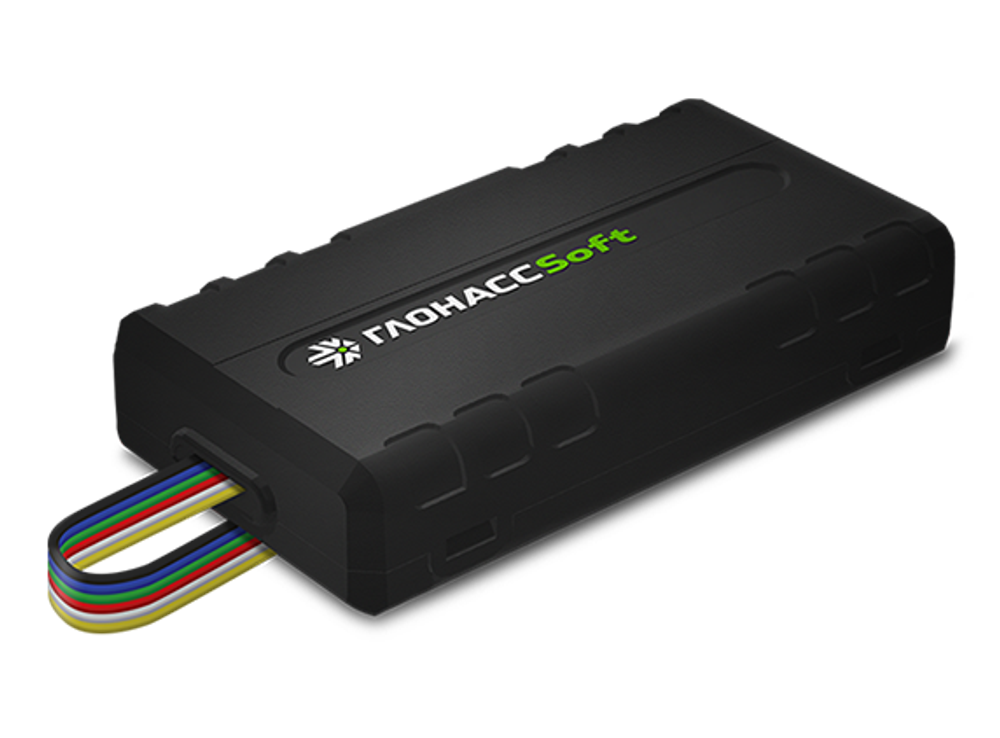

Абонентский терминал УМКа310 — компактное ГЛОНАСС/GPS-устройство для мониторинга транспорта

1. Назначение и общее описание

УМКа310 — это абонентский навигационный терминал, предназначенный для установки на транспортные средства как дополнительное устройство контроля местоположения, скорости и направления движения. Он также собирает данные с аналоговых и цифровых входов, управляет внешним оборудованием через дискретный выход и передаёт информацию на телематические серверы по GSM/GPRS.

Устройство сочетает компактные размеры, низкое энергопотребление и широкие возможности интеграции. Благодаря встроенному акселерометру, энергонезависимой памяти и поддержке удалённого конфигурирования терминал становится универсальным инструментом для построения систем мониторинга транспорта и спецтехники.

Модель выпускается в двух модификациях:

• УМКа310 — базовая версия: 1 аналоговый вход, 1 цифровой вход/выход, Bluetooth, USB.

• УМКа310.R — дополнительно оснащена интерфейсом RS-485 для подключения цифровых датчиков уровня топлива (до 3 ДУТ по протоколу LLS).

2. Ключевые функциональные возможности

• Навигация: GPS/ГЛОНАСС, 33 канала слежения и 99 захвата, чувствительность –166 дБм, точность до 2,5 м.

• Связь: GSM 850/900/1800/1900, GPRS Class 12, поддержка одной SIM-карты (nano-SIM).

• Интерфейсы: USB, Bluetooth 4.0 (для конфигурирования), RS-485 (только в модификации R).

• Входы/выходы: 1 аналоговый вход (0–40 В), 1 цифровой вход/выход типа «открытый коллектор», защита входов до 200 В.

• Датчики: встроенный акселерометр (передача ускорений по осям, статическая навигация, определение ударов).

• Память: до 10 000 записей маршрута в энергонезависимом «чёрном ящике».

• Передача данных: одновременная работа с тремя серверами, поддержка протоколов Wialon IPS v1.1, v2.0, Wialon Combine; группировка пакетов для экономии трафика.

• Удалённое управление: конфигурирование по USB, Bluetooth, SMS, GPRS; обновление прошивки через сервер обновлений или вручную.

• Энергосбережение: режимы сна, статическая навигация по акселерометру или цифровому входу, минимальное потребление в режиме ожидания.

• Безопасность: защита от переполюсовки, короткого замыкания, импульсных перенапряжений; маска приоритетных событий; возможность управления выходом по скорости (например, блокировка при превышении порога).

3. Технические характеристики

4. Монтаж и подключение

4.1. Установка SIM-карты

Для установки SIM-карты необходимо аккуратно открыть корпус терминала, извлечь плату и вставить карту формата nano-SIM в специальный слот на обратной стороне. После установки корпус собирается в обратном порядке.

4.2. Подключение питания

Питание подаётся на красный провод («+») и чёрный провод («общий»). Рекомендуется установить внешний предохранитель на 1 А максимально близко к источнику питания. Терминал защищён от переполюсовки, но для надёжности следует строго соблюдать полярность.

4.3. Аналоговый вход (AIN0)

Зелёный провод. Может работать как аналоговый (0–40 В) или как дискретный с настраиваемыми порогами переключения (по умолчанию 5 В и 6 В). Для дискретного режима с подтяжкой к «+» или «–» используется дополнительный резистор 3,9 кОм. Вход поддерживает триггер Шмитта, что исключает дребезг.

4.4. Цифровой вход/выход (DIN0/OUT0)

Синий провод. В зависимости от настройки может быть входом (дискретный, с подтяжкой к «–») или выходом (открытый коллектор, до 500 мА). Для управления мощной нагрузкой используется внешнее реле с защитным диодом.

4.5. Подключение ДУТ по RS-485 (только УМКа310.R)

К терминалу можно подключить до 3 датчиков уровня топлива по интерфейсу RS-485. Линия «A» (жёлтый провод) и «B» (белый провод) подключаются к датчикам по схеме «витая пара» с терминальным резистором 120 Ом. Рекомендуется минимизировать ответвления и назначить уникальные адреса датчикам. Скорость шины по умолчанию 19200 бод.

5. Настройка и управление

5.1. Конфигуратор

Для настройки используется программа «Конфигуратор УМКа3ХХ» (Windows). Подключение возможно по USB, Bluetooth или удалённо через сервер конфигурирования. Конфигуратор позволяет изменять все параметры: навигацию, входы/выходы, SIM, серверы, интерфейсы, ДУТы, телефоны, системные настройки, а также обновлять прошивку.

Важно: при подключении по USB обязательно наличие внешнего питания (8–40 В). Без него терминал не будет обнаружен.

5.2. Управление по SMS и GPRS

Терминал поддерживает множество SMS-команд (AUTH, PHONES, STATUS, PERIOD, TRACK, OUTPUT0, LLS485, SETSERV, SETPROTOCOL и др.). Для управления по SMS необходимо авторизовать номер командой AUTH <пароль>. Возможна отправка команд через GPRS (с сервера) или через Bluetooth (в консоли конфигуратора).

5.3. Удалённое конфигурирование

Режим позволяет работать с терминалом так же, как по USB, но через GPRS-канал. Поддерживаются постоянный и сеансовый режимы подключения. В сеансовом режиме терминал подключается к серверу управления на заданное время (по умолчанию 30 минут). Постоянное подключение включается командой REMCFG ENABLE (по умолчанию отключено).

5.4. Обновление прошивки

Через конфигуратор (по USB или удалённо), через SMS-команду UPDATE, или вручную путём размещения файла прошивки в папке программы. Обновление происходит в два этапа с перезагрузкой.

6. Передача данных и серверы

Терминал одновременно передаёт данные на три телематических сервера. Настраиваются основной, альтернативный и дополнительный адреса. Для каждого сервера можно выбрать протокол (Wialon IPS v1.1, v2.0, Wialon Combine). Чёрный ящик хранит данные независимо для всех серверов, обеспечивая надёжную доставку.

Экономия трафика достигается за счёт:

• отключения ненужных параметров;

• группировки записей (до 1460 байт в пакете);

• увеличения периода записи;

• выбора более экономичного протокола Wialon Combine.

7. Статическая навигация и энергосбережение

Для устранения «дрейфа» координат при стоянке используется режим фиксации координат. Активация возможна:

• по акселерометру (уровень вибрации ниже порога в течение заданного времени);

• по цифровому входу (например, пропадание напряжения зажигания);

• комбинированно (оба условия).

Это уменьшает количество ложных точек и экономит трафик.

8. Безопасность и защита

• Входы защищены от импульсных перенапряжений до 200 В.

• Выход выдерживает ток до 500 мА и напряжение до 48 В.

• Встроенный акселерометр фиксирует удары, эвакуацию, резкие манёвры.

• Маска событий позволяет формировать внеочередные записи при изменении статуса, входов и т.д.

• Возможна настройка автоматического включения выхода при превышении скорости (например, для блокировки двигателя).

9. Индикация

Один светодиод отображает состояние терминала:

• Не горит — сон или ошибка модема/SIM;

• 1 вспышка — инициализация GSM;

• 2 вспышки — регистрация в сети;

• 3 вспышки — режим офлайн (только SMS);

• 4 вспышки — вход/выход GPRS;

• Короткие паузы — онлайн-статусы соединений с серверами.

10. Комплект поставки

• Терминал УМКа310 (или УМКа310.R);

• Паспорт;

• Руководство по эксплуатации;

• Присоединительные провода (5 шт.);

• Розетка на кабель MF-12F.

11. Гарантия

Гарантийный срок — 12 месяцев с момента продажи, но не более 18 месяцев с даты изготовления. Гарантия не распространяется на механические повреждения, следы жидкостей, неправильную эксплуатацию и несанкционированное вмешательство. Срок службы — 5 лет.
