Компактный мост между СЕНС и промышленными сетями
Что внутри и как работает

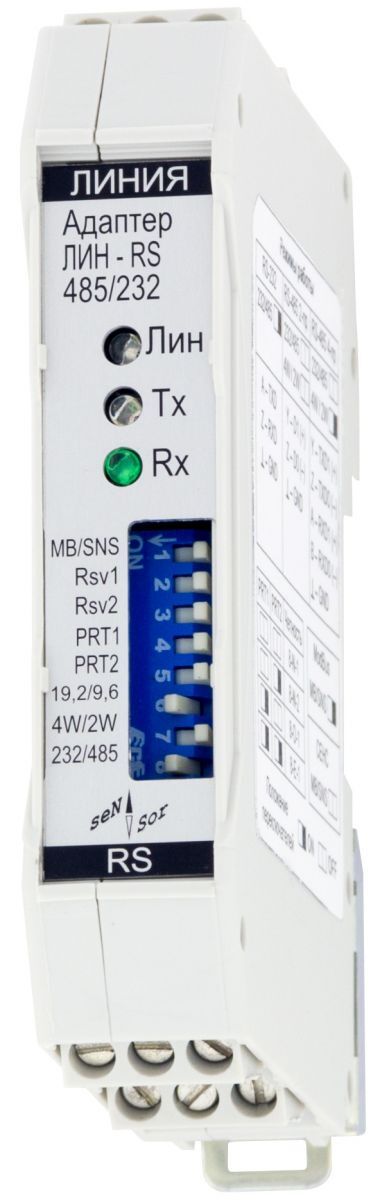

Адаптер построен на базе микроконтроллера с полной гальванической развязкой 500 В между линией СЕНС и портами RS-485/RS-232. Он может работать в двух режимах: прозрачная трансляция протокола «СЕНС» (для настройки датчиков программой «Настройка датчиков и вторичных приборов») и в роли Modbus RTU slave (для считывания измеряемых параметров в SCADA). Выбор режима, скорости обмена, типа интерфейса (RS-232/2-проводной RS-485/4-проводной RS-485) и контроля чётности выполняется восемью DIP-переключателями на передней панели. Рядом расположены светодиоды «ЛИН» (жёлтый — питание и активность линии СЕНС), «Tx» (зелёный) и «Rx» (красный) для индикации обмена.
Технические характеристики
-
Питание: от линии СЕНС (9 В ±0,5 В, допустимо 6–15 В), потребление до 70 мА
-
Гальваническая развязка: 500 В, сопротивление изоляции не менее 20 МОм
-
Интерфейсы: RS-232 (3-проводной), RS-485 (2- или 4-проводной)
-
Протоколы: «СЕНС» (прозрачный режим) и Modbus RTU (ведомый, до 250 слотов опроса)
-
Скорость обмена: 600–115200 бит/с (выбор переключателем: фикс. 19200 или программируемая)
-
Степень защиты корпуса: IP20
-

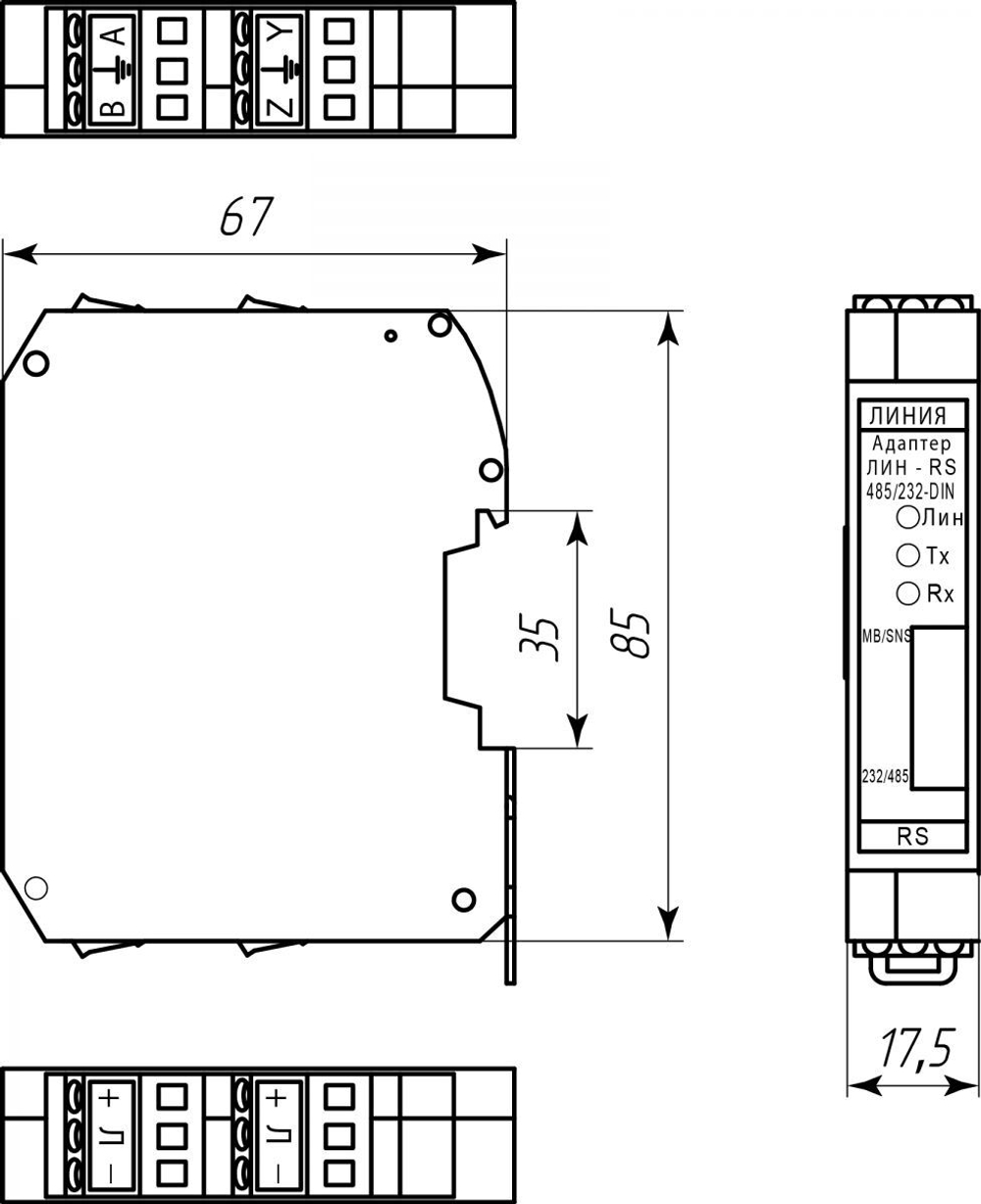

Габариты: 17,5 × 88 × 68 мм, масса до 0,15 кг
-
Рабочие температуры: –20…+50 °C, влажность до 95 % без конденсации
-
Крепление: на DIN-рейку 35 мм
Монтаж и подключение
Клеммы линии СЕНС («+», «Л», «-») выведены вверх и продублированы для шлейфового подключения питания. Снизу расположены зажимы интерфейса: «B» и «A» для RS-485, «Z» и «Y» для 4-проводного RS-485 или сигналов RS-232. Подключать адаптер лучше экранированным кабелем с общим проводом, при длине линии RS-485 до 1200 м обязательна установка оконечных резисторов 150 Ом. Настройка слотов опроса и диагностика выполняется через бесплатную утилиту «Настройка адаптера Modbus» или через регистры Modbus.
Где применяется
-
Интеграция уровнемеров ПМП-118, ПМП-201, датчиков температуры и давления «СЕНС» в АСУ ТП по Modbus RTU.
-
Удалённый мониторинг резервуарных парков через 4G-роутер Robustel или TELEOFIS (адаптер подключается к роутеру по RS-232).
-
Подключение компьютера оператора по RS-232 для настройки и диагностики системы «СЕНС» на месте.
Итог
ЛИН-RS485/232-DIN — это компактное, простое в настройке устройство для промышленных шкафов, которое берёт на себя все заботы о преобразовании протоколов и защите от помех. Российская разработка, совместимость с любыми датчиками «СЕНС» и гибкие режимы работы делают его универсальным инструментом для автоматизации объектов топливообеспечения.
