Что такое ЛИН-USB и зачем он нужен

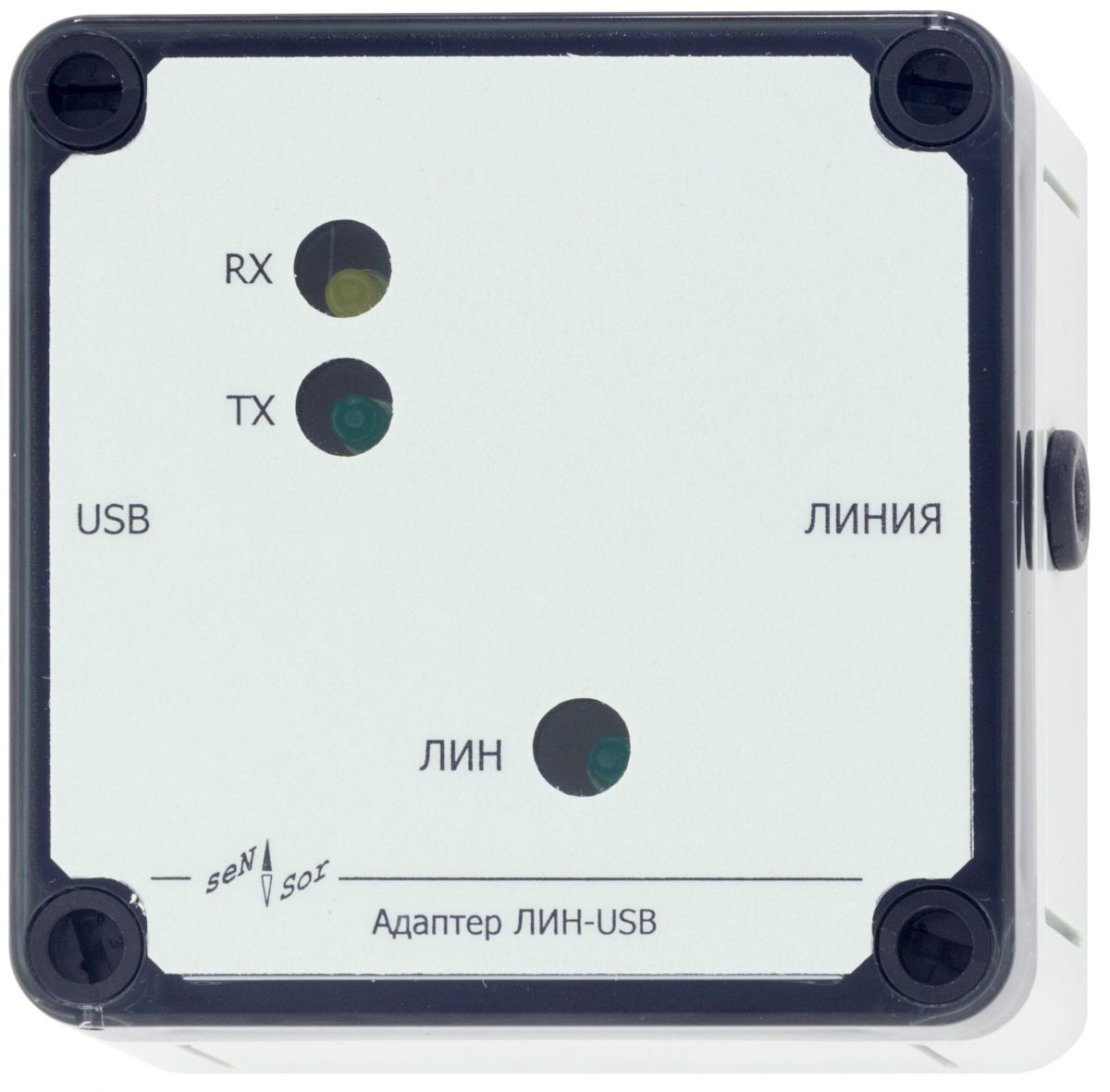

Это небольшой прибор в прочном пластиковом корпусе (94×94×57 мм) со степенью защиты IP54. Его устанавливают на стену или в щит операторской. На передней панели расположены три светодиода: «ЛИН» (желтый — питание от линии СЕНС), «TX» и «RX» (зелёный и красный — передача и приём данных). Под крышкой находятся переключатели, задающие протокол обмена и скорость, а также винтовые клеммы для подключения кабеля «+», «Л», «-». Сбоку выведен стандартный USB-разъём type B, для связи с компьютером используется кабель из комплекта.
Главное преимущество — полная гальваническая развязка
Линия СЕНС может быть заземлена иначе, чем компьютер, по ней могут гулять наводки. Адаптер выдерживает напряжение изоляции 500 В между USB и линией СЕНС, сопротивление изоляции — не менее 20 МОм в нормальных условиях. Это значит, что ни статика, ни разность потенциалов не повредят ни датчики, ни порт компьютера.
Автономная работа без дополнительного питания
ЛИН-USB питается одновременно от двух источников: от USB-порта (5 В, не более 10 мА) и от самой линии СЕНС (6–15 В, не более 5 мА). Если на объекте нет напряжения в линии, адаптер можно запитать принудительно, подав 9 В на клеммы «+» и «-» от внешнего блока. Такое двухстороннее питание гарантирует, что даже при коротких просадках связь не прервётся.
Простая настройка с помощью двух движков
Под откручивающейся крышкой находятся два миниатюрных переключателя:
-
19,2/9,6 — выбор фиксированной скорости 19200 бит/с либо диапазона 600–115200 бит/с (задаётся программно);
-
MB/SNS — протокол Modbus RTU или фирменный протокол СЕНС.
Достаточно выставить нужное положение, подключить кабель и запустить фирменную утилиту «Настройка датчиков и вторичных приборов». Она сама найдёт адаптер как виртуальный COM-порт и позволит обновить параметры, считать архив или провести калибровку.
Характеристики ЛИН-USB (настенное исполнение)
-
Интерфейсы: USB 2.0 (VCP, виртуальный COM-порт), линия СЕНС
-
Гальваническая развязка: да, 500 В, 20 МОм
-
Напряжение питания от линии СЕНС: 6–15 В, ток до 5 мА
-
Питание от USB: 5 В ±10%, ток до 10 мА
-
Скорость обмена: фиксированная 19200 бит/с или программируемая 600–115200 бит/с
-
Протоколы: СЕНС / Modbus RTU (выбирается движком)
-
Корпус: пластик, IP54
-

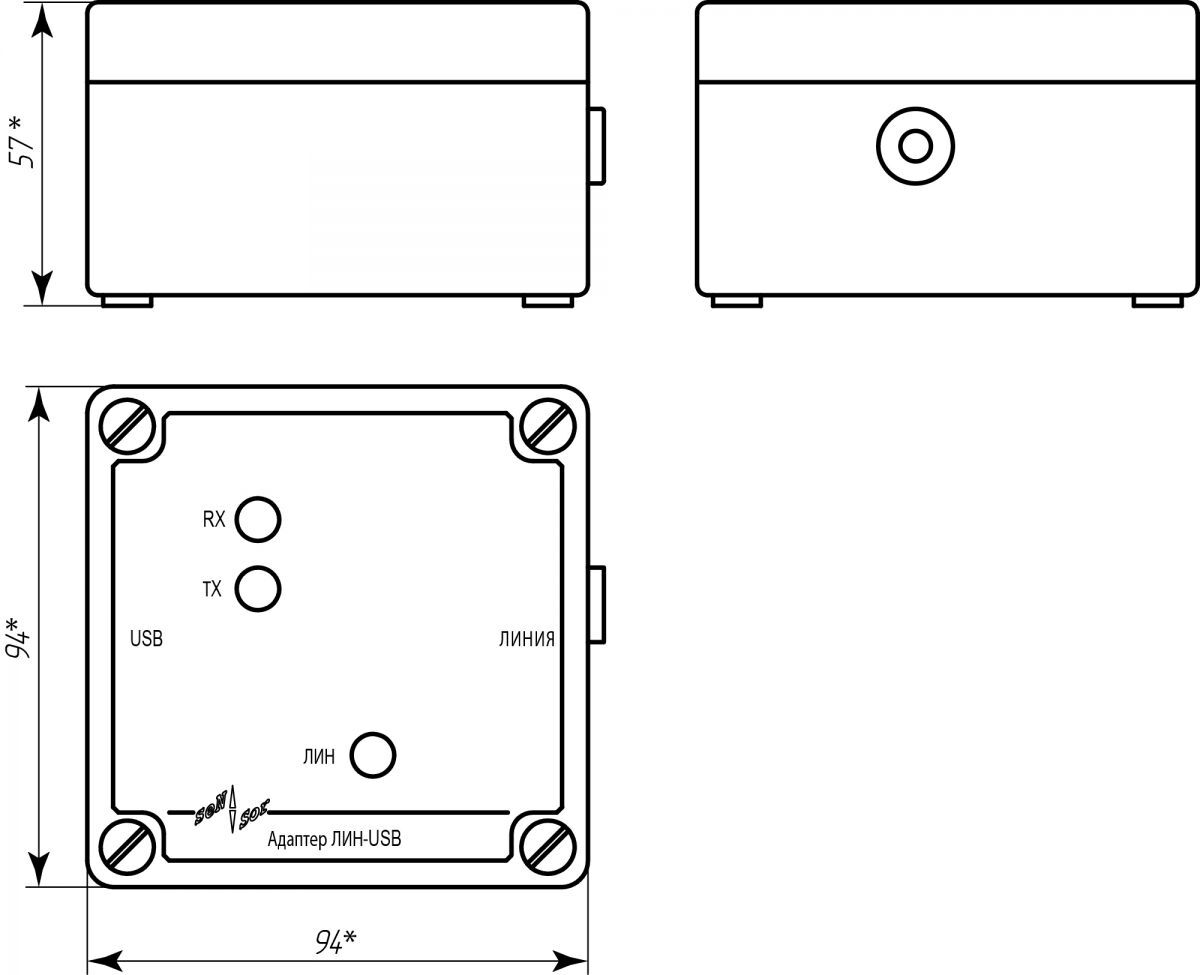

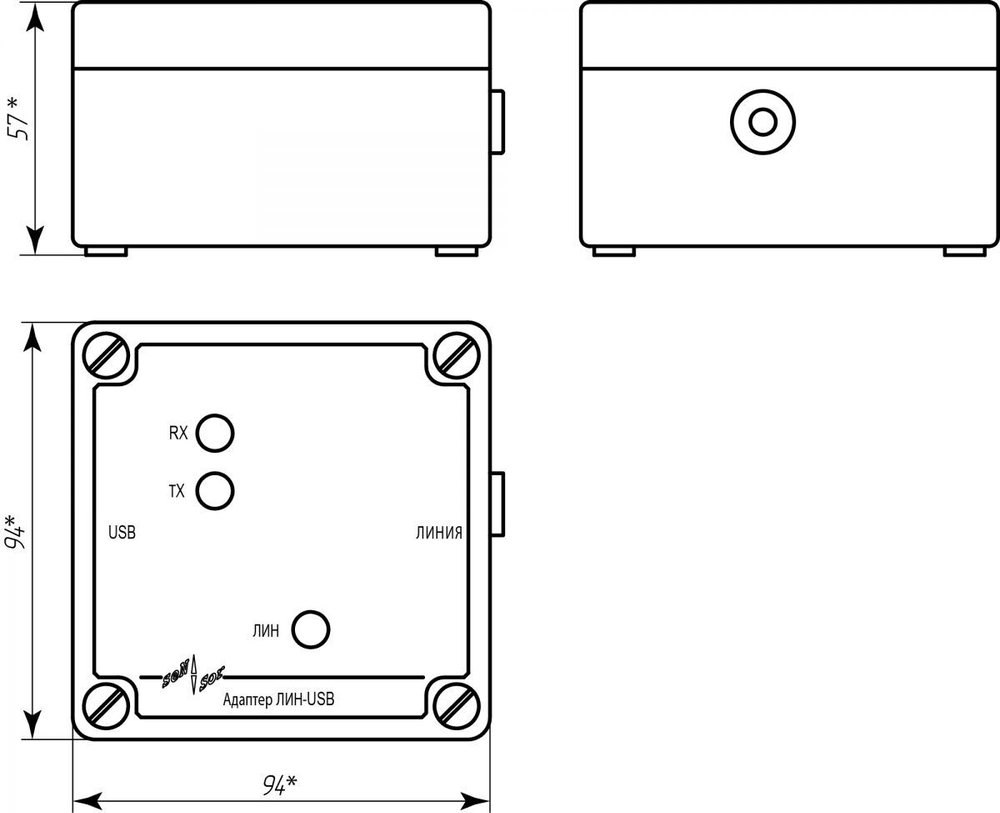

Габариты: 94×94×57 мм
-
Масса: не более 0,3 кг
-
Температура эксплуатации: –10…+40 °C, влажность до 98% (без конденсата)
-
Крепление: четыре отверстия 79×79 мм
-
Комплектация: адаптер, кабель USB A-B, компакт-диск с ПО и драйверами, паспорт, руководство
Где применяется
Адаптер незаменим в диспетчерских нефтебаз, на АЗС и в котельных, где развёрнута система «СЕНС». С его помощью оператор может со своего рабочего места контролировать уровни в резервуарах, температуру, давление, а также оперативно перенастраивать датчики и считывать аварийные журналы. Поддержка протокола Modbus RTU позволяет интегрировать данные «СЕНС» в SCADA-системы и контроллеры сторонних производителей без дополнительных шлюзов.
Итог
ЛИН-USB — это не просто конвертер, а полноценный шлюз, который делает работу с системой «СЕНС» удобной и безопасной. Прочный корпус, полная гальваническая изоляция, питание по двум каналам и совместимость с любым ПО, работающим через COM-порт, делают его незаменимым инструментом на объектах топливной инфраструктуры.
