Морозостойкость и всепогодность
В отличие от сетевых блоков с ограничением +5…+40 °C, эта модель имеет климатическое исполнение У3* и спокойно запускается при –40 °C. Верхний предел — +50 °C. Относительная влажность до 80% без конденсации. Это позволяет устанавливать его в неотапливаемых щитах на открытых площадках, эстакадах, нефтебазах и в полевых контроллерных боксах.
Конструктивные отличия
Блок еще уже — ширина 17,5 мм против 23 мм у сетевой версии. На DIN-рейке можно разместить больше модулей. Гальваническая развязка между входом и выходом отсутствует (это нормально для DC/DC, работающего от низковольтного источника с собственной защитой). Зато присутствует:
-
варисторная защита от выбросов напряжения;
-
плавкий предохранитель 1 А во входной цепи «+»;
-
защита от перегрузки, короткого замыкания и перегрева;
-
фильтр радиопомех на входе.
Энергоэффективность
КПД не менее 71% — это хороший показатель для маломощного DC/DC. Ток собственного потребления при полной нагрузке 0,7 А составляет:
-
0,65 А при питании 12 В,
-
0,35 А при питании 24 В.
Чем выше входное напряжение, тем меньше потери на входном каскаде и ниже общее тепловыделение.
Электрические характеристики
-
Входное напряжение: =11…30 В (номинал 24 В)
-
Выходное напряжение: 8,55…9,0 В (стабилизированное, зависит от тока нагрузки)
-
Выходной ток: 0,7 А номинальный, до 1 А кратковременно (не более 15 минут)
-
Размах пульсаций: не более 50 мВ
-
Нестабильность при изменении входного напряжения: ±0,2%
-
Изменение напряжения при изменении тока нагрузки: –0,8 В/А (типовое)
-
Степень защиты: корпус, клеммы IP20, лицевая панель IP40
Параллельная работа
Несколько блоков можно включать в параллель для увеличения общего тока. Сигнальную линию «Л» при этом подключают к клемме «Л» только одного из них. Нужно учитывать, что при выходе из строя одного блока нагрузка перераспределится на оставшиеся, и выходное напряжение может просесть. Рекомендуемая нагрузка на один блок — не более 0,7 А.
Монтаж и обслуживание

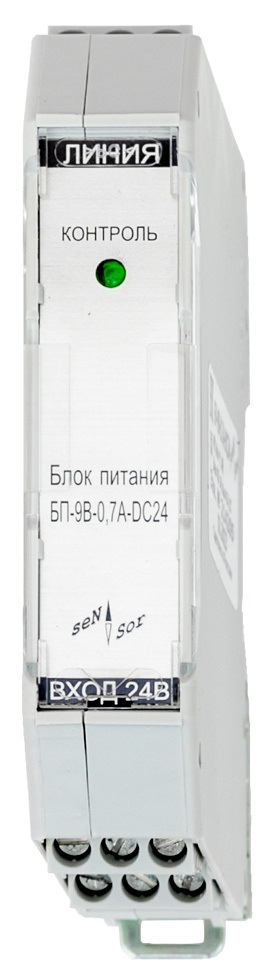

Установка на DIN-рейку TH35 вертикальная. Для подключения используются винтовые клеммы под сечение 0,2…2,5 мм². На лицевой панели только светодиод «КОНТРОЛЬ» (зеленый при норме, погашен при неисправности), регулировочных элементов нет. Техническое обслуживание сводится к ежегодной проверке затяжки контактов и очистке корпуса от пыли. Срок службы — 10 лет.
Кому нужен этот блок
-
Интеграторам, строящим системы на базе измерительных комплексов «СЕНС» с питанием от источника 24 В.
-
Объектам с готовой низковольтной шиной постоянного тока (АЗС, котельные, транспорт).
-
Приложениям, где критичен холодный пуск при отрицательных температурах.
