Конструкция и обслуживание

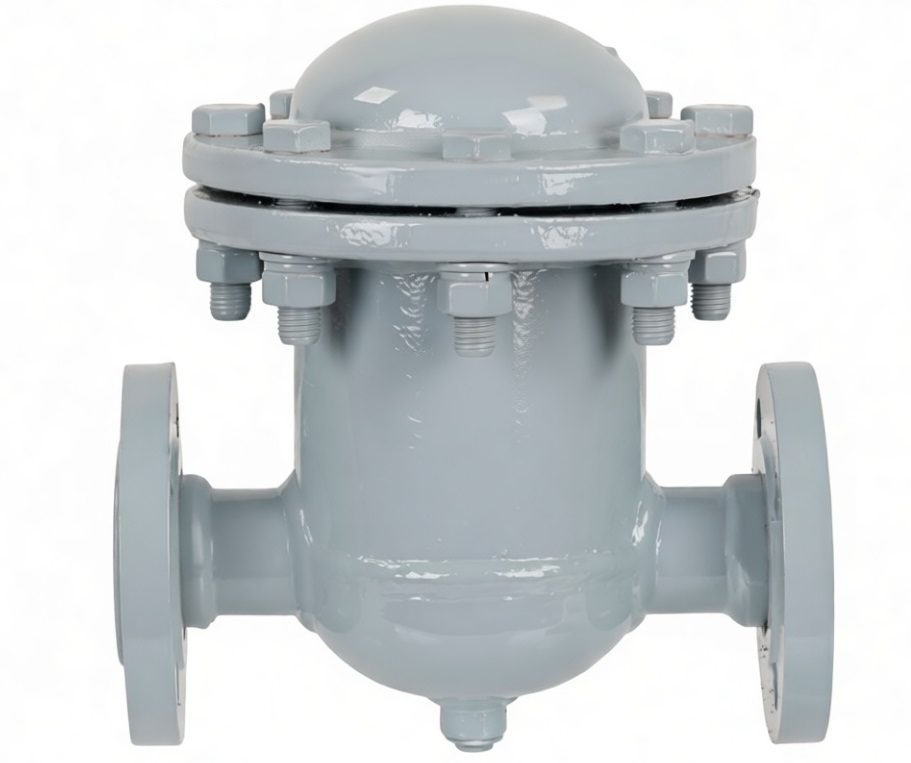

Корпус фильтра выполнен из стали и покрыт цинконаполненным грунтом-протектором, защищающим от коррозии. В нижней части предусмотрено сливное отверстие с пробкой — перед извлечением фильтроэлемента излишки топлива можно аккуратно слить. Фильтрующий элемент съёмный, многоразовый: после промывки или продувки он снова готов к работе. Монтаж в трубопровод осуществляется через фланцевое соединение условным диаметром 25 мм (1 дюйм) с использованием паронитовых прокладок. Стрелка на корпусе указывает направление потока.
Технические характеристики
-
Диаметр условного прохода (Ду): 25 мм
-
Присоединение: фланцевое, 1 дюйм
-
Пропускная способность: до 80 л/мин
-
Степень фильтрации: 40 мкм
-
Рабочее давление: 1,6 МПа (16 бар)
-
Температура среды: –50…+50 °C
-
Вязкость жидкости: 0,55–300 сСт
-
Фильтрующий элемент: съёмный, очищаемый
-
Слив отстоя: отверстие с пробкой
-
Материал корпуса: сталь с цинконаполненным покрытием
-
Срок службы: около 10 лет
Преимущества
-
Компактные размеры — подходит для тесных насосных отсеков.
-
Высокое рабочее давление 16 бар даёт запас при гидроударах.
-
Стальной корпус не боится механических нагрузок и вибрации.
-
Очищаемый элемент сокращает затраты на расходники.
-
Работа с любыми светлыми нефтепродуктами без ограничений.
Применение
ФЖУ 25-1,6 оптимален для установки в системах с умеренным расходом:
- топливозаправщики — предварительная очистка топлива перед подачей в раздаточную магистраль;
-
узлы перекачки малой мощности — продление ресурса шестерёнчатых и шиберных насосов.
