Конструкция и материалы

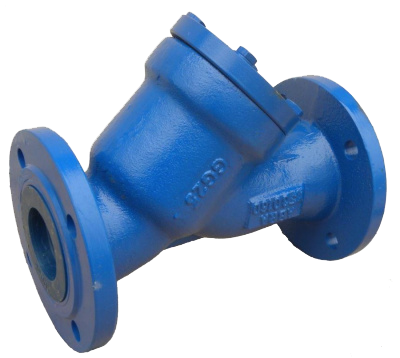

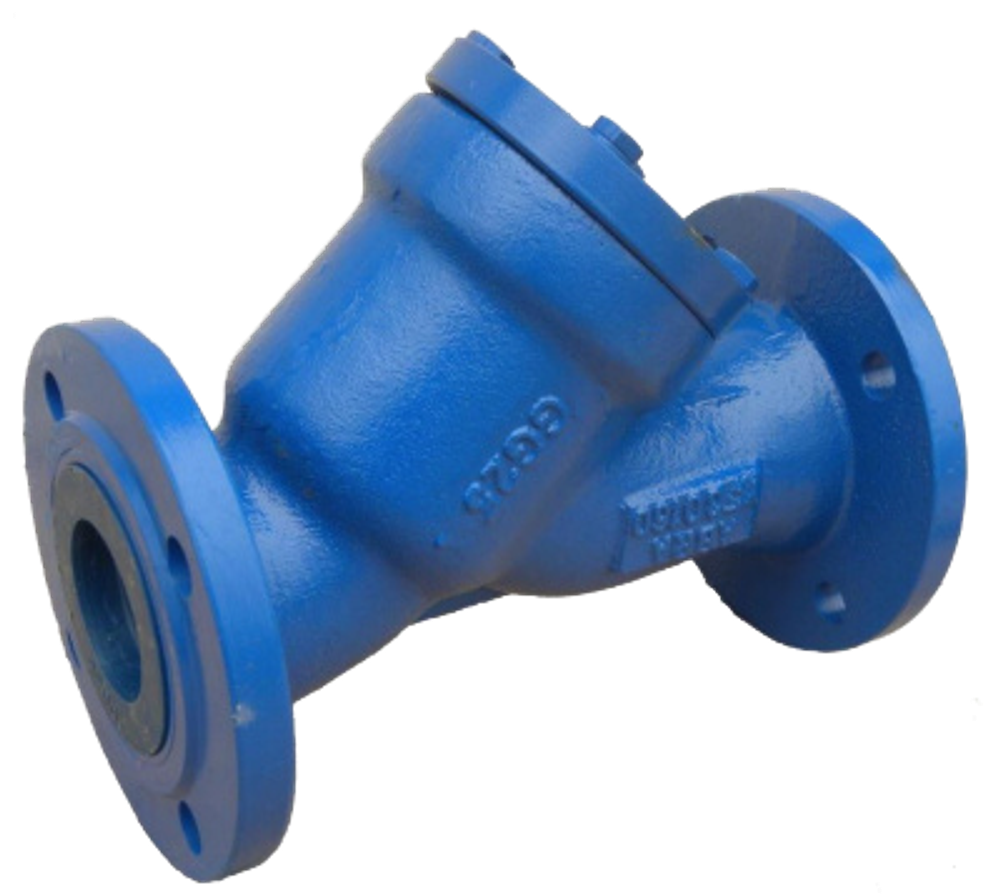

Корпус, крышка и фланцы отлиты из ковкого чугуна GGG40, обладающего высокой ударной вязкостью и стойкостью к перепадам давления. Внутренняя полость покрыта эпоксидным порошковым составом (толщина слоя ≥250 мкм), исключающим коррозию. Фильтрующая сетка выполнена из нержавеющей стали SS416 с размером ячейки около 0,5 мм. Магнитная вставка расположена в нижней части под крышкой и легко извлекается вместе с ней для очистки. Уплотнение крышки — металлографит (для высоких температур) или EPDM (для воды), сливная пробка — оцинкованная сталь.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр условного прохода (DN) | 25 мм |
| Присоединение | Фланцевое по ГОСТ 12815-80 |
| Номинальное давление (PN) | 16 бар |
| Рабочая температура (на EPDM) | -25…+130 °C |
| Максимальная температура (на металлографите) | до +180 °C |
| Рабочие среды | Вода, пар, воздух, гликоли, неагрессивные жидкости и газы |
| Герметичность | Класс А по ГОСТ 9544-2005 |
| Материал корпуса | Ковкий чугун GGG40 |
| Материал сетки | Нержавеющая сталь SS416 |
| Магнитная вставка | Ферритовый магнит |
| Покрытие корпуса | Эпоксидное порошковое |
| Габаритные размеры | |
| Строительная длина (L) | 160 мм |
| Высота (H) | 115 мм |
| Диаметр окружности болтов (D1) | 85 мм |
| Количество и диаметр отверстий (n-Ød) | 4-14 мм |
| Толщина фланца (b) | 14 мм |
| Вес | 3,2 кг |
| Производство | Китай |
Монтаж и обслуживание
Фильтр монтируется на горизонтальном, вертикальном или наклонном участке трубопровода. Оптимальное положение — крышкой вниз, чтобы скапливающиеся загрязнения оседали в осадочную камеру. Направление потока должно совпадать со стрелкой на корпусе. Перед пуском системы необходимо проверить соосность и параллельность ответных фланцев. Обслуживание сводится к периодическому (не реже раза в год) откручиванию крышки, извлечению сетки и магнитной вставки, их промывке и очистке щёткой.
