Конструкция и материалы
Корпус, крышка и фланцы выполнены из высокопрочного ковкого чугуна GGG40, устойчивого к гидроударам и перепадам давления. Внутренние поверхности защищены эпоксидным порошковым покрытием толщиной не менее 250 мкм, предотвращающим коррозию. Фильтрующий элемент – цилиндрическая сетка из нержавеющей стали SS416 – задерживает механические частицы. Магнитная вставка на основе феррита расположена в нижней части осадочной камеры и притягивает любые ферромагнитные включения, прошедшие через сетку. Уплотнение крышки – металлографит (для рабочих температур до +180 °C) либо EPDM (до +130 °C). Сливная пробка изготовлена из оцинкованной углеродистой стали.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр условного прохода (DN) | 32 мм |
| Присоединение | Фланцевое по ГОСТ 12815-80 |
| Номинальное давление (PN) | 16 бар |
| Рабочая температура (на EPDM) | -25…+130 °C |
| Максимальная температура (на металлографите) | до +180 °C |
| Рабочие среды | Вода, пар, воздух, гликолевые смеси, масла и другие неагрессивные жидкости и газы |
| Герметичность | Класс А по ГОСТ 9544-2005 |
| Материал корпуса | Ковкий чугун GGG40 |
| Материал сетки | Нержавеющая сталь SS416 |
| Магнитная вставка | Ферритовый магнит |
| Покрытие корпуса | Эпоксидное порошковое (≥250 мкм) |
| Габаритные размеры | |
| Строительная длина (L) | 180 мм |
| Высота (H) | 140 мм |
| Диаметр фланца (D1) | 100 мм |
| Количество и диаметр отверстий (n-Ød) | 4-18 мм |
| Толщина фланца (b) | 16 мм |
| Вес | 4,5 кг |
| Бренд | Dendor |
Монтаж и обслуживание
Фильтр монтируется на горизонтальных или вертикальных участках трубопровода крышкой вниз, чтобы скапливающиеся загрязнения оседали в осадочную камеру. Направление потока должно строго совпадать со стрелкой, отлитой на корпусе. При установке на паропроводе без конденсатоотводчика в крышке фильтр ориентируют крышкой горизонтально (вбок), чтобы конденсат не накапливался в стакане. Ответные фланцы должны быть соосны и затягиваться равномерно крест-накрест.
Обслуживание сводится к периодической очистке – не реже одного раза в год. Для этого откручивается крышка, извлекается сетка и магнитная вставка. Сетка промывается под струёй воды или продувается сжатым воздухом, при сильных загрязнениях используется мягкая щётка. Магнитную вставку протирают ветошью. После обслуживания все элементы устанавливаются обратно, проверяется герметичность фланцевого соединения.
Преимущества модели
-
Компактные габариты и небольшой вес – идеально для тесных трубопроводных узлов.
-
Двойная очистка – сетка задерживает неметаллические частицы, магнит собирает ржавчину и окалину.
-
Высокая коррозионная стойкость – эпоксидное покрытие надёжно защищает чугун даже в сырых помещениях.
-
Простота обслуживания – не требуется демонтаж всего фильтра, достаточно открутить крышку.
-
Универсальность – совместим с водой, паром, воздухом и слабоагрессивными химическими средами.

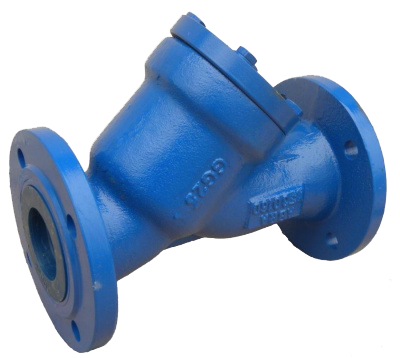

Фильтр Dendor 021Y Ду32 поставляется полным комплектом, готовым к монтажу. При заказе укажите требуемый тип уплотнения (EPDM или металлографит) в зависимости от рабочей температуры вашей системы.
