Флагманская производительность для скоростных узлов «Экзотрон» и наливных станций
Конструкция и принцип сепарации

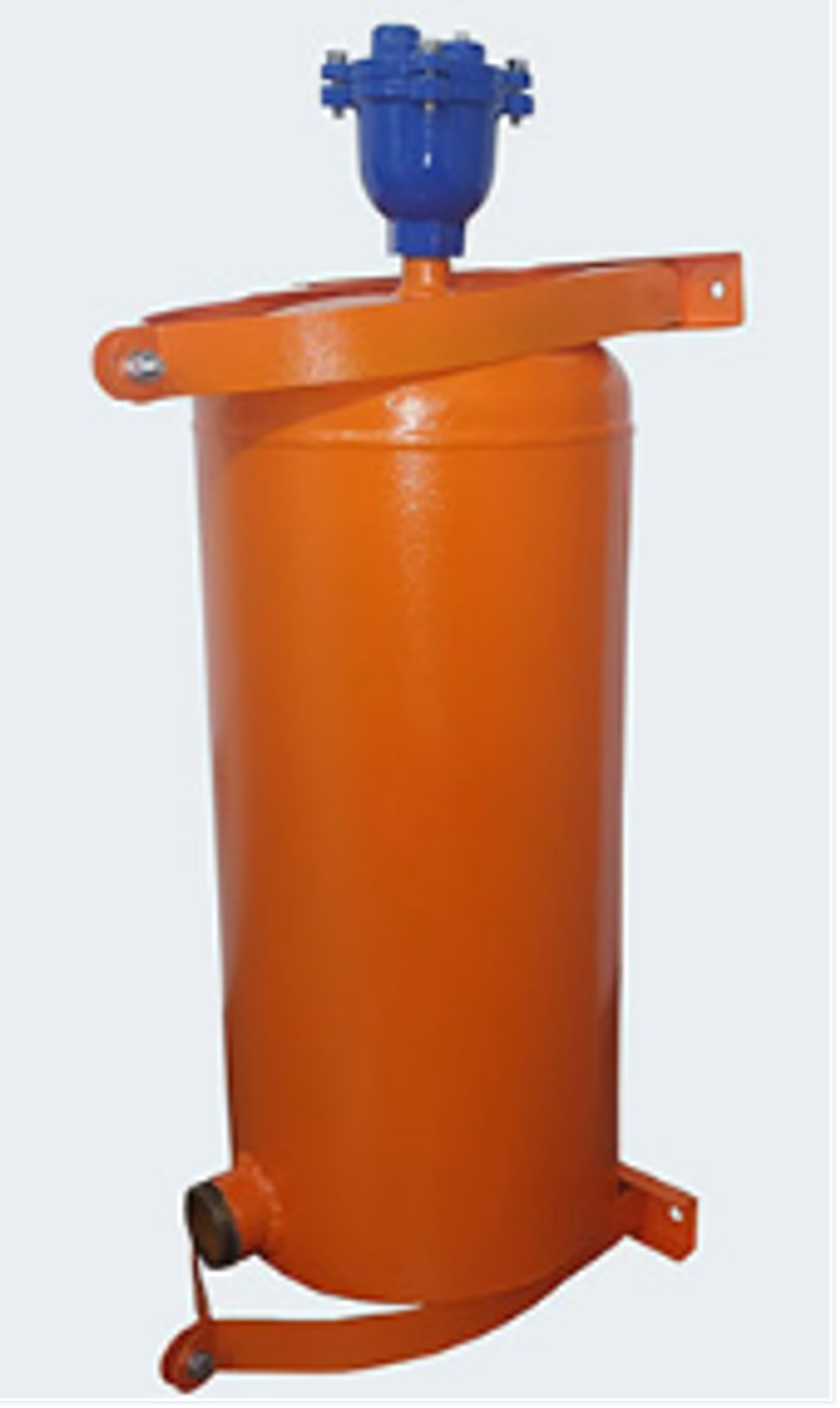

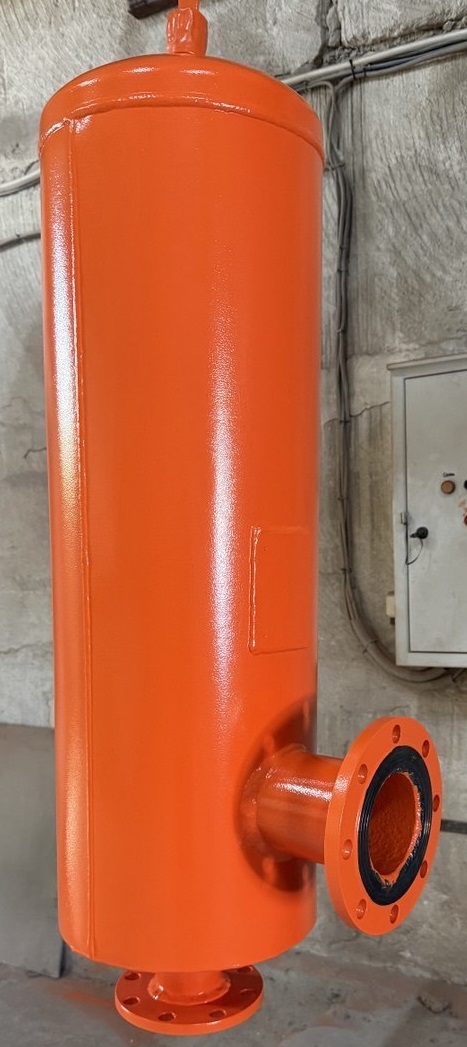

Газоотделитель DN-100 имеет фланцевое присоединение и рассчитан на врезку в магистраль большого диаметра. Внутренняя вихревая камера организована так, что набегающий поток образует стабильный вращающийся столб жидкости. Плотное топливо прижимается к стенкам, воздух и пена движутся к оси и выводятся через верхний автоматический воздухоотводчик. Устройство не имеет подвижных частей и не требует обслуживания, кроме контроля герметичности.
Технические характеристики (DN-100)
-
Условный проход: 100 мм
-
Рабочее давление: 1,6 МПа
-
Климатическое исполнение: группа С4, температура окружающей среды от –40 °С
-
Рабочая среда: дизельное топливо, температура –40…+60 °С, вязкость 0,55–6,0 мм²/с
-
Расход жидкости:
-
наименьший: 0,5 м³/ч
-
номинальный: 30 м³/ч
-
наибольший: 45 м³/ч
-
-
Наибольший перепад давления: 0,1 МПа
-
Габаритные размеры (с клапаном): 1240×400 мм
-
Присоединение к трубопроводу: фланцевое
-
Масса, не более: 35 кг
-
Средний срок службы: 5 лет
-
Комплектация: газоотделитель, крепление (2 шт.), воздушный клапан, трубка, штуцер 10 мм, хомут
Применение
DN-100 устанавливается на скоростных узлах выдачи «Экзотрон» и наливных станциях. На скоростных узлах он готовит топливо к точному измерению непосредственно перед эталонным счётчиком. На наливных станциях газоотделитель монтируется в общей магистрали подачи топлива, защищая одновременно несколько постов налива и обеспечивая корректную работу измерительной системы всего терминала.
