Описание

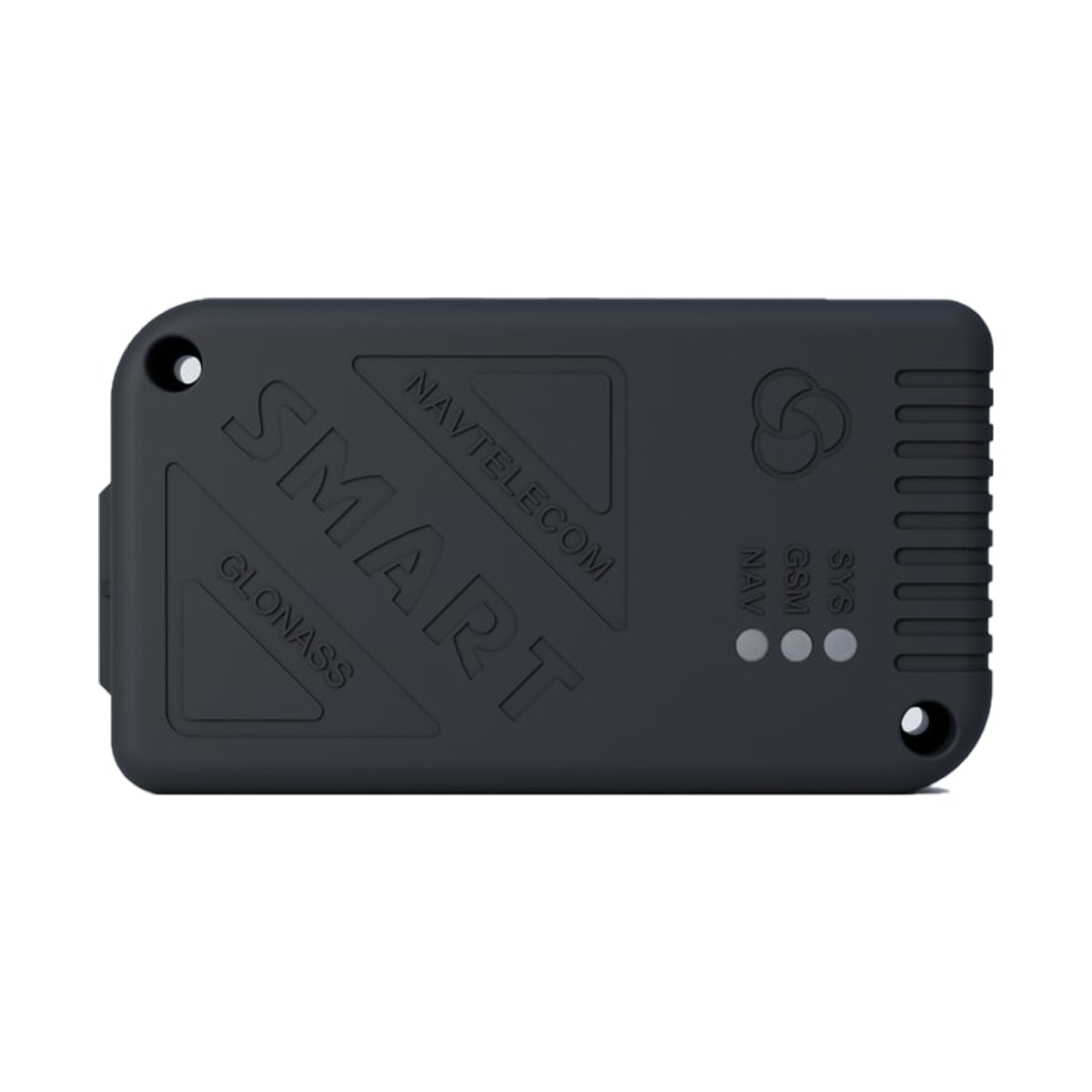

Базовый трекер с 4G-модемом, встроенными ГЛОНАСС/GPS- и GSM-антеннами и встроенной АКБ. Входные линии для подключения концевых выключателей и аналоговых датчиков.
- Встроенная АКБ 380 мА/ч
- Встроенные чувствительные ГЛОНАСС/GPS- и GSM-антенны
- 4G-модем
- 1 SIM-карта
- Защита по питанию до 200В
- 4 дискретные входные линии
- 1 аналоговая линия (настраивается, как дискретная)
- 2 управляющие выходные линии
- 1-Wire*
- Технология Complex Events
- Bluetooth 4.0 (поддержка 5.0)
- * Интерфейс 1-Wire добавлен в устройства S-4511, серийные номера которых начинаются с 451110000582.
Стоимость указана для OEM-комплектации. Полная комплектация (в индивидуальной упаковке и с USB-кабелем) — плюс 250 рублей.
Документация
Технические характеристики
Связь
| Тип модема / Поколение сети | 4G, 2G |
| Диапазоны частот LTE (4G) | B1/B3/B5/B7/B8/B20 |
| Диапазоны частот GSM (2G) | 900/1800 МГц |
| Категория LTE | CAT1 |
| Класс GPRS | B, мультислот класс 12 |
| Мощность передатчика | LTE power class: 3 (23дБм±2.7дБ), EDGE power class:, - EGSM900: E2 (27дБм±3дБ), - DCS1800: E1 (26дБм+3дБ/-4дБ), GSM/GPRS power class:, - EGSM900: 4 (33дБм±2дБ), - DCS1800: 1 (30дБм±2дБ) |
| Максимальная скорость передачи / приема данных (LTE) | LTE-FDD CAT1:, передача: 5 Мбит/с, прием: 10 Мбит/с |
| Максимальная скорость передачи / приема данных (GPRS/EDGE) | GPRS: 85,6 Кбит/с, EDGE: 236,8 Кбит/с |
| Протоколы IP-стека | TCP, UDP |
| Количество используемых SIM-карт | 1 |
| Тип используемых SIM-карт | mini-SIM |
| Возможность установки SIM chip | 1 |
Навигация
| Поддерживаемые навигационные системы | ГЛОНАСС/GPS/Beidou |
| Рабочий диапазон частот системы, МГц | GPS: L1 (1563,42-1587,42), GLONASS: L1 (1598,0625-1605,375), BEIDOU: B1 (1559,052-1591,788) |
| Система координат | WGS-84 |
| Количество каналов навигационного модуля | сопровождение: 33,, захват: 99 |
| Чувствительность (в лабораторных условиях) | по слежению: -167 дБм, холодный старт: -148 дБм |
| Время первого определения координат (для систем GPS и ГЛОНАСС при сигнале -130 дБм) | холодный старт: 35 сек, теплый старт: 30 сек, горячий старт: <1 сек |
| Погрешность определения координат (50% CEP, 24 часа в статическом режиме, при уровнях сигнала -130 дБм), м | в плане: 2,5, по высоте: 5 |
| Погрешность определения скорости не более (50%CEP при скорости более 30м/с), м/с | 0,1 |
| Частота обновления координат, Гц | 1 |
Электропитание
| Рабочее напряжение питания, В | 9,5...47 |
| Измерение напряжения бортовой сети при подключении к прибору только линий «+» и «-» питания | есть |
| Защита от переполюсовки по питанию | есть |
| Защита от длительного превышения напряжения питания | есть, до 200 В |
| Потребляемый ток при напряжении 12 В в рабочем режиме, мА (усредненное значение) | 80 |
| Потребляемый ток при напряжении 12 В при выключенных ГЛОНАСС и GSM модулях не более, мА | 20 |
| Максимальный потребляемый ток при напряжении 12 В в рабочем режиме не более, мА | 250 |
| Встроенная АКБ | Тип: Li-Po, Напряжение: 3,7 V, Емкость: 380 мАч |
| Зарядка встроенного аккумулятора по USB | есть |
| Наличие защиты встроенной АКБ от перезаряда, полного разряда, короткого замыкания | есть |
| Максимальное время непрерывной работы устройства от полностью заряженной встроенной АКБ в режиме передачи данных по каналу GSM/UMTS один раз в минуту не менее, ч | 1 |
| Время полного заряда встроенной АКБ не более, ч | 2 |
| Наличие батареи резервного питания навигационного модуля | есть |
| Время сохранения эфемерид в навигационном модуле (при отключенном питании и разряде встроенной АКБ), не менее, суток | 5 |
| Наличие часового кварца | есть |
| Время сохранения хода часов RTC (при отключенном питании и разряде встроенной АКБ), не менее, суток | 5 |
Входные линии
| Защита входных линий от скачков напряжения | есть |
| Общее количество входных линий | 5 |
| Из общего количества можно использовать как дискретные по "+" | 2 |
| Из общего количества можно использовать как дискретные по "-" (встроенная подтяжка PULL UP) | 3 |
| Из общего количества можно использовать как аналоговые | 1 |
| Из общего количества можно использовать как частотно-импульсные | нет |
| Напряжение срабатывания дискретных входов по "+" более, В | 5,2 (+/-0,2) |
| Напряжение срабатывания дискретных входов по "-" менее, В | 0,9 (+/-0,2) |
| Диапазон измерения для аналоговых линий, В | 0…31 |
| Диапазон измерения для частотных линий, Гц | нет |
Выходные линии
| Количество управляющих выходных линий | 2 |
| Максимальный ток коммутации выходными линиями управления, мА | 500 |
| Максимальное напряжение коммутации выходными линиями управления, В | 48 |
Интерфейсы
| USB-интерфейс | есть |
| CAN-интерфейс | нет |
| Цифровой интерфейс RS-485 | нет |
| Цифровой интерфейс RS-232 | нет |
| Интерфейс 1-Wire | есть |
| Bluetooth | есть, (совместим v5.0) |
Системные модули
| Объем энергонезависимой памяти, Мб | 8 |
| Количество записей в энергонезависимой памяти (по типу кольцевого буфера) при размере пакета телематической записи менее 127 байт | 50000 |
| Период записи данных во внутреннем запоминающем устройстве, с | 1 — 3600, и/или по факту события |
| Поддержка microSD-карт с объемом памяти до 32 Гб | нет |
| Количество записей телеметрии на microSD-карте | нет |
| Акселерометр со встроенными настраиваемыми датчиками слабого и сильного ударов, перемещения и наклона | есть |
| Диапазон измерения ускорения прибором, не менее, g | +/- 24 |
Настройка и управление
| Наличие USB-интерфейса для выполнения настроек, управления и передачи данных | есть |
| Возможность настройки и управления устройством при помощи конфигурационной программы NTC Configurator | есть |
| Возможность настройки и управления устройством по Bluetooth при помощи мобильного приложения NTC Control | есть |
| Поддержка работы в системе удаленного управления трекерами DRC | есть |
| Возможность обновления прошивки и смены настроек по каналу Internet | есть |
| Наличие функции автоматического обновления прошивки | есть |
| Возможность управления и смены настроек по каналам SMS и Internet | есть |
| Возможность отправлять данные телеметрии на сервер повторно по SMS- или GPRS-команде за период | есть |
| Вывод пользовательских и отладочных логов от GSM-модема, GPS-приемника и интерфейсов) | есть |
Эксплуатационные характеристики
| Температура хранения со встроенной АКБ, *C | 0 … +40 |
| Температура хранения без встроенной АКБ, *C | -40 … +85 |
| Рабочая температура со встроенной АКБ, *C | -20 … +60 |
| Рабочая температура без встроенной АКБ, *C | -40 … +85 |
| Температура, при которой возможен заряд встроенной АКБ, *C | 0 … +50 |
| Максимально допустимая влажность при 35*С, % | 95 |
| Максимально допустимая перегрузка при ударах, g | 24 |
Конструктивные особенности устройства
| ГЛОНАСС/GPS- и GSM-антенны | встроенные |
| Разъем для подключения к компьютеру | mini-USB |
| Разъёмы для подключения внешних ГЛОНАСС/GPS- и GSM-антенн | нет |
| Интерфейсные разъемы | Microfit-14 |
| Держатель SIM-карты 1 | внешний с выталкивателем, mini-SIM |
| Держатель SIM-карты 2 | нет |
| Датчик вскрытия корпуса | нет |
| Материал корпуса | черный пластик ABS |
| Степень защиты корпуса | IP54 |
| Габаритные размеры системного блока с разъёмами, мм | 102х57х22 |
| Масса системного блока, кг | 0,078 |
Характеристики
Бренд
Навтелеком
Страна производства
Россия
Вес
0,078 кг
Габариты
102×57×22 мм
Серия
СМАРТ
Количество SIM-карт
1
Навигационные системы
ГЛОНАСС/GPS/Beidou
Bluetooth
есть, (совместим v5.0)
Защита по питанию
есть, до 200 В
Тип модема
4G, 2G
Тип SIM-карт
mini-SIM
Рабочее напряжение питания, В
9,5...47
Общее количество входных линий
5
Управляющие выходные линии
2
Объём энергонезависимой памяти, Мб
8
Рабочая температура без АКБ, °C
-40 … +85
Степень защиты корпуса
IP54
Встроенная АКБ
Тип: Li-Po, Напряжение: 3,7 V, Емкость: 380 мАч
Рабочая температура с АКБ, °C
-20 … +60
1-Wire
есть
