Конструктивные особенности

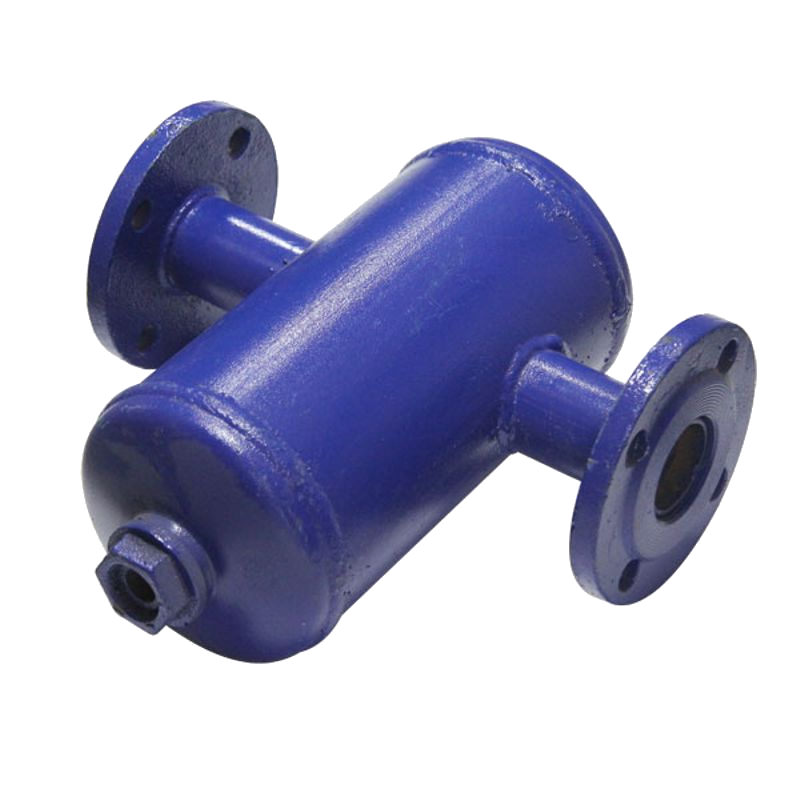

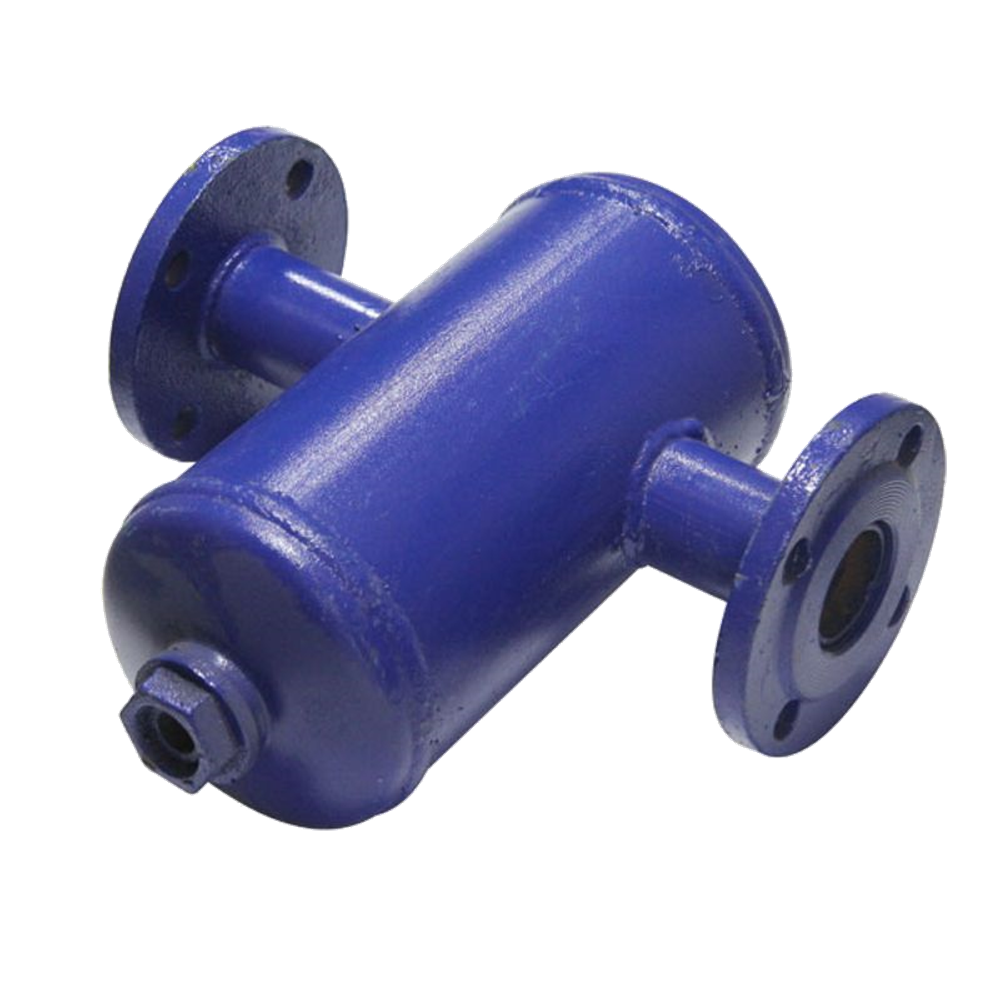

Корпус изготовлен из прочной стали с фланцами увеличенного диаметра. Диаметр корпуса составляет 219 мм, что даёт большой объём отстойной камеры и продлевает интервалы между очистками. Сетка-стакан имеет высоту, достаточную для фильтрации значительных объёмов воды. Спускной штуцер оснащён пробкой М79, позволяющей быстро опорожнить отстойник. Верхний воздушник помогает стравить воздух при заполнении системы.
Технические характеристики и размеры
| Параметр | Значение |
|---|---|
| Условный проход (Ду) | 65 мм |
| Рабочее давление (Ру) | 1,6 МПа |
| Пропускная способность (ориентировочно) | до 25–30 м³/ч |
| Температура среды | до +150 °C |
| Рабочая среда | Вода, теплоноситель |
| Материал корпуса | Сталь, защитное покрытие |
| Материал сетки | Нержавеющая сталь 12Х18Н10Т |
| Габаритные размеры, мм | |
| Строительная длина (С) | 405 |
| Высота (H) | 440 |
| Высота до днища (H1) | 305 |
| Диаметр корпуса (E) | 219 |
| Пробка спускного штуцера | М79 |
| Вес, кг | ~25 (уточняется) |
| Производитель | БЛМЗ (Россия) |
Монтаж и эксплуатация
Из-за значительного веса (ориентировочно 25 кг) при монтаже следует предусмотреть отдельную опору для грязевика, чтобы избежать изгибающих нагрузок на фланцы. Направление потока — строго по стрелке. Минимальное расстояние от строительных конструкций — 300 мм для удобства откручивания пробки. Срок службы — не менее 10 лет при условии регулярной очистки.
