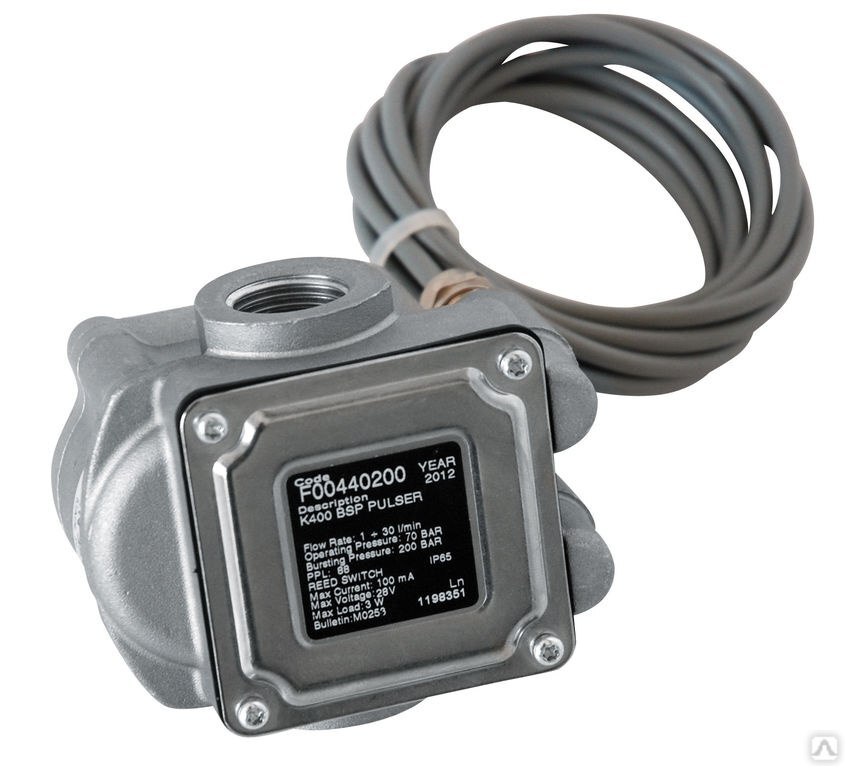

Импульсный счётчик K400 PULSER 1/2″ BSP — овально-шестерённый датчик расхода для масел и дизельного топлива
Принцип измерения
Внутри алюминиевого корпуса расположены две овальные шестерни, которые вращаются под действием потока жидкости. Каждый оборот шестерён соответствует строго определённому объёму. Вращение преобразуется в электрические импульсы с помощью встроенного датчика. Частота импульсов пропорциональна расходу, а их количество — объёму. Овально-шестерённая схема обеспечивает высокую точность и повторяемость даже при значительных изменениях вязкости и температуры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | K400 PULSER |
| Артикул | F00440200 |
| Тип | Овально-шестерённый, импульсный (пульсер) |
| Присоединение | 1/2″ BSP (вход и выход) |
| Расход жидкости | 1 – 30 л/мин |
| Рабочее давление | 70 бар (максимальное) |
| Давление разрыва | 200 бар |
| Точность измерения | ±0,5% |
| Повторяемость | 0,2% |
| Вязкость жидкости | 2 – 5000 сСт |
| Потеря напора | < 0,5 бар |
| Выходной сигнал | 100 импульсов/литр (379 имп/галлон) |
| Питание | внешнее (батарейный отсек отсутствует) |
| Материал корпуса | алюминий, резиновая защита |
| Материал овальных шестерён | ацетальная смола |
| Вес (нетто) | 0,5 кг |
| Габариты (Д×Ш×В) | 75×80×50 мм |
| Количество в упаковке | 8 шт. |
Особенности и преимущества
-
Высокая точность в широком диапазоне вязкости — овальные шестерни обеспечивают погрешность всего ±0,5% даже при перекачке густых масел (до 5000 сСт).
-
Надёжная конструкция — алюминиевый корпус с резиновой защитой выдерживает давление до 70 бар (разрывное 200 бар).
-
Универсальность подключения — импульсный выход совместим с большинством контроллеров и регистраторов, работающих с сигналами типа «сухой контакт» или «открытый коллектор».
-
Низкая потеря напора — менее 0,5 бар, что не снижает производительность насосного оборудования.
-
Компактность — масса всего 0,5 кг, удобен для монтажа в ограниченном пространстве.
-
Простота обслуживания — при необходимости овальные шестерни можно извлечь и промыть; не требует частого технического обслуживания.
Применение
K400 PULSER используется для:
-
контроля отпуска масел и дизельного топлива на мобильных заправщиках;
-
интеграции в автоматизированные системы учёта;
-
построения дозирующих линий на производстве;
-
мониторинга расхода в технологических процессах;
-
тарировочных стендов и испытательного оборудования.
Благодаря высокой точности и повторяемости пульсер подходит для коммерческого учёта при условии подключения к сертифицированному регистратору.
Монтаж и эксплуатация
Установка счётчика производится в разрыв трубопровода или непосредственно на выходе насоса. Направление потока должно совпадать со стрелкой на корпусе. Перед счётчиком рекомендуется установить фильтр тонкой очистки, чтобы предотвратить попадание твёрдых частиц в шестерни. Пульсер не требует батарей — питание и съём сигнала осуществляются через внешнее устройство сбора данных.
Гарантия и производитель
Производитель — Piusi S.p.A., Италия. Гарантийный срок составляет 12 месяцев с момента продажи. Не является гарантийным случаем повреждение в результате отсутствия фильтра, использования с жидкостями, не совместимыми с материалами, или механического воздействия.
