Для клапана mSF-20 или ВФКУ-19 — компактное исполнение для малых расходов
Назначение
Эта катушка предназначена для электромагнитных клапанов двойного действия уменьшенного прохода — mSF-20 (иногда маркируется как ВФКУ-19). Такие клапаны применяются в ТРК с меньшей производительностью или в отдельных контурах налива, где не требуется расход более 70–90 л/мин. Катушка запитывается от сети 220 В переменного тока и управляет одной из ступеней клапана: открывает её при подаче напряжения и позволяет пружине закрыть при отключении.
Отличия от модели mSF-25
Хотя внешне катушка для mSF-20 похожа на версию для mSF-25 и также имеет межболтовое расстояние 33 мм, её внутренний диаметр и высота могут быть иными. Сердечник клапана mSF-20 часто имеет меньший диаметр, поэтому катушка, купленная «на глаз», может просто не налезть или болтаться. Кроме того, у некоторых модификаций mSF-20 используется укороченный сердечник, что требует меньшей высоты катушки. Именно поэтому нельзя автоматически ставить катушку от mSF-25 на mSF-20 — сначала выполните замеры.
Технические характеристики
-

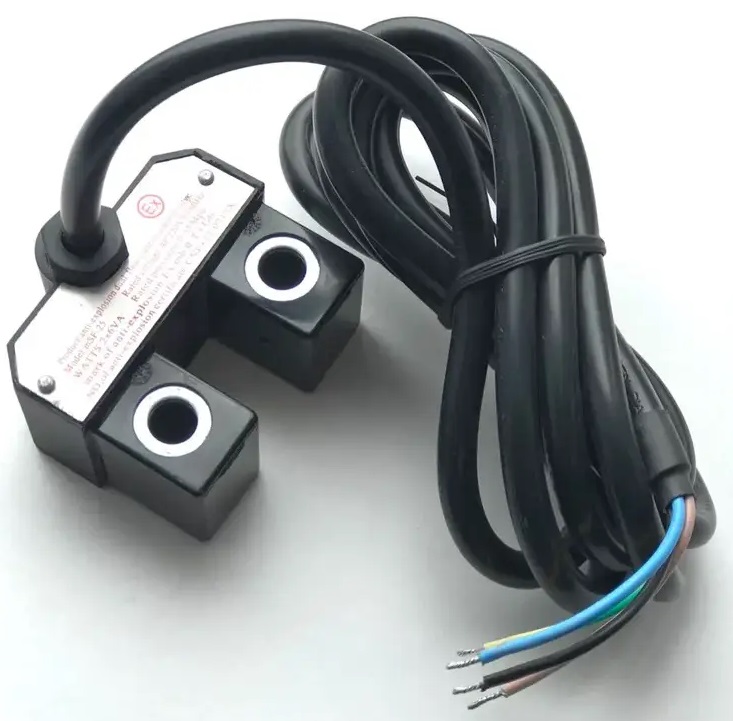

Модель: ККДД20220-20 (аналог оригинальной катушки mSF-20)
-
Напряжение питания: 220 В AC
-
Род тока: переменный
-
Посадочный размер (расстояние между отверстиями): 33 мм
-
Совместимые клапаны: mSF-20, ВФКУ-19
-
Корпус: герметичный пластик
-
Обмотка: медный провод с эмалевой изоляцией
-
Подходит для ТРК: Топаз, Шельф, Север (с клапаном mSF-20)
-
Страна производства: Китай
Как избежать ошибки при заказе
Перед заказом обязательно:
-
Снимите старую катушку и штангенциркулем измерьте внутренний диаметр посадочного отверстия. У mSF-20 он может составлять 14–16 мм, тогда как у mSF-25 — 18–20 мм.
-
Измерьте высоту корпуса катушки и расстояние от нижнего торца до крепёжной площадки.
-
Проверьте межболтовое расстояние (обычно 33 мм) и тип разъёма: у mSF-20 часто применяется двухконтактный разъём с заземлением, но возможны варианты.
-
Посмотрите маркировку на старой катушке: там могут быть указаны артикул и напряжение.
Если сомневаетесь, сфотографируйте старую катушку с линейкой в кадре и отправьте снимок поставщику — это исключит ошибку.
Эксплуатация и замена
Установка катушки проста: обесточьте колонку, отверните два винта, снимите старую катушку, поставьте новую, затяните винты и подключите разъём. Проверьте характерный щелчок при подаче напряжения. Если щелчок есть, но клапан не переключает режим — ищите проблему в гидравлике: засорение, износ диафрагмы, заклинивание золотника. Замена катушки в этом случае не поможет.
