Особенности конструкции
-
Регулируемая настройка давления срабатывания в диапазоне 1–12 бар (0,1–1,2 МПа). Заводская настройка — 3 бара.
-
Безрычажное устройство принудительного открывания («ручной подрыв») — вращением втулки можно кратковременно открыть клапан, чтобы проверить его работоспособность и предотвратить залипание золотника.
-
Корпус, стакан, крестовина и тарелка золотника выполнены из латуни CW617N/CW614N (российский аналог ЛС59-1/ЛС59-3). Пружина — сталь оцинкованная. Уплотнительное кольцо тарелки — эластомер EPDM. Прокладка золотника — витон.
-
Муфтовое присоединение с внутренней резьбой 1″ позволяет врезать клапан непосредственно в трубопровод без дополнительных переходников.
Технические характеристики
-

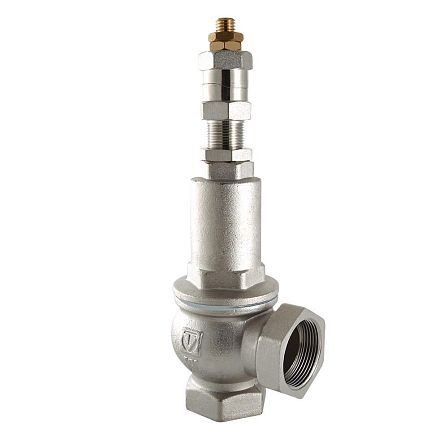

Модель: VT.1831.N.06
-
Номинальный диаметр (DN): 25 мм
-
Присоединение: внутренняя резьба 1″
-
Номинальное давление (PN): 1,6 МПа (16 бар)
-
Диапазон настройки давления: 0,1–1,2 МПа (1–12 бар)
-
Заводская настройка: 0,3 МПа (3 бара)
-
Максимальная температура рабочей среды: +150 °C
-
Коэффициент расхода для газа/пара: 0,122
-
Коэффициент расхода для воды: 0,570
-
Ручной подрыв: да (втулка принудительного открытия)
-
Материал корпуса и тарелки: латунь
-
Уплотнение золотника: витон (FPM)
-
Прокладка: тефлон (PTFE)
-
Расчётный срок службы: 20 лет
-
Минимальный ресурс: 5 000 циклов
-
Габариты (А×В×Н макс): 74×40×210 мм
-
Масса: 1,09 кг
-
Страна производства: Китай (по технологии VALTEC, Италия)
-
Гарантия: 10 лет
Где применяется
Клапан VT.1831 1″ устанавливается в системах водоснабжения, отопления, теплоснабжения, пароконденсатных магистралях, газоснабжении, на воздушных ресиверах и компрессорных установках. Он служит последней линией защиты, предотвращая гидроудары и разрушение арматуры при аварийном росте давления.
Настройка и монтаж
Давление срабатывания регулируется гайкой на штоке: при вращении по часовой стрелке усилие пружины увеличивается, порог открытия растёт; против часовой — уменьшается. После настройки положение фиксируется контргайкой. При монтаже следует предусмотреть свободный отвод сбрасываемой среды — горячая вода или пар могут выходить под значительным напором. Рекомендуется направлять выход в дренаж или в безопасную зону.
