Почему золотник, а не мембрана
Мембранный клапан со временем неизбежно сталкивается с разбуханием, потерей упругости или разрывом эластичного элемента – особенно при контакте с дизельным топливом, содержащим сернистые соединения и присадки. Золотниковая пара лишена этих уязвимостей. Затвором служит цилиндрический золотник – подвижный металлический шток с уплотнительным конусом на конце, который при подаче напряжения втягивается в катушку и открывает поток, а при обесточивании возвращается пружиной в седло и герметично запирает канал. Класс герметичности «А» по ГОСТ Р 54808-2011 подтверждает, что закрытый золотник не даёт даже капельной утечки.
Как работает двухступенчатое доцеживание на золотниках

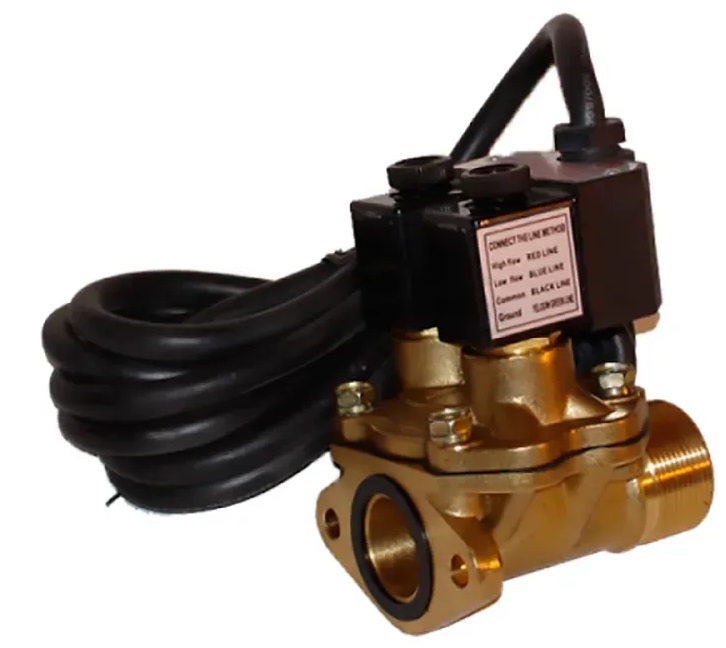

Клапан MSF объединяет в общем латунном корпусе два параллельных канала: основной (большого сечения) и байпасный (малый, для финишной дозы). Каждый канал управляется собственным золотником и электромагнитной катушкой.
-
Исходное состояние (закрыт). Обе катушки обесточены, оба золотника поджаты пружинами к сёдлам. Топливо перекрыто полностью.
-
Запуск налива (основной поток). Контроллер колонки одновременно подаёт напряжение на верхнюю и нижнюю катушки. Золотники втягиваются в соленоиды, освобождая и основной, и байпасный проходы. Топливо устремляется в раздаточный шланг с максимальным расходом.
-
Доцеживание (малый поток). За 1–2 литра до заданной дозы автоматика снимает питание с нижней катушки. Золотник основного канала под воздействием возвратной пружины садится в седло и перекрывает большой проход. Теперь топливо подаётся только через узкий байпас, замедляя скорость в несколько раз. Гидравлический удар отсутствует, пенообразование в баке исключено.
-
Полное прекращение подачи. После того как счётчик фиксирует точный объём, напряжение убирается и с верхней катушки. Золотник байпасного канала также возвращается в седло – поток останавливается мгновенно и без остаточного подтекания.
Весь цикл реализован на движении двух металлических золотников, без единой мембраны. Это обеспечивает стабильность характеристик независимо от вязкости топлива и длительности эксплуатации.
Технические характеристики и материалы
Корпус клапана отлит из высококачественной латуни методом точного литья по выплавляемым моделям. Он выдерживает номинальное давление PN 5,0 МПа (50 бар), что с колоссальным запасом перекрывает типичное давление в гидравлике топливораздаточных колонок (0,3–0,5 МПа). Уплотнительные кольца на золотниках выполнены из маслобензостойких эластомеров, совместимых с дизельным топливом. Посадочная пара «золотник – седло» – латунь по латуни – не требует мягких вставок и не деградирует со временем.
Ключевые параметры модельного ряда:
-
MSF-20: Ду 20 мм, муфтовое (резьбовое)/фланцевое присоединение, габариты 82×80×100 мм, масса 0,9 кг.
-
MSF-25: Ду 25 мм, муфтовое (резьбовое)/фланцевое присоединение, габариты 97×90×110 мм, масса 1,2 кг.
- MSF-25.01: Ду 25 мм, резьбовое / резьбовое присоединение, габариты 97×90×110 мм, масса 1,2 кг.
-
Рабочая среда – дизельное топливо. Для бензина необходимо подтверждение совместимости уплотнений.
-
Напряжение питания катушек – 12 В DC, 24 В DC, а также переменный ток 24 В, 110 В, 220 В (в зависимости от исполнения).
-
Класс герметичности: А по ГОСТ Р 54808.
-
Рабочий диапазон температур окружающей среды: от –40 до +50 °C, влажность до 95 % без конденсации.
Требования к монтажу – строго по паспорту
Надёжность и долговечность золотникового клапана напрямую зависят от соблюдения правил установки:
-
Положение строго горизонтальное, катушками вверх. Это гарантирует свободный ход золотников и предотвращает скопление конденсата в электромагнитной части.
-
Направление потока должно совпадать со стрелкой IN/OUT на корпусе. Движение топлива против стрелки вызовет гидравлические удары и может повредить золотники.
-
Перед клапаном обязателен сетчатый фильтр с ячейкой 250 мкм. Класс чистоты рабочей среды – не ниже 6-го по ГОСТ 17216-2001. Попадание твёрдых частиц крупнее 0,25 мм приведёт к потере герметичности.
-
Участок трубопровода на расстоянии 10 номинальных диаметров до клапана и 5 диаметров после него не должен иметь заужений – иначе возникнут кавитация и преждевременный износ.
-
Запрещается монтаж под обмерзающими или запотевающими трубами; корпус клапана не должен нести механическую нагрузку от трубопровода (изгиб, сжатие, растяжение, кручение).
-
Герметизация муфтовых соединений выполняется только маслобензостойким герметиком, при затяжке обязательно использовать два ключа.
Электрическое подключение
-
Степень защиты разъёмного соединения IP65 достигается только при корректной сборке DIN-разъёма.
-
Минимальное сечение проводов – 0,75 мм², внешний диаметр оболочки кабеля 6–8 мм.
-
Полярность подключения постоянного тока значения не имеет, допустимое отклонение напряжения ±10 %.
-
Кабель прокладывают с U-образной петлёй для стекания конденсата.
-
Перед вводом в эксплуатацию проверяют наличие чёткого щелчка при подаче/снятии напряжения – это подтверждает свободный ход золотников.
Ресурс и гарантия
Производитель гарантирует 12 месяцев эксплуатации с момента ввода, но не более 18 месяцев от даты отгрузки, при наработке до 200 000 циклов. При соблюдении условий монтажа и чистоты топлива назначенный срок службы составляет 10 лет. Отложения и засорения, вызванные грязным топливом, гарантийным случаем не признаются – именно поэтому установка фильтра обязательна.
Итоговые преимущества двухзолотниковой конструкции
-
Точность без мембраны – характеристики дозирования не меняются в течение всего срока службы.
-
Огромный запас по давлению (50 бар) – клапан выдерживает любые скачки в гидравлической системе.
-
Класс герметичности А – топливо не просачивается через закрытые золотники.
-
Унификация с распространёнными ТРК – MSF встаёт в штатные посадочные места колонок «Топаз», «Экзотрон» и некоторых других без переделок.
