Клапан защищает трубопровод от гидравлических ударов благодаря специальной конструкции пилотного узла. Он рассчитан на работу только в системах с давлением от 0,03 МПа — при меньшем давлении диафрагма не сможет стабильно открываться.
Рабочие среды и материалы
Клапан совместим с водой, горячей водой, воздухом, инертными газами, маслами и бензином — всеми средами, нейтральными к чугуну и EPDM. Уплотнение диафрагмы и седла выполнено из этилен-пропиленового каучука (EPDM), который сохраняет эластичность от −10 до +120 °C и устойчив к горячей воде, пару низкого давления, гликолевым растворам. Чугунный корпус обеспечивает механическую прочность и долговечность.
Технические характеристики
-

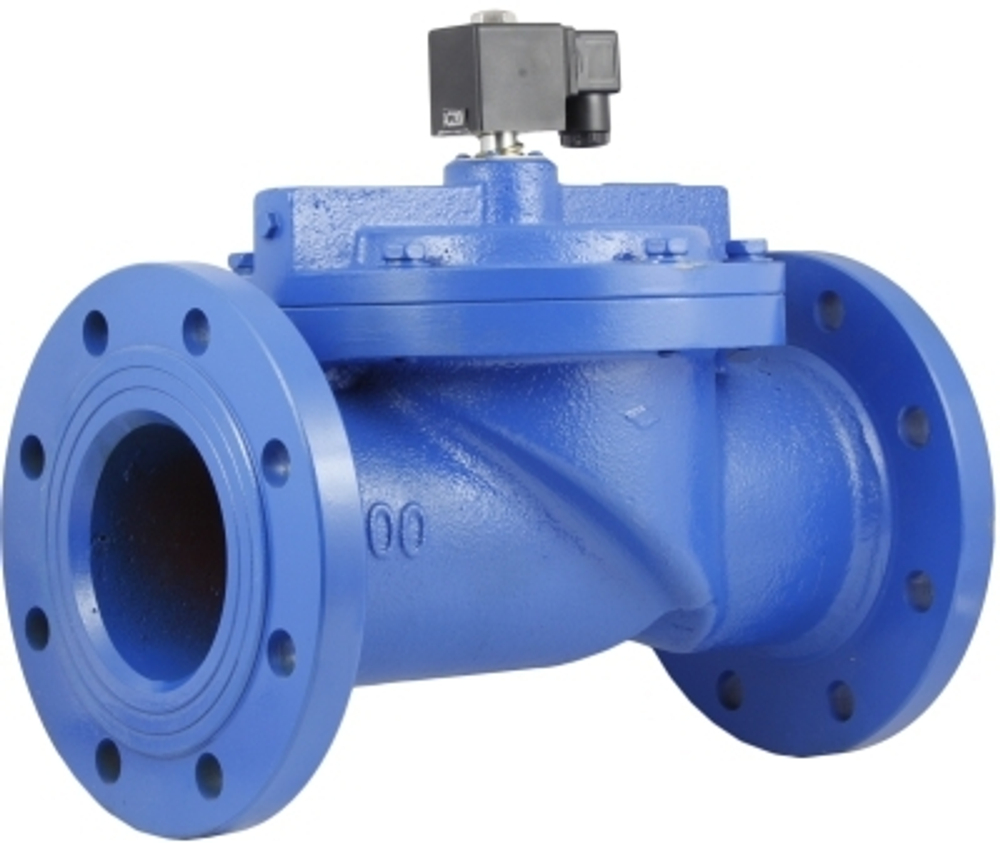

Модель: AR-YCD21F-65F-2½-FHE
-
Тип: нормально закрытый, пилотный, с диафрагмой
-
Условный проход (Ду): 65 мм
-
Присоединение: фланцевое, 2½ дюйма (F2½″)
-
Номинальное давление: 1,0 МПа (10 бар), максимальное — до 3,0 МПа
-
Рабочее давление (диапазон): 0,03–1,0 МПа
-
Коэффициент пропускной способности (Kv): 58 м³/ч
-
Температура рабочей среды: −10…+120 °C
-
Материал корпуса: чугун
-
Материал уплотнения: EPDM
-
Катушка: S21H, мощность 22 ВА (AC) / 15 Вт (DC), степень защиты IP65
-
Напряжение питания (под заказ): =12 В, =24 В, ~24 В, ~110 В, ~220 В
Габаритные размеры и масса
При монтаже необходимо учесть значительные габариты и вес клапана.
-
Длина (A): 270 мм
-
Ширина (B): 182 мм
-
Высота (C): 250 мм
-
Расстояние от оси до верхней точки катушки (D): 93 мм
-
Диаметр фланца (k): 145 мм
-
Количество крепёжных отверстий: 4
-
Диаметр отверстий под болты (d): 17,5 мм
-
Высота от оси до нижней точки (h): 73 мм
-
Толщина фланца (M): 75 мм
-
Межцентровое расстояние болтов (K): 22 мм
-
Длина фланца (L): 47 мм
-
Длина присоединительной части (N): 36 мм
-
Масса: 17,4 кг
Монтаж и электрическое подключение
Клапан устанавливается на горизонтальном трубопроводе так, чтобы направление стрелки на корпусе совпадало с потоком. Перед клапаном обязательно монтируется сетчатый фильтр-грязевик, предотвращающий попадание механических частиц под диафрагму. Трубы по обе стороны должны быть жёстко закреплены; при затяжке фланцевых болтов используйте динамометрический ключ, чтобы не повредить резьбу и не исказить геометрию фланцев.
Электроподключение выполняется трёхжильным кабелем: средняя клемма — заземление (жёлто-зелёный провод), крайние — фаза и нейтраль. Кабель прокладывается с U-образной петлёй для стекания конденсата. Запрещается подавать напряжение на катушку, не надетую на клапан — это приводит к её мгновенному перегреву.
Устранение типовых неисправностей
-
Катушка холодная при подаче напряжения — обрыв в обмотке или несоответствие питающего напряжения. Проверьте сопротивление обмотки тестером.
-
Клапан не открывается или не закрывается — вероятно, загрязнено пилотное отверстие. Прочистите его иглой (≤0,5 мм) и продуйте сжатым воздухом.
-
Частичное открытие — износ диафрагмы. Замените её на месте, без демонтажа корпуса с трубопровода.
Гарантия
Гарантийный срок — 12 месяцев с даты продажи. Гарантия не распространяется на повреждения, вызванные неправильным монтажом, подачей несоответствующего напряжения или самостоятельным ремонтом.
