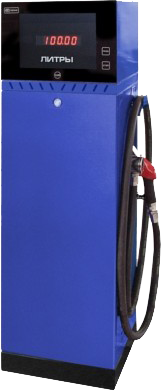

ТРК Топаз-511-11 (50 л/мин, стандартное исполнение)
Конструкция и принцип работы
Колонка представляет собой самонесущую стальную конструкцию, разделённую на два отсека: блок индикации и управления (БИУ) и гидравлический отсек. В БИУ размещены блок управления Топаз-306БУ5, модуль индикации (светодиодный или жидкокристаллический) и клавиатура. Гидравлический отсек содержит насосный моноблок, электродвигатель, измеритель объёма, генератор импульсов и соленоидный клапан двойного действия.
При включении двигателя моноблок создаёт разрежение, топливо из резервуара через фильтр (20 мкм) поступает в насос, затем в газоотделитель, где очищается от воздуха. Далее топливо проходит через измеритель объёма — четырёхцилиндровый гидравлический двигатель, который преобразует поток во вращение коленчатого вала. Генератор импульсов формирует электрические импульсы, пропорциональные объёму. Блок управления подсчитывает импульсы и отображает дозу на табло. Соленоидный клапан обеспечивает двухступенчатое прекращение подачи: сначала снижает расход, затем полностью перекрывает поток.
Система Экзотрон
Встроенная система Экзотрон включает в себя контроллер считывания карт, интерфейс RS-485 и программное обеспечение для интеграции с 1С и системами спутникового мониторинга. Она позволяет:
-
выдавать топливо только по авторизованным картам;
-
устанавливать суточные и месячные лимиты на каждого водителя или транспортное средство;
-
вести электронный журнал всех операций;
-
передавать данные о заправках в режиме реального времени.
Подробнее об оснащении АЗС здесь.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | Топаз-511-11 |
| Исполнение | стандартное (полная высота) |
| Номинальный расход | 50 л/мин |
| Наименьший расход | 5 л/мин |
| Минимальная доза | 2 л |
| Точность (норм. условия) | ± 0,25 % |
| Точность (рабочие условия) | ± 0,5 % |
| Тип гидравлики | всасывающая |
| Количество видов топлива | 1 |
| Длина раздаточного рукава | 4 м |
| Количество рукавов | 1 |
| Тонкость фильтрования | 20 мкм |
| Напряжение питания | 380 В ± 10 % |
| Потребляемая мощность | не более 1,5 кВА |
| Протокол связи | RS-485 |
| Взрывозащита | 1ExdIIBT3 (в зависимости от комплектации) |
| Температура окружающей среды | –40…+50 °C |
| Масса | не более 96 кг |
| Габариты | по чертежу производителя (стандартная высота) |
Комплектация
В комплект входят: колонка, руководство по эксплуатации, формуляр, ремкомплект измерителя и насоса, фланец КС-02. По умолчанию раздаточный рукав комплектуется краном и поворотной муфтой (эконом) или разрывной муфтой (премиум).
Монтаж и эксплуатация
Колонка устанавливается на фундамент через четыре шпильки М10. Подключение к трубопроводу — через сильфонный компенсатор. Обязательно заземление. Перед первым пуском необходимо прокачать не менее 200 л топлива, проверить герметичность и отсутствие воздуха в индикаторе потока. Юстировка электронная, через блок управления. Гарантия 12 месяцев.
