Обратный клапан Zetkama V275: защита трубопровода от обратного потока
Обратный поток в трубопроводе — это прямая угроза для оборудования и учёта. Когда жидкость, пар или конденсат начинают двигаться в противоположную сторону, возникают гидравлические удары, повреждаются насосы, счётчики и арматура, а в системах канализации возможен выход стоков в помещения. Чтобы исключить такие сценарии, устанавливают обратные клапаны.
Серия Zetkama V275 — это пружинные обратные клапаны, которые автоматически пропускают поток только в одном направлении и мгновенно перекрывают сечение при попытке движения среды вспять. Они выпускаются в двух исполнениях, перекрывающих большинство промышленных и коммунальных задач.
Два исполнения под разные условия
V275-H (латунь)
Корпус из латуни CuZn39Pb2. Это решение для систем, где рабочая среда неагрессивна, а давление и температура не достигают экстремальных значений. Латунный корпус дешевле, устойчив к коррозии в обычной воде и подходит для холодного и горячего водоснабжения, отопления, систем сжатого воздуха.
Ограничения:
-
Максимальное рабочее давление: 16 бар.
-
Максимальная температура: 200 °C.
-
Присоединение: межфланцевое (зажим между фланцами), диаметры от 15 до 100 мм.

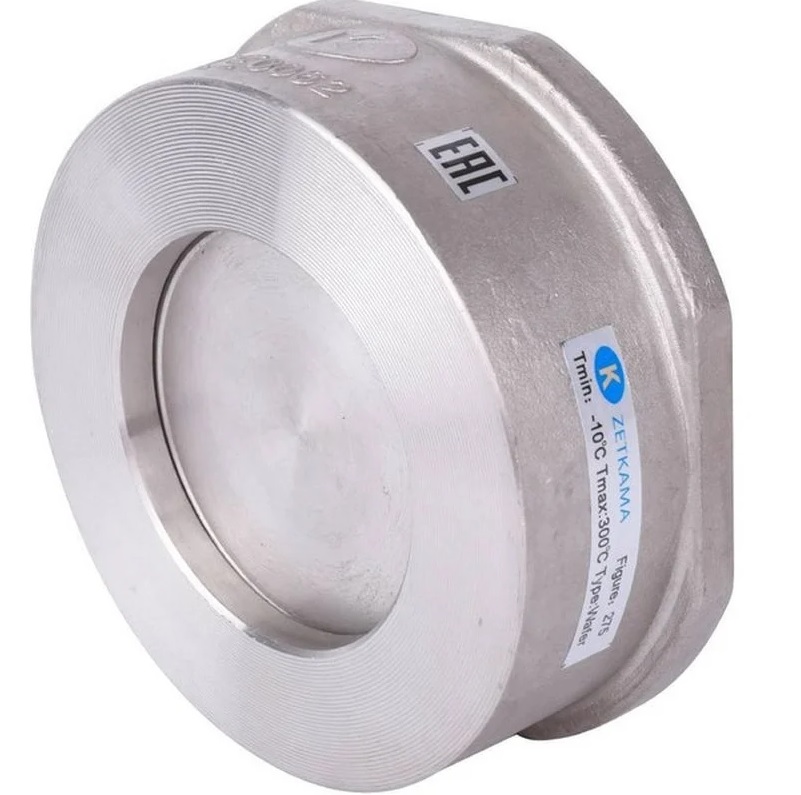

V275-I (нержавеющая сталь)
Корпус из нержавеющей стали G-X6CrNiMo18-10 (аналог AISI 316). Этот вариант предназначен для более жёстких условий: высокое давление, горячие среды, пар, масла, слабоагрессивные жидкости. Нержавейка не боится коррозии, выдерживает температуры до 300 °C и давление до 40 бар.
Преимущества:
-
Работа при высоких температурах и давлениях.
-
Устойчивость к коррозии и агрессивным средам.
-
Присоединение: фланцевое (более надёжное при высоких нагрузках), диаметры от 15 до 100 мм.
Выбор между латунью и нержавеющей сталью зависит от конкретной системы: если среда — обычная вода или воздух, достаточно латуни; если пар, горячее масло или химически активная жидкость — только нержавейка.
Технические характеристики
| Параметр | V275-H (латунь) | V275-I (нерж. сталь) |
|---|---|---|
| Материал корпуса | CuZn39Pb2 | G-X6CrNiMo18-10 |
| Максимальное рабочее давление | 16 бар | 40 бар |
| Максимальная рабочая температура | 200 °C | 300 °C |
| Условные диаметры | 15–100 мм | 15–100 мм |
| Тип присоединения | межфланцевое | фланцевое |
| Рабочие среды | вода, воздух, неагрессивные жидкости | пар, горячая вода, масла, слабоагрессивные среды |
Все внутренние компоненты (диск, пружина, седло) выполнены из нержавеющей стали — это гарантирует долгий срок службы и стабильное срабатывание.
Устройство и принцип работы
Клапан состоит из корпуса, диска, пружины и уплотнительных элементов. В нормальном состоянии пружина прижимает диск к седлу, перекрывая проход. Когда давление среды с прямой стороны превышает усилие пружины (минимальное давление открытия очень низкое), диск отжимается, и поток свободно проходит. Как только давление падает или возникает обратный ток, пружина мгновенно возвращает диск в закрытое положение. Это предотвращает гидроудары и не даёт среде течь назад.
Благодаря малому усилию открытия (всего 0,1 мбар) клапан практически не создаёт сопротивления прямому потоку и не снижает производительность системы.
Монтаж и эксплуатация
Клапан можно устанавливать как на горизонтальных, так и на вертикальных участках трубопровода. Главное — направить поток на диск, то есть стрелка на корпусе (если есть) должна совпадать с направлением движения среды.
Порядок монтажа:
-
Осмотрите клапан на предмет повреждений после транспортировки.
-
Убедитесь, что фланцы чистые и не имеют заусенцев.
-
Установите клапан между фланцами (для межфланцевого исполнения) или на фланцы (для фланцевого).
-
Затягивайте болты равномерно крест-накрест, чтобы избежать перекоса.
-
После запуска проверьте герметичность мест соединения.
Эксплуатационные требования:
-
Клапан не требует постоянного обслуживания, но периодически (например, при плановой остановке) его следует осматривать на предмет протечек.
-
Не прикасайтесь к работающему клапану — поверхность может быть горячей.
-
Перед демонтажом обязательно сбросьте давление и дайте клапану остыть.
-
Не удаляйте маркировку и серийный номер.
Транспортировка и хранение:
-
Температура хранения: от –20 до +65 °C.
-
Изделие должно быть защищено от атмосферных осадков и механических повреждений.
-
Не допускайте попадания посторонних предметов внутрь.
Комплектация
В комплект поставки входят:
-
Клапан обратный — 1 шт.
-
Инструкция по эксплуатации и паспорт — 1 экз.
Запасные части и инструмент не входят.
Гарантия
Гарантийный срок — 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.
Почему выбирают Zetkama V275
-
Два исполнения — можно подобрать оптимальный материал под конкретную среду и не переплачивать за избыточные характеристики.
-
Высокая температура и давление — нержавеющая версия работает при 300 °C и 40 бар, что подходит для пара и горячих масел.
-
Надёжная пружина из нержавейки — не теряет упругость со временем, обеспечивает стабильное закрытие.
-
Малый перепад давления — не снижает напор в системе.
-
Простой монтаж — межфланцевое исполнение экономит место и упрощает установку на существующих трубопроводах.
Этот клапан — недорогое и долговечное решение для защиты трубопроводов от обратного потока в жилищно-коммунальном хозяйстве, промышленности и энергетике. Он работает без участия человека, не требует ухода и служит годами, окупая себя за счёт предотвращения аварий и потерь.
