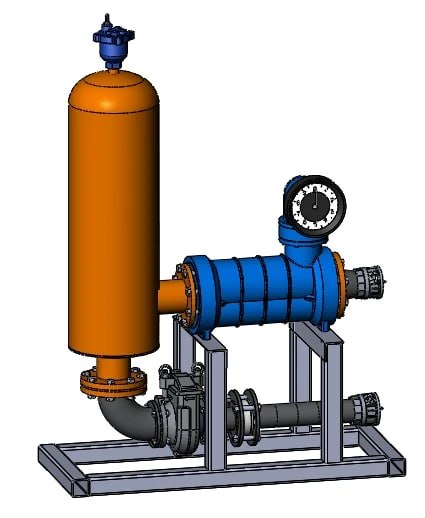

Узел перекачки дизельного топлива (насос + газоотделитель + фильтр + обратный клапан)
Состав узла
-
Насос взрывозащищённый несамовсасывающий КМ80-65-160Е-б
-
Производительность: до 24 м³/ч (400 л/мин)
-
Напор: до 32 м
-
Мощность: 7,5 кВт, 3000 об/мин
-
Исполнение: взрывозащищённое, для перекачки бензина, дизтоплива, керосина.
-
Требует подпора на входе (несамовсасывающий, для наземных ёмкостей).
-
-
Газоотделитель вихревой Ex-air Separator, DN50
-
Удаляет воздух и пену из потока перед фильтром, предотвращая кавитацию и повышая стабильность работы насоса.
-
-
Фильтр прямоточный ФСП-80 (Ду80)
-
Пропускная способность: до 1500 л/мин
-
Корпус алюминиевый, кассета из многослойной нержавеющей сетки.
-
Тонкость фильтрации: 60–200 мкм (выбирается при заказе).
-
Защищает насос и клапан от механических примесей.
-
-
Клапан обратный Ду80 Ру40 межфланцевый пружинный (AISI 316)
-
Предотвращает обратный поток топлива, защищает насос и трубопровод.
-
Корпус и диск из нержавеющей стали AISI 316, пружина из AISI 316.
-
Минимальное давление открытия 0,1 мбар, класс герметичности B.
-
Применение
-
Приёмка топлива из бензовоза в складскую ёмкость.
-
Выдача топлива со склада в бензовоз.
-
Перекачка между двумя бензовозами.
-
Перемещение топлива между резервуарами на складе (инвентаризация, перераспределение).
-
Заправка крупной карьерной техники (БелАЗы, экскаваторы, бульдозеры) через быстроразъёмные соединения.
Особенности
-
Простота и надёжность — минимум элементов, нет электроники, управление вручную.
-
Высокая скорость перекачки — до 400 л/мин, что сокращает время операций.
-
Взрывозащищённое исполнение насоса и применение нержавеющих материалов для топлива.
-
Фильтрация и деаэрация — защита насоса и чистота топлива.
-
Мобильность — узел может быть смонтирован на раме, оснащён колёсами и обшивкой (опционально).
Технические характеристики
| Параметр | Значение |
|---|---|
| Производительность | до 24 м³/ч (400 л/мин) |
| Напор | до 32 м |
| Мощность насоса | 7,5 кВт |
| Напряжение питания | 380 В (220 В — опционально) |
| Диаметр соединений | DN50 (вход/выход), фильтр Ду80 |
| Температурный режим | –40…+60 °C |

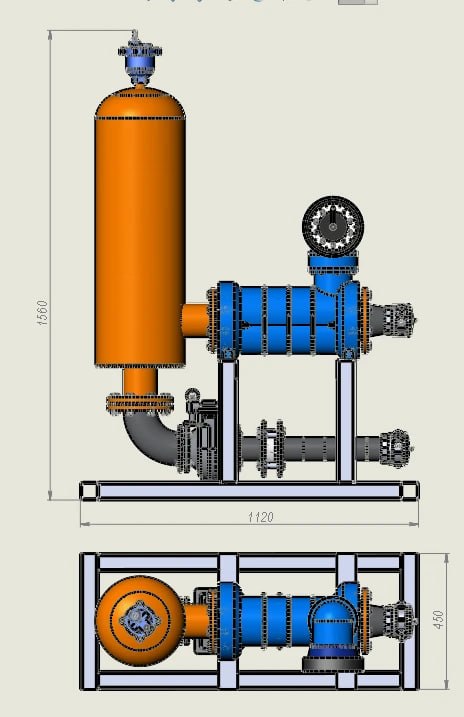

| Габаритные размеры (ориентировочно) | 1560 × 450 × 1120 мм |
| Масса | ~400 кг |
| Рабочая среда | дизельное топливо, керосин |
Комплектация и опции
Базовая комплектация: насос, газоотделитель, фильтр, обратный клапан, обвязка, камлоки.
Опционально:
-
Счётчик топлива (для учёта объёма).
-
Модуль EFL 5.0 с идентификацией по картам и мониторингом.
-
Заземление и контроль УЗА.
-
Обшивка, колёса, дополнительный Camlock 75.
Узел поставляется в собранном виде, испытан на герметичность. Для уточнения конкретной конфигурации и сроков поставки обратитесь к менеджерам.
