Функциональные возможности
-
Приём и дешифровка пакетов с ID метки от считывателей (до 4-х одновременно обслуживаемых пистолетов, опционально).
-
Передача считанного идентификатора автомобиля в трекер по цифровым интерфейсам 1-Wire (iButton) и RS-485.
-
Получение от трекера (или встроенной логики) команды «разрешение/запрет выдачи» и управление релейным выходом (OUT+, OUT–).
-
Двусторонняя радиосвязь для квитирования и мониторинга статуса считывателя EPM1.
-
Индикация состояния радиоканала, питания и статуса выходного реле.
Конструктивное исполнение
-

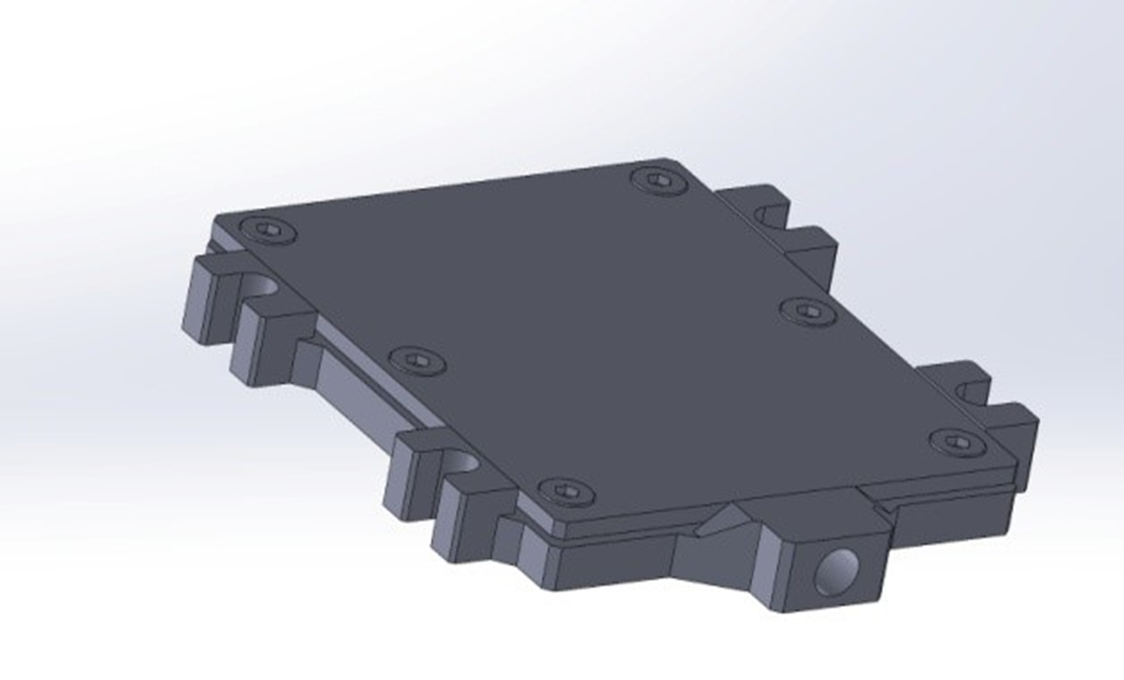

Компактный пластиковый корпус с возможностью крепления на DIN-рейку или плоскую поверхность.
-
Разъёмы для подключения внешнего питания, интерфейсного кабеля и внешней антенны.
-
Встроенная штыревая антенна 433 МГц; разъём SMA для подключения внешней антенны (опционально).
-
Многожильный интерфейсный кабель (1,5 м) для подключения питания и сигнальных линий.
Распиновка интерфейсного кабеля
| Цвет провода | Назначение |
|---|---|
| Красный | + питания (9–36 В DC) |
| Серый | GND (общий минус питания) |
| Жёлтый | Канал А RS-485 |
| Зелёный | Канал В RS-485 |
| Белый | 1-Wire (iButton) |
| Розовый | Выход реле OUT+ (нормально разомкнутый контакт) |
| Коричневый | Выход реле OUT– (нормально разомкнутый контакт) |
| Синий | GND (дополнительный общий провод) |
Релейный выход «сухой контакт», гальванически развязанный. Параметры коммутации: до 30 В DC, до 200 мА.
Технические характеристики
-
Рабочий диапазон частот: 433,05–434,79 МГц
-
Количество одновременно обслуживаемых считывателей: до 4 (конфигурируется)
-
Дальность радиосвязи (открытое пространство): до 35 м (со считывателем EPM1)
-
Протокол обмена: закрытый помехозащищённый
-
Интерфейсы связи с терминалом ГЛОНАСС:
-
1-Wire (iButton)
-
RS-485 (протокол Modbus RTU / LLS)
-
-
Выход управления колонкой: релейный, сухой контакт (OUT+, OUT–)
-
Максимальное коммутируемое напряжение: 30 В DC
-
Максимальный ток нагрузки: до 200 мА
-
-
Напряжение питания: 9–36 В DC (от бортовой сети или сетевого адаптера)
-
Потребляемый ток: не более 50 мА (активный режим), 5 мА (ожидание)
-
Индикация: светодиоды «Питание», «Связь EPM», «Статус выхода»
-
Рабочий температурный диапазон: –40…+70 °C
-
Степень защиты корпуса: IP54
-
Габаритные размеры: 110×75×35 мм
-
Масса: 180 г
Комплектация
-
Радиоконцентратор ERK
-
Встроенная антенна 433 МГц (разъём SMA для внешней)
-
Интерфейсный кабель 1,5 м (8 жил согласно распиновке)
-
Монтажный набор (уголки, винты)
-
Паспорт и инструкция по эксплуатации
