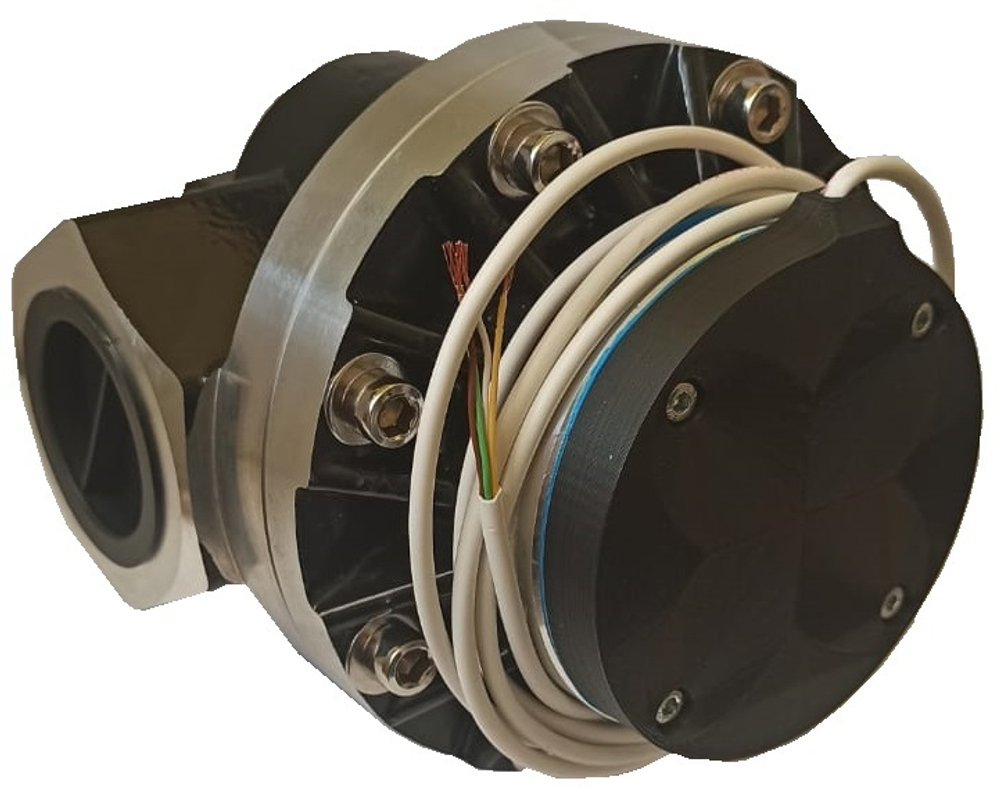

Технические характеристики Ex-OGM25
| Параметр | Значение |
|---|---|
| Производитель | ООО «Экзотрон» |
| Тип счетчика | Овально-шестеренный, механический с импульсным выходом |
| Расход жидкости (вязкость менее 5 сСт) | 15–120 л/мин |
| Расход жидкости (вязкость более 5 сСт) | 20–120 л/мин |
| Точность измерений | ±0,5% |
| Максимальная вязкость продукта | до 1000 сСт |
| Рабочая температура | –25…+70 °C |
| Рабочее давление | 3 атм (0,3 МПа) |
| Максимальное давление | до 35 атм (3,5 МПа) |
| Присоединительная резьба | 1″ (внутренняя) |
| Габаритные размеры (Д×Ш×В) | 230×205×180 мм |
| Масса | 2,0 кг |
| Выходной сигнал | Импульсный, две фазы (датчик Холла) |
| Напряжение питания | 12 В DC |
| Потребляемый ток | до 20 мА |
| Количество импульсов на литр | 74 (настраивается) |
| Объем за 1 импульс | 0,0135 л |
Применение
Счетчик Ex-OGM25 оптимален для:
-
мобильных топливозаправщиков и автоцистерн;
-
систем дозированной выдачи топлива;
-
стендового оборудования и испытательных установок;
-
контроля расхода масел и технических жидкостей в производственных линиях;
-
интеграции с контроллерами и SCADA-системами.
Благодаря датчику Холла с двумя фазами сигнала счетчик позволяет определять направление потока, что особенно полезно в реверсивных схемах или при диагностике несанкционированного отбора.
Монтаж и эксплуатация
Перед счетчиком обязательна установка фильтра тонкой очистки с ячейкой не более 30 мкм. Запрещается эксплуатация без фильтра — попадание твердых частиц может привести к заклиниванию роторов и выходу из строя, что не является гарантийным случаем. Направление потока должно совпадать со стрелкой на корпусе. Рекомендуется предусмотреть байпасную линию для обслуживания без остановки перекачки.
При первом пуске открывайте задвижку плавно, избегая гидроударов. После первых 200 литров проверьте фильтр на наличие загрязнений, попавших при монтаже.
Внимание! Неправильная установка может привести к выходу из строя
Проверьте систему на утечки.
Проверьте фильтр после первых 200 л перекаченной жидкости, т.к. при монтаже в трубопровод могли попасть инородные предметы.
Обслуживание
Счетчик не требует обслуживания, но если перед ним не установлен фильтр, то возможно попадание грязи внутрь рабочей полости и заклинивание шестерен.
В этом случае, может потребоваться разборка счетчика для удаления инородного предмета.
ВНИМАНИЕ! При работе счетчика без предварительного фильтра тонкой очистки, возможен его выход из строя. Это НЕ ЯВЛЯЕТСЯ ГАРАНТИЙНЫМ СЛУЧАЕМ!!!
Разборка счётчика
Счетчики жидкости Ex-OGM (с импульсным выходом)
Перед разборкой, отсоедините счетчик от трубопровода и слейте из него жидкость.
Открутите винты и снимите расположенную под ними крышку.
Открутите 6 винтов и снимите пластину.
Открутите восемь винтов, снимите крышку.
Снимите роторы.
Сборка счётчика
Счетчики жидкости Ex-OGM (с импульсным выходом)
Очистите все детали счетчика
Перед сборкой проверьте роторы на наличие сколов и других механических повреждений. При необходимости замените.
При замене роторов, следите за тем, чтобы они располагались друг к другу под углом 90º (см. рис). После установки проверьте вращение роторов. Они должны перемещаться свободно.
Если роторы не двигаются. То поменяйте их местами.
Если роторы будут установлены неправильно, то счетчик не будет работать
Осмотрите шестерни, расположенные в крышке.
При необходимости почистите их или замените
Проверьте целостность уплотнительного кольца и при необходимости замените его
Осмотрите и, при необходимости, очистите шестерни привода блока считывающего устройства.
Смажьте шестерни.
Сборку счетчика производите в последовательности, обратной разборке (см. пункт «Разборка»).
Оснащен датчиком вращения собственного производства Код ТН ВЭД 9028200000
