Как работают овальные шестерни
В основе прибора — две шестерни овальной формы, которые вращаются в зацеплении под давлением потока жидкости. Каждый полный оборот шестерён отсекает и пропускает строго определённый объём среды. Это вращение через магнитную муфту (или механически) передаётся на счётный механизм, где пересчитывается в литры. Такая конструкция обеспечивает стабильную точность измерений независимо от колебаний давления и температуры, а также позволяет работать с вязкими жидкостями (до 300 сСт для модификации ППО-25).
Общие конструктивные особенности
Корпус и овальные шестерни изготовлены из алюминиевого сплава АК9М2 (ГОСТ 1583-93), что обеспечивает коррозионную стойкость и малый вес. Уплотнения выполнены из маслобензостойкой резины, подшипники — бронзографитовые, не требующие обслуживания. Счётный механизм имеет две шкалы: сбрасываемую (до 99 литров для текущих операций) и накопительную (до 9 999 999 литров общего расхода) с ценой деления 1 литр. Предусмотрена функция калибровки для корректировки точности в процессе эксплуатации.

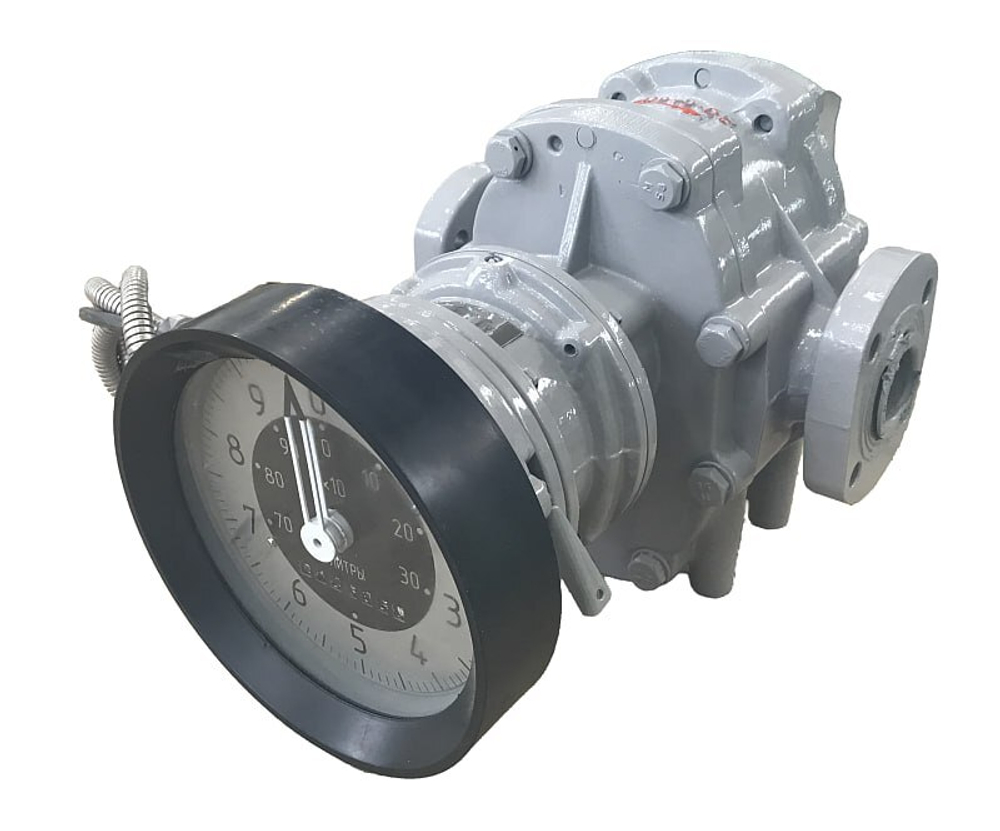

ППО-40/0,6 СУ (DN 40) — счётчик высокой производительности, рассчитанный на пропускную способность от 41 до 416 литров в минуту. Рабочее давление — до 6 бар (0,6 МПа), что делает его оптимальным для систем с большими объёмами перекачки топлива: стационарные заправочные комплексы, топливные склады, перекачка из автоцистерн. Класс точности 0,25% позволяет использовать прибор для коммерческого учёта. Подключение — фланцевое, Ду 40.
Оснащается двумя счётными устройствами и имеют межповерочный интервал 2 года.
Обязательное условие эксплуатации
Перед каждым счётчиком должен быть установлен фильтр грубой или тонкой очистки (с ячейкой не более 0,1 мм). Это защищает измерительный механизм от абразивного износа твердыми частицами, которые могут содержаться в топливе. Регулярная чистка фильтра — залог долгой и точной работы прибора.
Где применяются
-
Нефтебазы и склады ГСМ — приём, отпуск, инвентаризация.
-
АЗС, МАЗС, передвижные автозаправщики — учёт отпущенного топлива.
-
Судовые и котельные установки — контроль расхода жидкого топлива.
-
Промышленные предприятия — учет расхода топлива для технологических нужд.
Преимущества, которые выделяют ППО
-
Класс точности 0,5% — пригоден для коммерческих расчётов.
-
Широкий диапазон вязкости — от 0,55 до 300 сСт (для ППО-25).
-
Не требуется электричество — механический счётчик работает автономно.
-
Работоспособность при –40 °C — подходит для северных регионов.
-
Калибровка без разбора — сохраняет точность в течение всего срока службы.
-
Коррозионностойкий алюминиевый корпус — лёгкий и долговечный.
Гарантия и сервис
Производитель «Промприбор» предоставляет гарантию 12 месяцев. При соблюдении правил установки (обязательный фильтр) и своевременной поверке приборы служат десятилетиями, обеспечивая достоверный учёт каждого литра нефтепродуктов.
