Многоканальный сигнализатор МС-К-500-3 — настройка, контроль и диагностика системы «СЕНС» на одном дисплее
Что умеет МС-К-500-3
Прибор способен последовательно опрашивать подключённые датчики (например, уровнемеры ПМП-118, ПМП-185, ПМП-201) и отображать на встроенном светодиодном дисплее измеренные значения — уровень, температуру, давление, а также служебные коды. Если какой-либо контролируемый параметр достигает установленного порога, сигнализатор мгновенно включает встроенную звуковую и световую сигнализацию. Одним нажатием кнопки можно не только сбросить тревогу на самом МС-К-500-3, но и отключить сигнал на других устройствах, например, оповещателях ВС-5, синхронизированных с ним по общей линии.
Помимо дежурной индикации и сигнализации, прибор открывает доступ к служебным режимам, которые обычно скрыты от глаз. Оператор может:
-
настраивать и калибровать датчики прямо на месте, без подключения компьютера;
-
включать режим эмуляции, чтобы проверить срабатывание защит и правильность передачи аварийных сигналов без физического изменения уровня или температуры;
-
просматривать скрытые параметры — контрольные суммы, калибровочные коэффициенты, версии прошивок — всё, что нужно для углублённой диагностики;
-
проводить непрерывное диагностирование линии: при возникновении неисправности любого подключённого датчика на дисплее отображается код ошибки, позволяющий быстро определить проблемный узел.
Управление реализовано всего двумя кнопками: «Адрес» и «Параметр». Короткое нажатие переключает позиции в меню, длинное — изменяет значение. Логика настолько проста, что после получасового инструктажа персонал уверенно пользуется прибором.
Дисплей и индикация

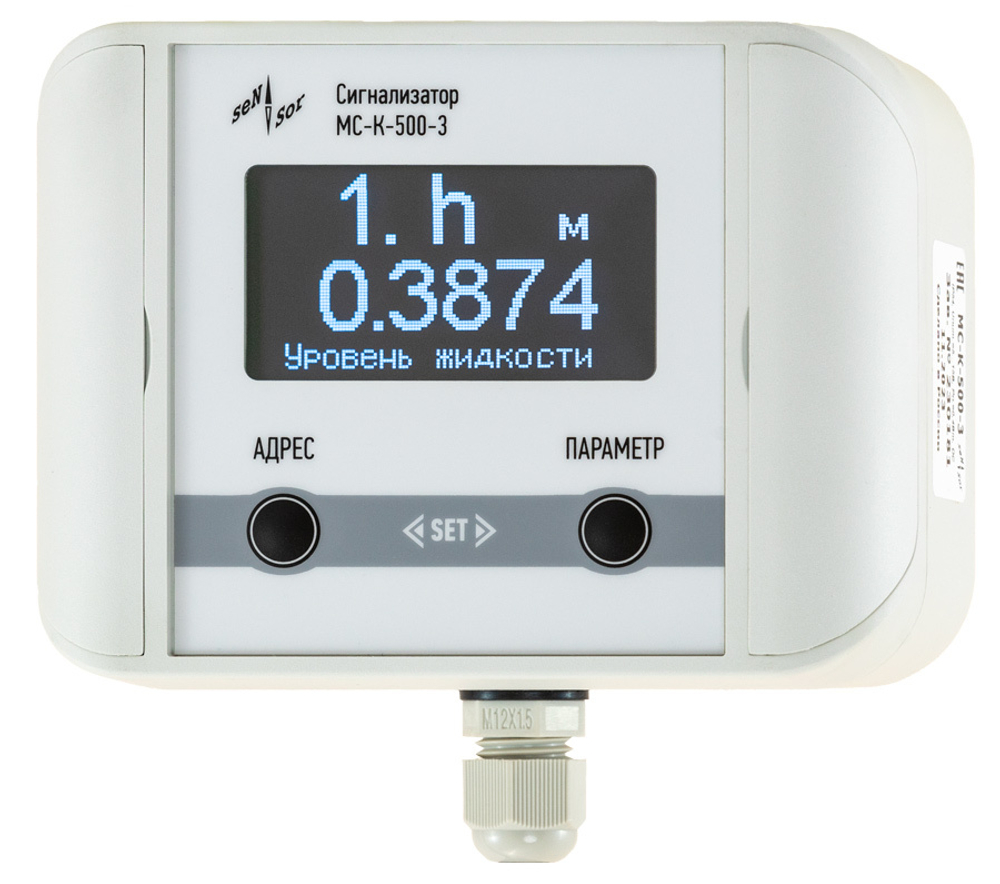

МС-К-500-3 выпускается в двух вариантах исполнения, различающихся размером корпуса и количеством строк дисплея. Версия в корпусе 120×115×50 мм оснащается одной строкой — в этом случае адрес датчика, название параметра и его значение отображаются попеременно. Версия 100×115×65 мм имеет две строки, что делает чтение информации более комфортным. Модели с индексом «С» (МС-К-500-3С) дополнительно комплектуются OLED-дисплеем с тремя строками и улучшенной контрастностью. Независимо от модификации, яркость индикаторов достаточна для работы в освещённых помещениях, а корпус из ударопрочного пластика и степень защиты IP66 позволяют монтировать сигнализатор в уличных шкафах или влажных зонах, не опасаясь за сохранность электроники.
Технические характеристики
-
Тип: многоканальный сигнализатор (пульт управления и индикации)
-
Совместимость: система измерительная «СЕНС», уровнемеры ПМП-118, ПМП-185, ПМП-201 и другие устройства с протоколом СЕНС
-
Дисплей: светодиодный (одна или две строки в зависимости от корпуса), в моделях с индексом «С» — OLED
-
Управление: две кнопки — «Адрес» и «Параметр»
-
Напряжение питания: 5…15 В постоянного тока
-
Ток потребления (при 9 В): рабочий режим — 40 мА, режим сигнализации — 10 мА
-
Сигнализация: звуковая (пьезоизлучатель) + световая
-
Функции: отображение параметров, настройка и калибровка датчиков, сигнализация по порогам, сброс сигнализации (в т.ч. удалённых устройств), эмуляция, диагностика, просмотр служебных параметров
-
Материал корпуса: пластик
-
Степень защиты: IP66 (полная пыле- и влагозащита)
-
Температура окружающей среды: +5…+50 °C
-
Габаритные размеры (не более): вариант 1 — 120×115×50 мм, вариант 2 — 100×115×65 мм
-
Производитель: ООО НПП «СЕНСОР», Россия, г. Заречный
Простота интеграции
Подключение сигнализатора сводится к подаче питания и подсоединению к линии «СЕНС». Никаких дополнительных согласующих модулей не требуется — прибор распознаёт все устройства на шине автоматически. Питание 5…15 В позволяет запитывать его от тех же источников, что и остальную измерительную систему, а низкое энергопотребление (всего 40 мА в рабочем режиме, 10 мА при активной сигнализации) не создаёт нагрузки на блоки питания даже при использовании нескольких сигнализаторов на одном объекте.
Где и для чего применяется
МС-К-500-3 незаменим на нефтебазах, складах ГСМ, АЗС и любых промышленных объектах, где развёрнута система измерительная «СЕНС». Его устанавливают в операторских помещениях, диспетчерских или непосредственно в технологических шкафах, чтобы персонал мог оперативно контролировать уровень топлива в резервуарах, температуру продукта, давление в трубопроводах и получать мгновенное оповещение о выходе параметров за допустимые границы. Благодаря режиму эмуляции и доступу к калибровочным данным специалисты КИПиА могут выполнять пусконаладку и периодическую поверку каналов измерения, не прерывая основной технологический процесс.
Выбирая сигнализатор МС-К-500-3, вы получаете не просто индикатор, а полноценный инструмент обслуживания и диагностики системы «СЕНС», выполненный в надёжном промышленном корпусе российского производства с гарантированной совместимостью и простым управлением.
