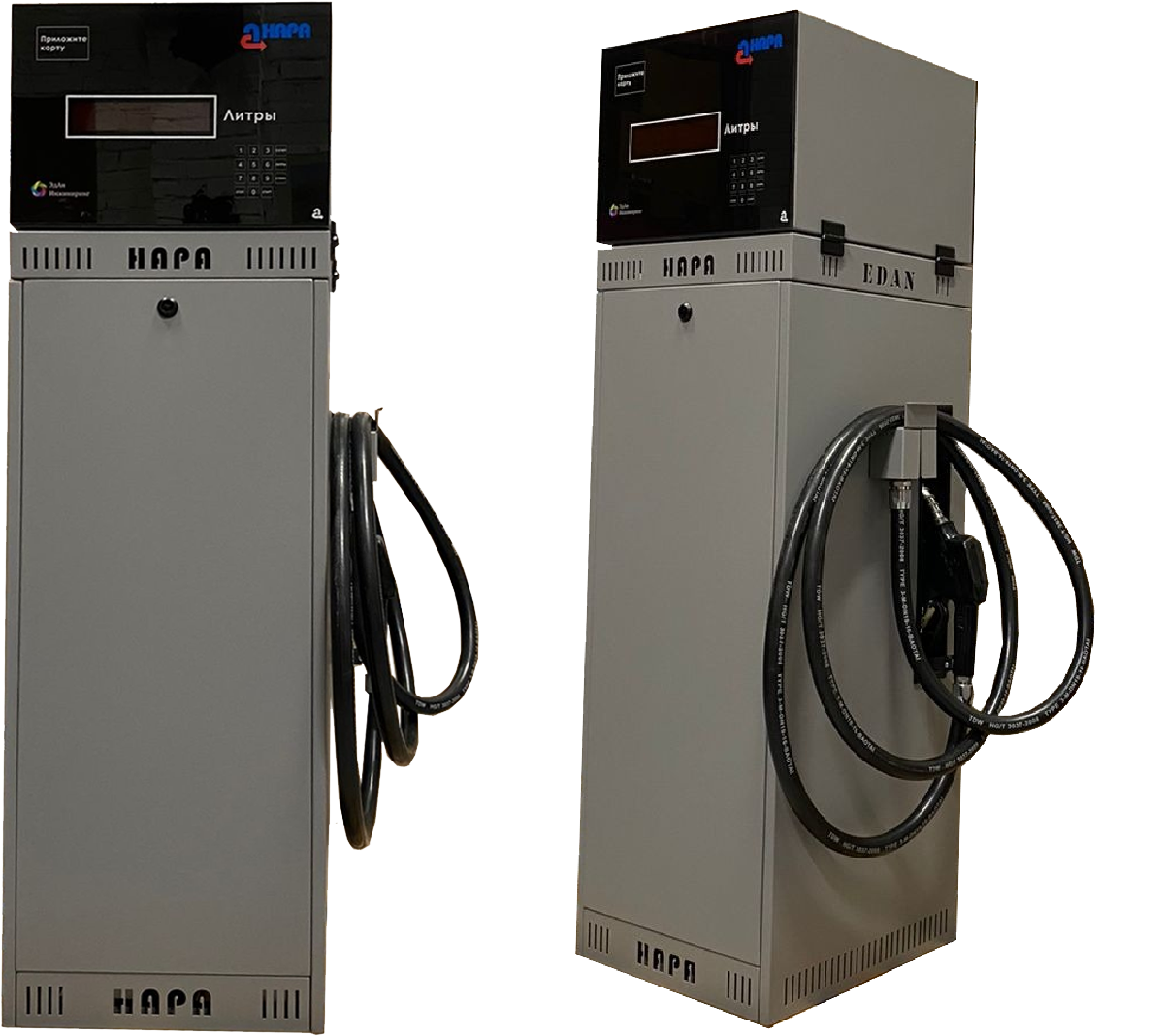

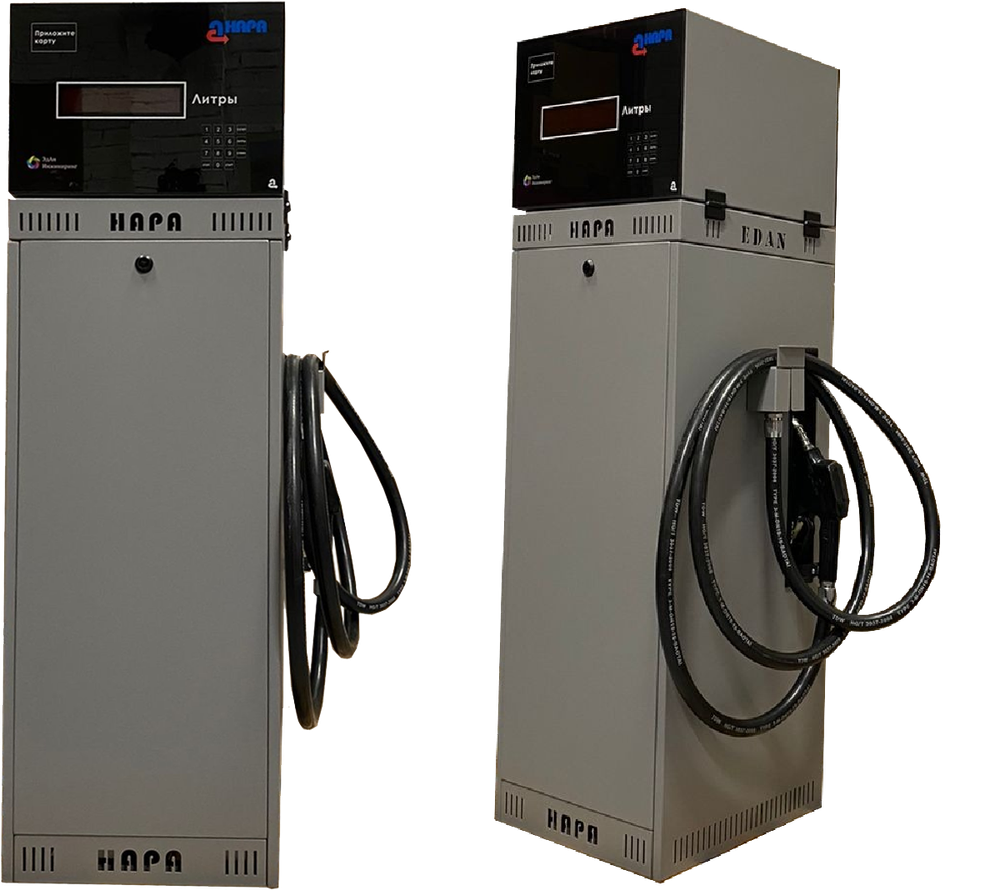

ТРК Нара 27, 50 л/мин, дооснащённая системой Экзотрон
Процесс выдачи топлива
Оператор задаёт требуемую дозу с помощью встроенной клавиатуры преднабора (литры или сумма), после чего снимает раздаточный пистолет, вставляет его в горловину бака и нажимает рычаг. Всасывающий насосный моноблок создаёт разрежение, топливо из резервуара через фильтр поступает в измеритель объёма, затем через соленоидный клапан и раздаточный рукав подаётся в бак. На одностороннем светодиодном или жидкокристаллическом дисплее отображается текущая доза. По окончании заданного объёма колонка автоматически прекращает подачу, а раздаточный пистолет возвращается в посадочную колодку.
Раздаточный рукав и пистолет
Колонка комплектуется 4-метровым маслобензостойким раздаточным рукавом с внутренним антистатическим слоем и автоматическим раздаточным пистолетом. Пистолет оснащён обратным клапаном и функцией автоматической блокировки при погружении носика в топливо, что защищает от перелива. Рукав не требует дополнительного заземления благодаря антистатическому исполнению.
Гидравлическая система
Всасывающий моноблок обеспечивает номинальный расход 50 л/мин и минимальную дозу 2 л. Фильтр с тонкостью 60 мкм (опционально 20 мкм) защищает измеритель от загрязнений. Встроенный газоотделитель удаляет воздух, что повышает точность. Вакуумметрическое давление на входе: 0,035 МПа для бензина, 0,05 МПа для дизтоплива и керосина. Максимальная длина всасывающей линии — 18 м, диаметр трубопровода — 40 мм.
Метрология и управление
Измеритель объёма — четырёхцилиндровый поршневой двигатель (0,5 л/об). Погрешность ±0,25 % при 20±5 °С. Датчик расхода топлива — оптический, с двумя сигналами, сдвинутыми по фазе. Электронная юстировка выполняется через блок управления, пломбируется.
Электропитание и защита
Питание 380 В, двигатель 0,75 кВт, 1500 об/мин. Встроенная молниезащита обеспечивает безопасность при грозах. Система подсветки с датчиком движения и освещённости облегчает работу ночью. Корпус стальной, габариты 605×480×1370 мм, масса 150 кг.
Система Экзотрон
-
Считыватель RFID-карт, устанавливаемый на корпус колонки;
-
Контроллер Galileosky 10 2G EXT с поддержкой ГЛОНАСС/GPS и GSM;
-
ПО «Алгоритм» для управления картами, лимитами, формирования отчётов;
-
Интерфейс RS-485 для подключения к внешним системам.
Принцип работы: водитель прикладывает карту к считывателю → система проверяет авторизацию и лимит → колонка разрешает выдачу → данные о заправке (объём, время, номер карты) передаются на сервер через GSM/GPRS.
Остальные характеристики аналогичны базовой 50 л/мин: односторонняя индикация, встроенная клавиатура, молниезащита, точность ±0,25 %, минимальная доза 2 л.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | Нара 27 (с Экзотрон) |
| Производительность | 50 л/мин |
| Индикация | односторонняя, СДИ или ЖКИ |
| Клавиатура преднабора | встроенная |
| Молниезащита | есть |
| Система выдачи по картам | да (RFID-считыватель + Galileosky 10 2G EXT + ПО «Алгоритм») |
| Протокол передачи данных | RS-485, GSM/GPRS |
| Минимальная доза | 2 л |
| Погрешность | ±0,25 % |
| Длина рукава | 4 м |
| Тонкость фильтрации | 60 мкм (опция 20 мкм) |
| Температура окружающей среды | –65…+65 °С |
| Габариты (Д×Ш×В) | 605×480×1370 мм |
| Масса | 150 кг |
| Напряжение питания | 380 В |
| Код ТН ВЭД | 8413110000 |
Дополнительные преимущества
-
Полный контроль каждой заправки;
-
Формирование отчётов по водителям, транспорту, времени;
-
Снижение хищений топлива;
-
Возможность интеграции с 1С и системами мониторинга;
-
Дистанционный мониторинг состояния колонки.
Монтаж
Аналогичен базовой версии, плюс требуется подключение антенны GSM/GPS, прокладка кабелей питания и данных до считывателя. Все работы должны выполняться квалифицированным персоналом.
