Конструкция и принцип действия

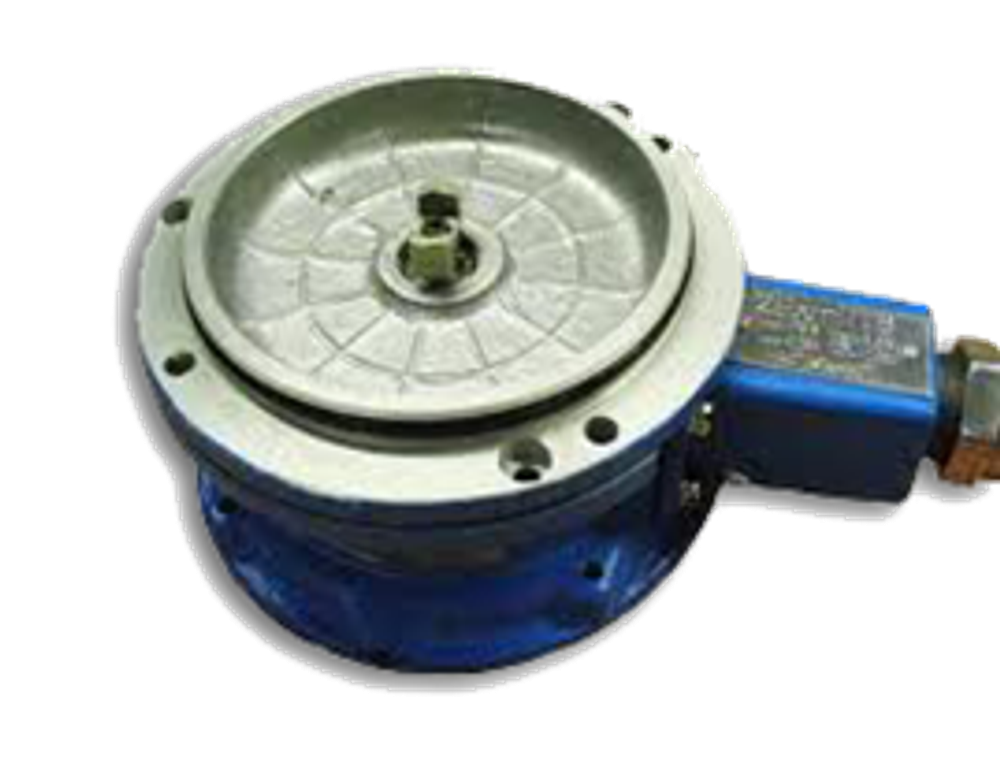

В основе УСС-Б70 лежит фотоэлектрический преобразователь. Внутри герметичного корпуса размещён диск с прорезями, механически соединённый с валом счётчика, и оптопара, которая считывает вращение диска. При каждом обороте диска формируется определённое количество импульсов — в данной модели их 70 за один оборот выходного вала. Два независимых канала с фазовым сдвигом позволяют определять не только количество, но и направление вращения (прямое или обратное), что исключает ошибки при реверсе жидкости.
Преобразователь не требует внешнего источника питания, кроме стандартного напряжения 12 В постоянного тока (±10%), потребляемый ток не превышает 30 мА. Длина линии связи до вторичного прибора может достигать 1500 метров при соблюдении ограничений по индуктивности, ёмкости и сопротивлению кабеля.
Взрывозащита и условия эксплуатации
УСС-Б70 имеет маркировку взрывозащиты 2ExmIIT6 и допущен к установке во взрывоопасных зонах классов 1 и 2. Это достигается заливкой токоведущих частей эпоксидным компаундом, что исключает искрообразование. Корпус защищён по стандарту IP67 — полная пыленепроницаемость и устойчивость к кратковременному погружению в воду, что позволяет эксплуатировать устройство на открытых площадках, под навесами и в условиях повышенной влажности (до 95% при +35°С). Диапазон рабочих температур — от –40 до +50°С, что делает его пригодным для всех климатических зон.
Применение и совместимость
УСС-Б70 разработан для установки на счётчики жидкости ППО-25-1,6-СУ всех исполнений, а также на газонаполнительные колонки КГН и указатели уровня УИЖГ-20. Он идеально подходит для систем управления топливораздаточными колонками и газонаполнительными станциями в паре с контроллерами типа КУП. Цена одного импульса — 0,01 литра, что обеспечивает высокую дискретность учёта при небольших объёмах отпуска, характерных для заправки легковых автомобилей, мелких резервуаров и передвижных автозаправщиков.
Устройство также может взаимодействовать с бортовыми терминалами Omnicomm и другими системами мониторинга транспорта, передавая данные о расходе топлива в реальном времени.
Монтаж и особенности подключения
Установка УСС-Б70 возможна как на заводе-изготовителе счётчика (рекомендуемый способ, сохраняющий заводские пломбы), так и силами заказчика. Во втором случае потребуется демонтаж штатного счётного механизма и последующая его установка поверх УСС, что нарушает пломбировку, поэтому мы рекомендуем заказывать счётчики уже с предустановленным устройством.
Комплект поставки включает металлорукав и пылевлагозащищённый разъём для упрощения подключения. Для монтажа необходим кабель с изоляцией, стойкой к воздействию нефтепродуктов (бензин, дизельное топливо, масла). Обязательно заземление корпуса — сопротивление между заземляющим винтом и корпусом не должно превышать 0,1 Ом.
Надёжность и межповерочный интервал

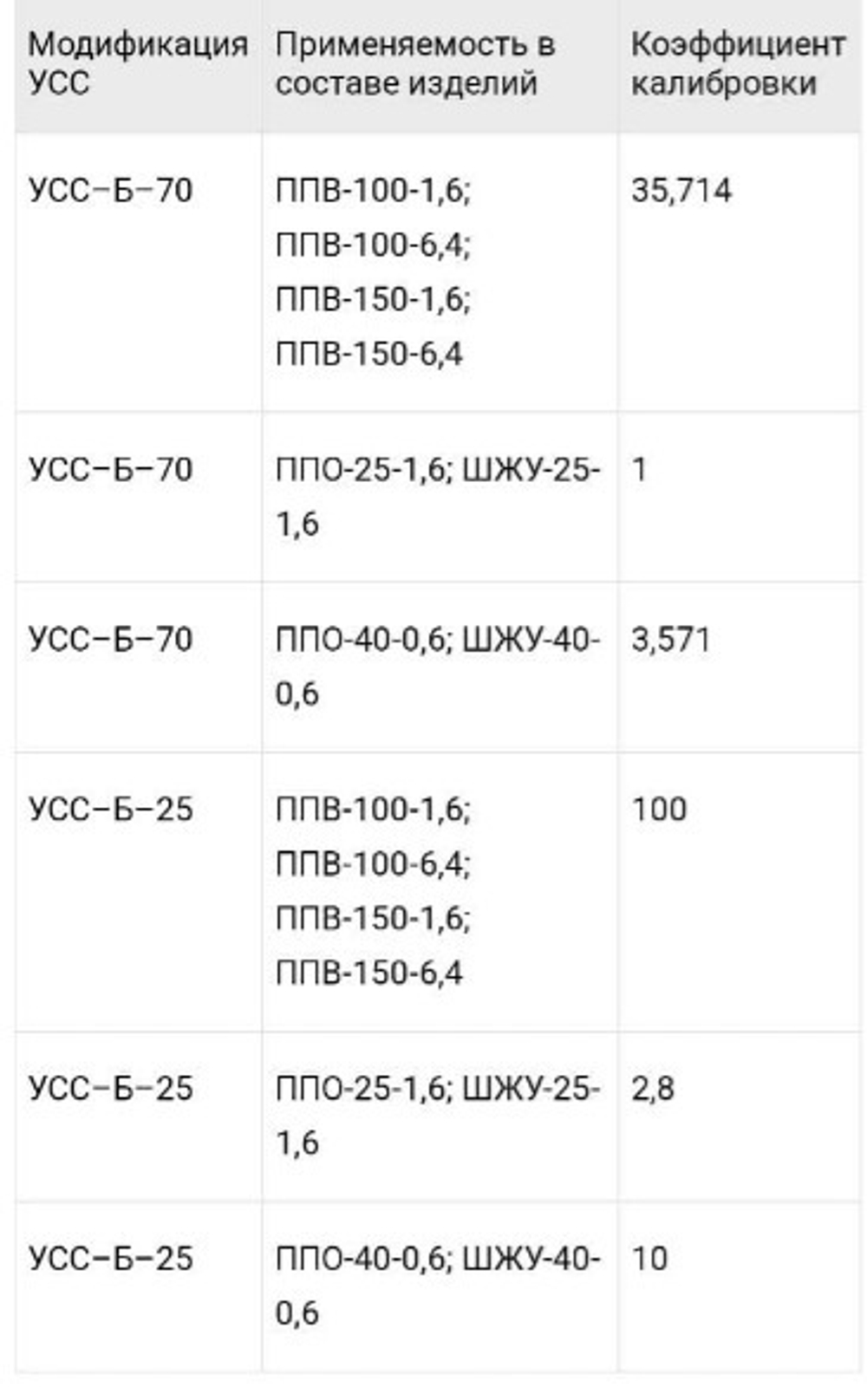

Устройство не влияет на метрологические характеристики счётчика и не требует дополнительной калибровки при установке на ППО-25 и ППО-40. Средняя наработка на отказ — 100 000 часов, установленный срок службы — 6 лет, полный — 10 лет. Гарантийный срок эксплуатации — 12 месяцев. УСС-Б70 является пассивным элементом системы учёта, не нарушает целостность поверительных клейм и не требует внесения изменений в свидетельство о поверке счётчика.
