Как газоотделитель решает проблему

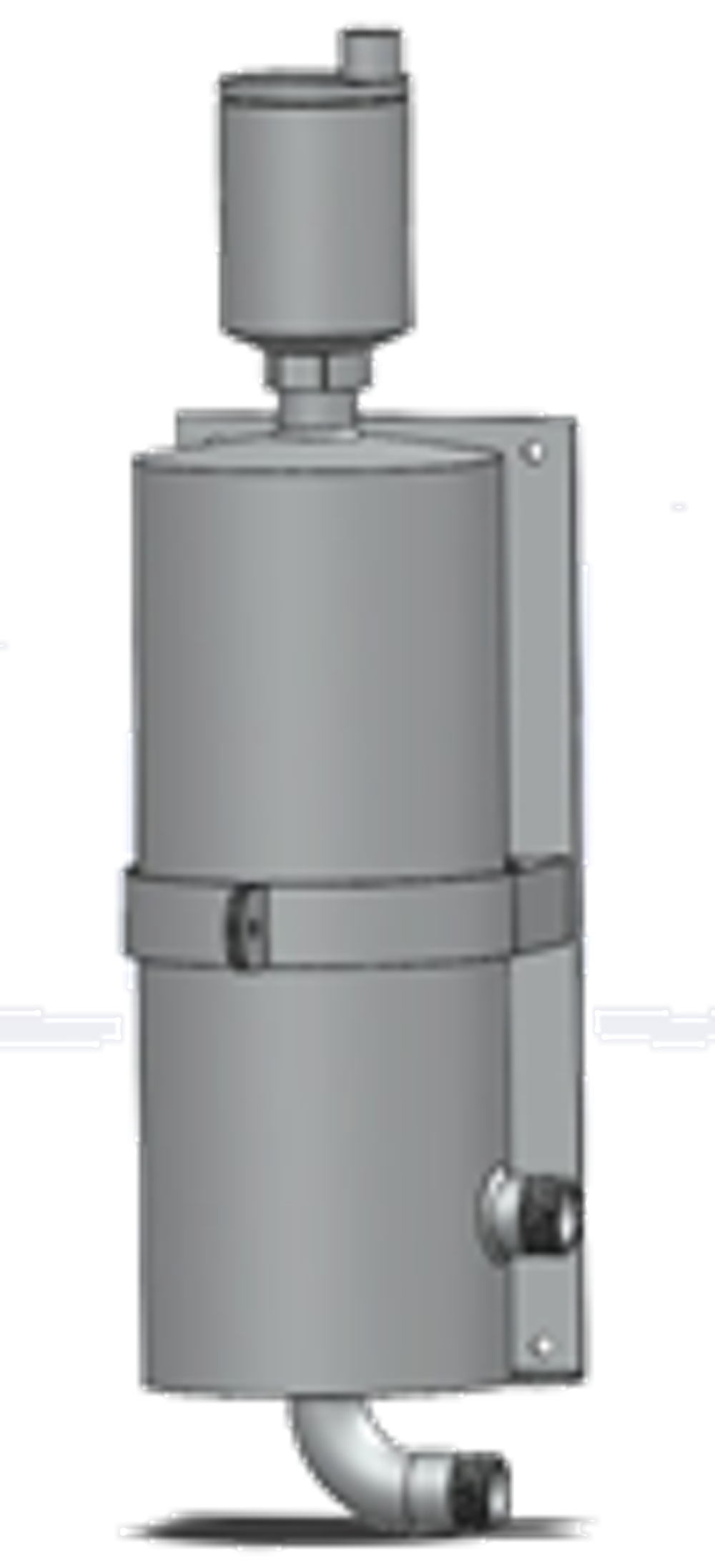

Вихревой газоотделитель DN-25 устанавливается непосредственно перед счётчиком топлива. Поток закручивается внутри цилиндрического корпуса, и за счёт центробежной силы тяжёлое топливо отбрасывается к стенкам, а пузырьки воздуха и пена концентрируются в центре и поднимаются в верхнюю часть. Там они удаляются через автоматический воздушный клапан. На выход устройства подаётся дегазированное, плотное топливо без пенных пробок, и счётчик начинает считать строго жидкость.
Технические характеристики (DN-25)
-
Условный проход: 25 мм
-
Рабочее давление: 1,6 МПа
-
Климатическое исполнение: группа С4 по ГОСТ 12997-84, нижний предел температуры –40 °С
-
Рабочая среда: дизельное топливо, температура от –40 до +60 °С, вязкость 0,55–6,0 мм²/с
-
Расход жидкости:
-
наименьший: 0,02 м³/ч
-
номинальный: 3,6 м³/ч
-
наибольший: 8,4 м³/ч
-
-
Наибольший перепад давления: 0,1 МПа
-
Присоединение к трубопроводу: резьбовое G1″
-
Габаритные размеры (с клапаном): 720×150 мм
-
Масса, не более: 11,5 кг
-
Средний срок службы: 5 лет
-
Комплектация: газоотделитель, крепление, воздушный клапан, трубка, штуцер 10 мм, хомут Ø8–12 мм
Применение
Газоотделитель DN-25 отлично подходит для топливораздаточных колонок и станций тарирования «Экзотрон», где обеспечивает корректную работу измерителей объёма, исключая погрешность, вызванную вспениванием. На станциях тарирования он незаменим при поверке и калибровке счётчиков, так как гарантирует, что через эталонный мерник проходит именно жидкость, а не пено-воздушная смесь. Монтаж — в разрыв топливной магистрали перед счётчиком, крепление на кронштейн из комплекта.
