Точное измерение топлива колонками и топливозаправщиками

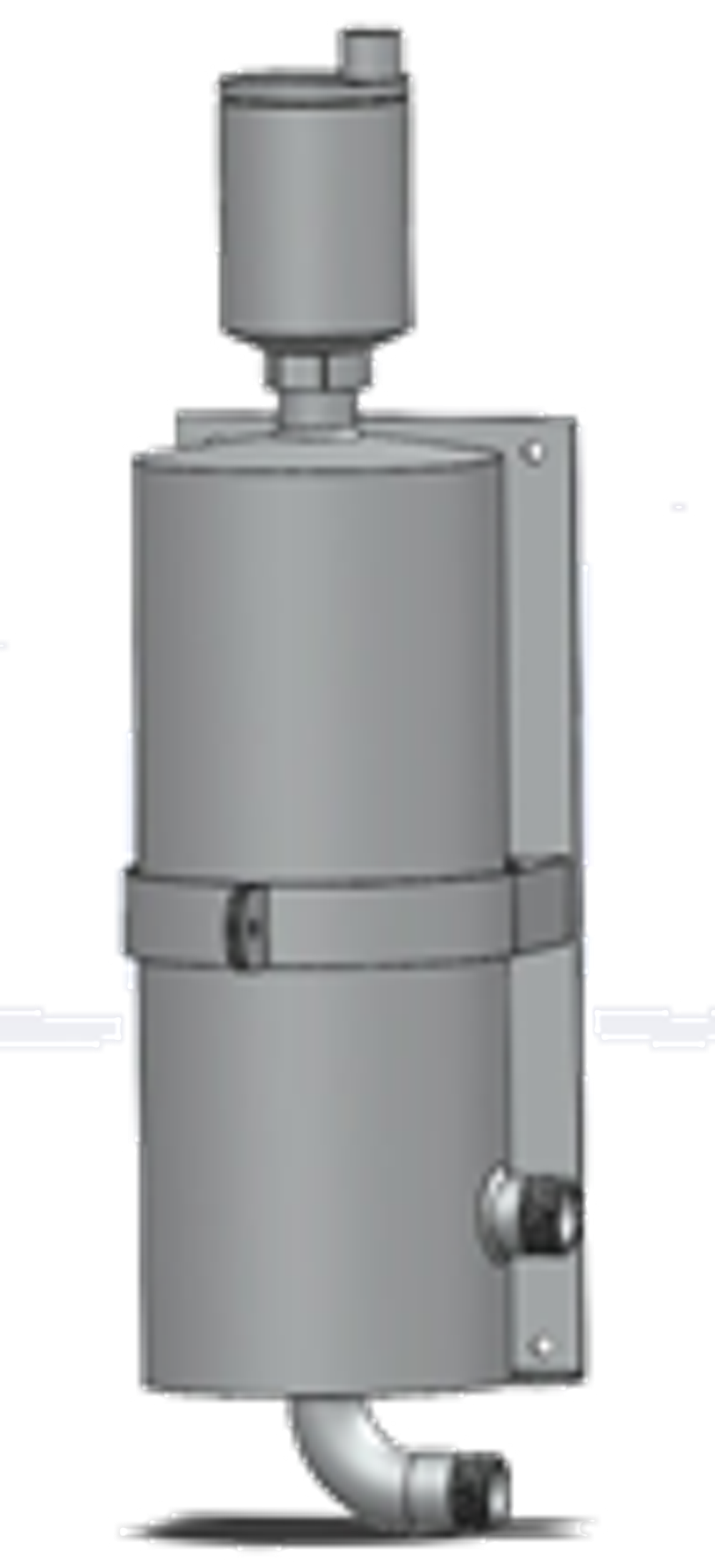

Принцип действия вихревого газоотделителя
Поток топлива поступает в корпус, где конструкция направляющих заставляет его двигаться по спирали. Плотное топливо прижимается к периферии, а пузырьки воздуха и пена, как более лёгкие фракции, собираются в центральной зоне и поднимаются вверх. В верхней точке установлен поплавковый воздушный клапан, который стравливает скопившийся воздух обратно в бак или в дренажную линию. На выход подаётся сплошная жидкость без газовых включений.

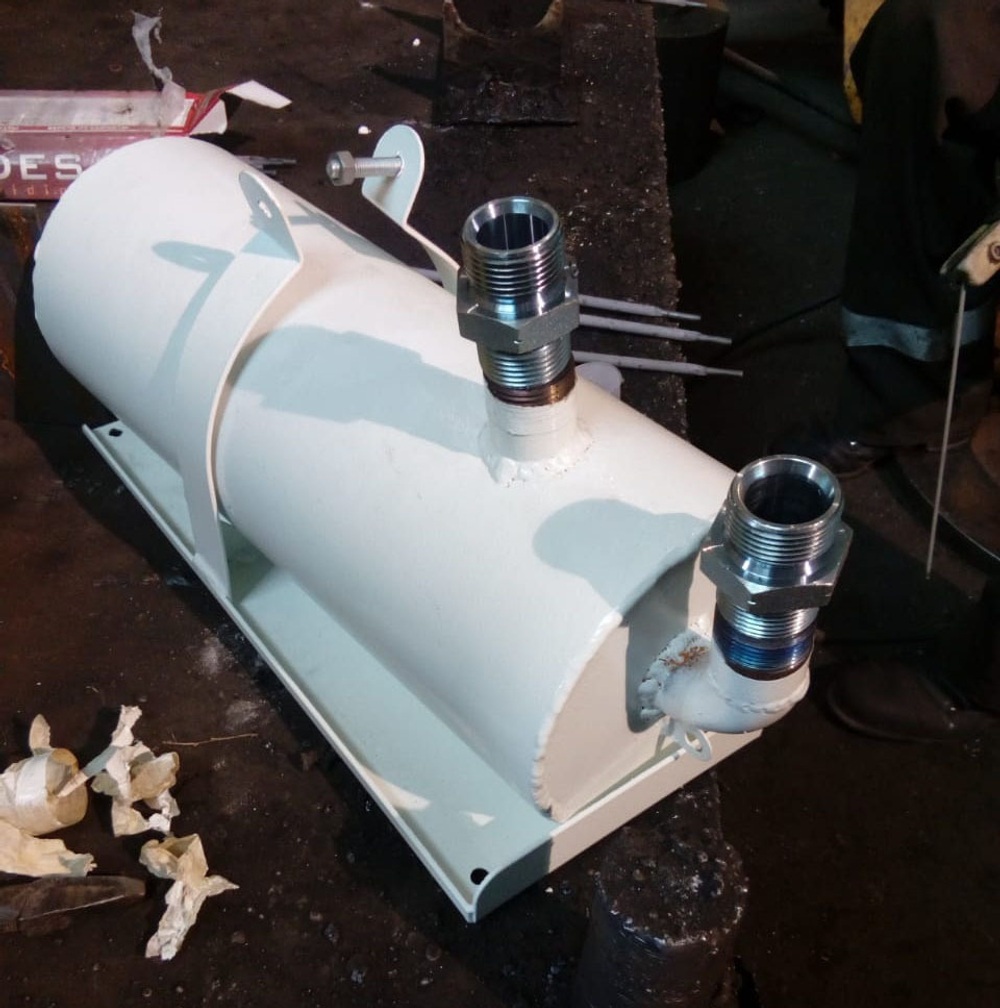

Технические характеристики (DN-40)
-
Условный проход: 40 мм
-
Рабочее давление: 1,6 МПа
-
Климатическое исполнение: группа С4, температура окружающей среды от –40 °С
-
Рабочая среда: дизельное топливо, температура –40…+60 °С, вязкость 0,55–6,0 мм²/с
-
Расход жидкости:
-
наименьший: 0,05 м³/ч
-
номинальный: 5,8 м³/ч
-
наибольший: 12 м³/ч
-
-
Наибольший перепад давления: 0,1 МПа
-
Присоединение к трубопроводу: резьбовое G1½″
-
Габаритные размеры (с клапаном): 720×150 мм
-
Средний срок службы: 5 лет
-
Комплектация: газоотделитель, крепление, воздушный клапан, трубка, штуцер 10 мм, хомут
Применение
Модель DN-40 предназначена для топливораздаточных колонок «Экзотрон» и топливозаправщиков. В колонке она монтируется перед счётчиком и полностью убирает влияние пены на точность розничной выдачи топлива. На заправщиках газоотделитель ставится между насосом и раздаточным узлом, обеспечивая достоверный учёт топлива при заправке баков техники. Простота присоединения (резьба G1½″) ускоряет монтаж в существующую обвязку.
