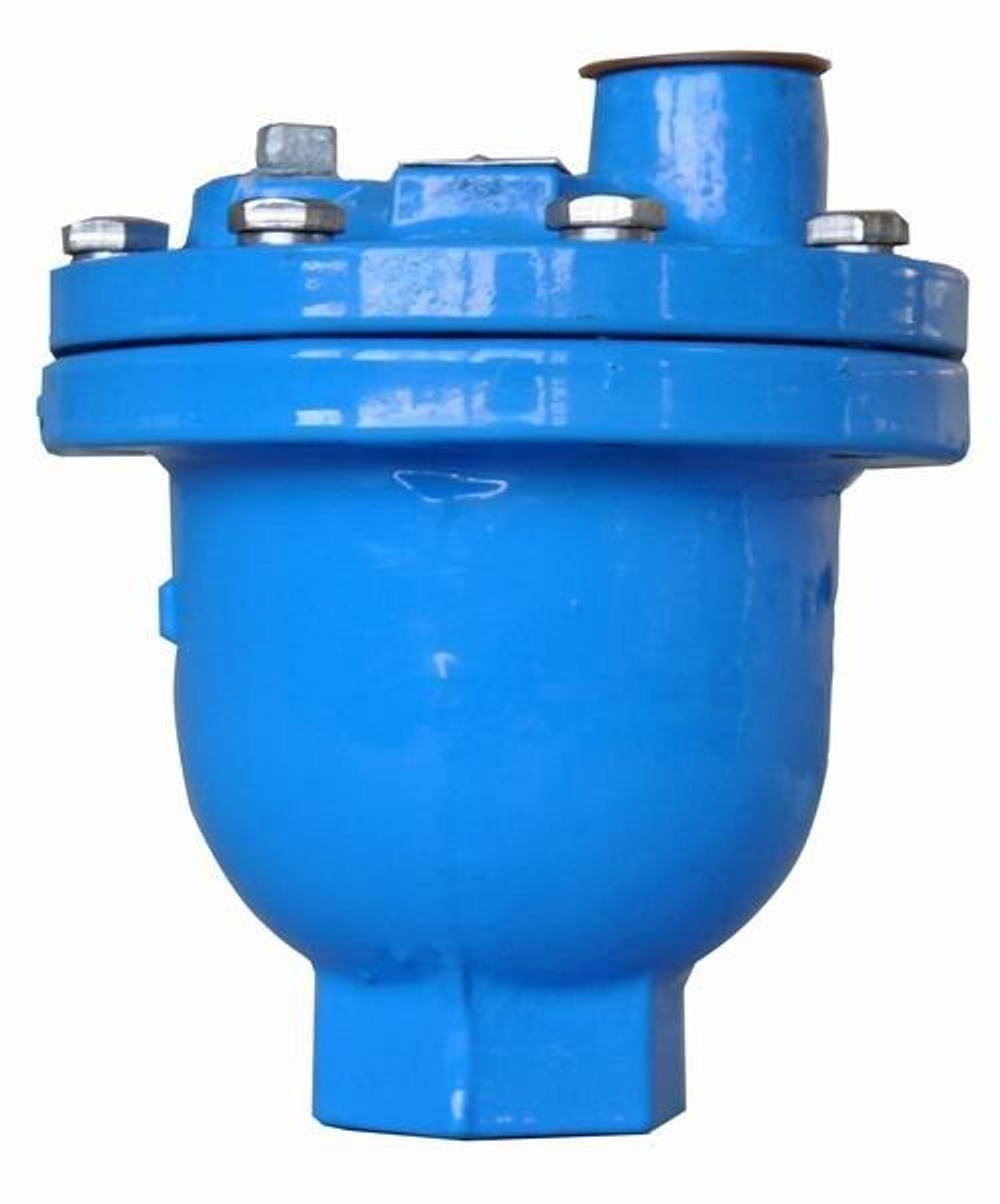

Материалы и конструкция
Клапан отличается высоким качеством материалов, рассчитанных на длительный контакт с агрессивными средами:
-
Корпус и крышка — ковкий чугун, обладающий высокой механической прочностью и стойкостью к перепадам давления.
-
Поплавок — нержавеющая сталь, не подвержен коррозии и сохраняет плавучесть в любых жидкостях, включая нефтепродукты.
-
Шток, рычаг и кольцо седла — также из нержавеющей стали, что исключает заклинивание механизма и обеспечивает стабильное срабатывание.
-
Уплотнительное кольцо — Viton (FKM), фторкаучук, устойчивый к высоким температурам (до +100 °C) и химически агрессивным веществам: бензину, дизельному топливу, маслам, спиртам, кислотам и щелочам малой концентрации.
Корпус имеет компактные размеры (150 × 150 × 200 мм) и весит 3 кг, что упрощает монтаж даже в ограниченном пространстве. Присоединительная резьба — 1 дюйм (DN25) с конической резьбой BSPT или NPT, что обеспечивает надёжное уплотнение без дополнительных подмоток.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Автоматический поплавковый воздушный клапан, винтовой |
| Номинальный диаметр (DN) | 25 мм |
| Присоединение | Резьба 1" BSPT / NPT |
| Материал корпуса и крышки | Ковкий чугун |
| Материал поплавка, рычага, седла | Нержавеющая сталь |
| Уплотнительное кольцо | Viton (FKM) |
| Рабочее давление | до 16 бар (PN16) |
| Давление испытания уплотнения | 17,6 бар |
| Диапазон рабочих температур | –20 °C … +100 °C |
| Рабочие среды | Вода, пар, воздух, дизельное топливо, бензин, керосин, масла, гликолевые растворы и другие жидкости, нейтральные к материалам клапана |
| Габаритные размеры (Д × Ш × В) | 150 × 150 × 200 мм |
| Вес | 3 кг |
Преимущества
-
Высокая герметичность — рычажный механизм создаёт значительное усилие запирания, исключающее подтекание даже при низком давлении и после многократных циклов.
-
Надёжность и долговечность — все внутренние детали из нержавеющей стали, уплотнение Viton, корпус из ковкого чугуна рассчитаны на интенсивную эксплуатацию в промышленных условиях.
-
Автономность — не требует электропитания, пневматических или ручных приводов, работает только за счёт архимедовой силы и рычажной механики.
-
Компактность — габариты 150 × 150 × 200 мм позволяют установить клапан в стеснённых местах насосных, котельных, на резервуарах и трубопроводах.
-
Простота монтажа и обслуживания — резьбовое присоединение 1" и небольшой вес 3 кг не требуют грузоподъёмных механизмов; для обслуживания достаточно периодической очистки поплавковой камеры.
Применение
Клапан рекомендован для установки в верхних точках трубопроводов, на коллекторах, сепараторах, теплообменниках, ресиверах, паровых и водогрейных котлах, топливных резервуарах. Он эффективно удаляет воздушные пробки, предотвращая кавитацию, гидроудары, снижение теплопередачи и образование коррозионных зон. Подходит для систем отопления, водоснабжения, пароконденсатных магистралей, топливоподачи дизельного топлива и бензина, пневматических линий, а также для технологических установок с маслами и химическими жидкостями.
Компактный, надёжный и всеядный по средам — этот клапан станет простым и долговечным решением для автоматического отвода воздуха на любом промышленном объекте.
