Надёжная деаэрация дизельного топлива и масел
Конструкция и принцип действия
Корпус выполнен из литого цинка. Поплавковая камера изготовлена из армированного стекловолокна (не прозрачная). Внутри расположены две независимые поплавковые камеры:
-
Нижняя камера — с рабочим поплавком, управляющим основным процессом деаэрации.
-
Верхняя камера — с предохранительным поплавком, который предотвращает выброс масляной пены через вентиляционное отверстие при заполнении системы или замене фильтра, а также сигнализирует о неисправности выпускного клапана.
Топливо из бака поступает в устройство, смешивается с обратным потоком от фильтра и направляется в нижнюю поплавковую камеру. Выделившийся воздух отводится через выпускной клапан, а деаэрированное топливо подаётся к горелке. При снижении уровня жидкости поплавки опускаются и открывают клапан дополнительной подачи из бака.
Общие характеристики обеих моделей
| Параметр | Значение |
|---|---|
| Присоединение к резервуару | Внутренняя резьба G¼ |
| Присоединение к горелке | Наружная резьба G3/8 с конусом 60° |
| Максимальная мощность форсунки | 100 л/ч |
| Максимальный обратный поток | 120 л/ч |
| Производительность воздухоотвода | около 4 л/ч |
| Монтажное положение | строго вертикально, поплавковым корпусом вверх |
| Рабочее избыточное давление | до 0,7 бар (соответствует столбу топлива ~8 м) |
| Испытательное давление | 6 бар |
| Материал поплавковой камеры | армированное стекловолокно |
| Габаритные размеры (Ш × В × Г) | 95 × 147 × 95 мм |
| Масса (вес) | не указана в документации, уточняйте при заказе |
| Комплект поставки | воздухоотводчик, масляный шланг с гайкой G3/8 и конусным уплотнением 60° для подключения к фильтру |
Различия между Flow-Control 3/K и Flow-Control 3/K HT

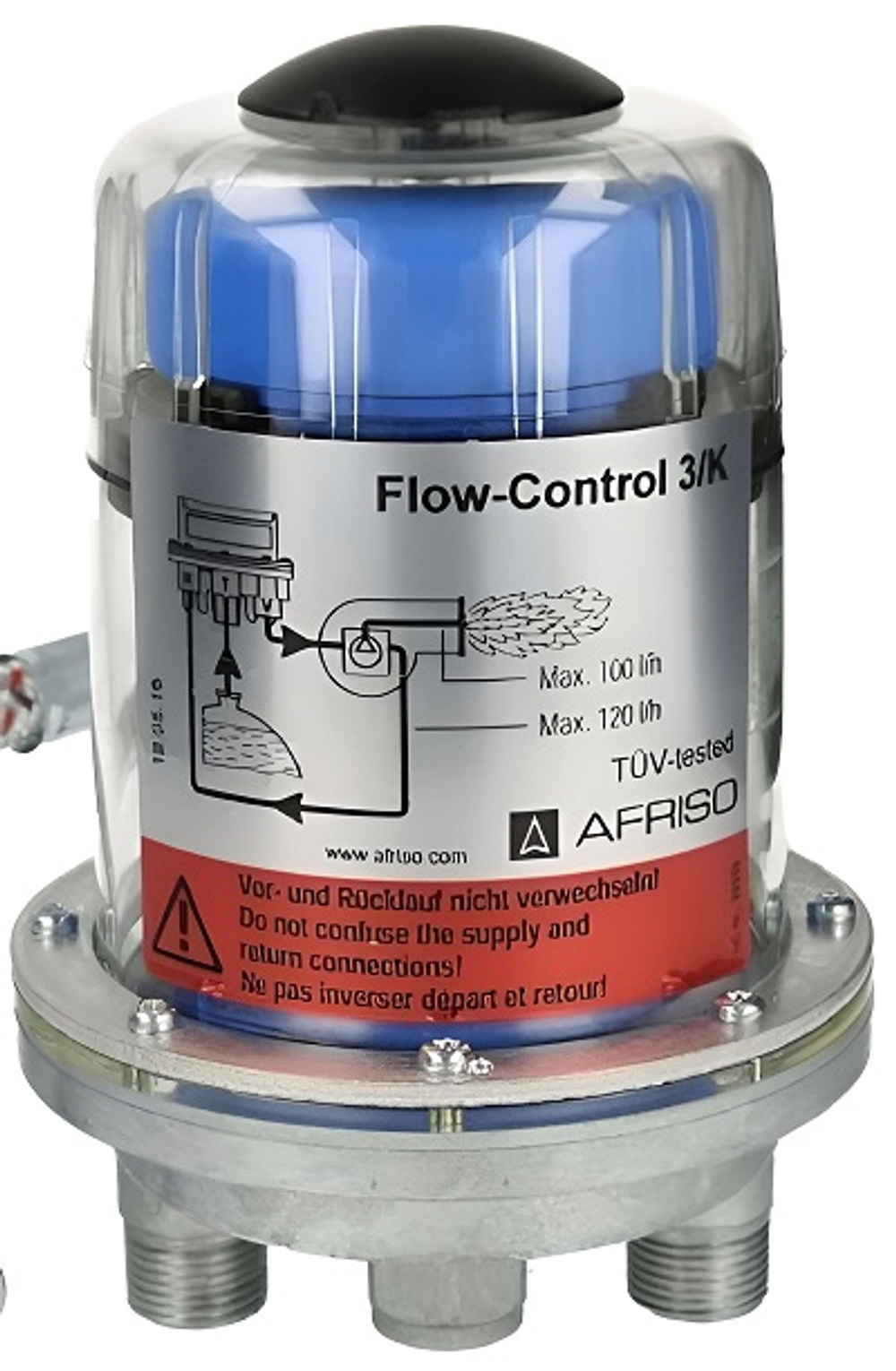

Flow-Control 3/K — базовая модель для стандартных условий эксплуатации. Она подходит для систем с температурой топлива до 40–60 °C (точное значение зависит от партии, обычно не более +40 °C для длительной работы). Уплотнения могут быть выполнены из NBR или иного маслобензостойкого эластомера, что достаточно для чистого дизельного топлива и печного топлива. Специальная защита от затопления отсутствует.

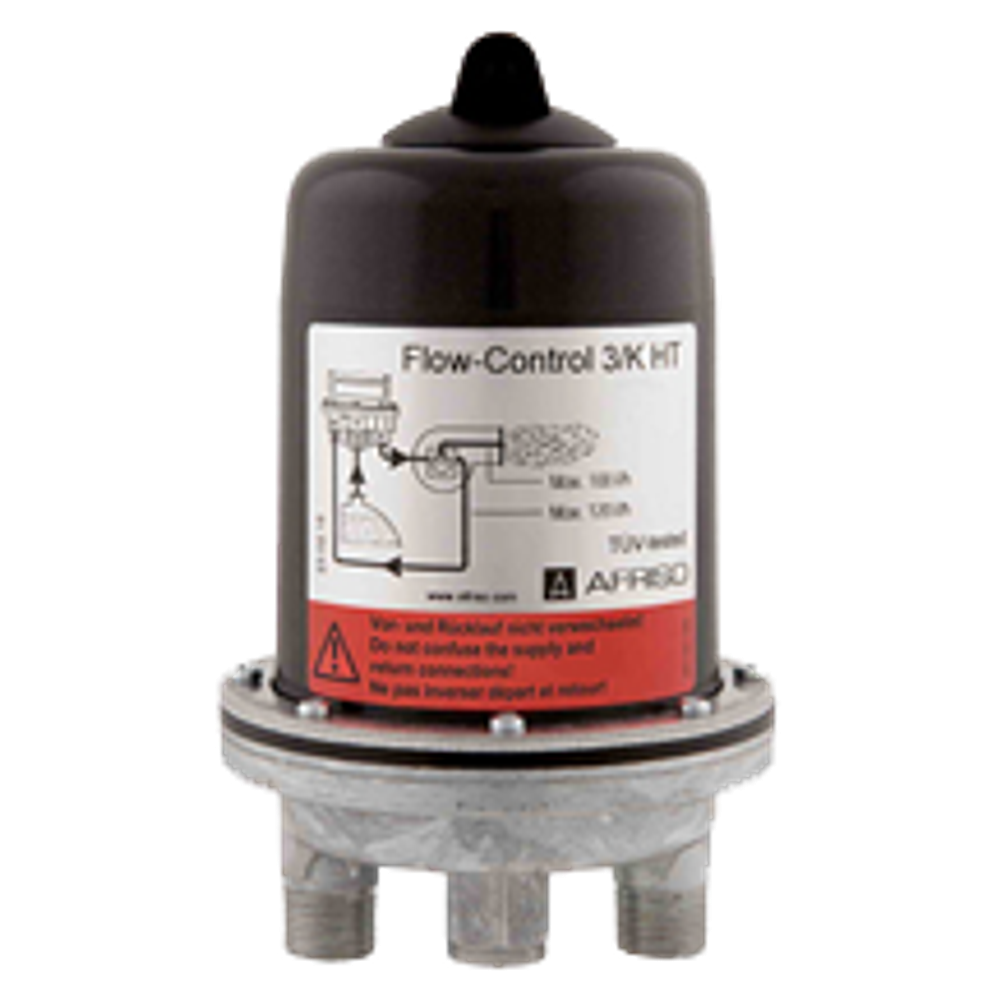

Flow-Control 3/K HT (арт. 69929) — высокотемпературная версия для сложных условий. Все уплотнения заменены на FKM (витон), устойчивый к температурам до 80 °C, биодизелю (FAME до 100%) и растительным маслам. Клапан выдерживает статическое давление водяного столба до 10 метров, что позволяет монтировать его в зонах с риском подтопления. Модель сертифицирована TÜV (S 133 2013 E2) и имеет сертификат соответствия ÜHP по EN 12514-2.
Сравнительная таблица
| Характеристика | Flow-Control 3/K (базовая) | Flow-Control 3/K HT (арт. 69929) |
|---|---|---|
| Макс. температура среды | до +40…+60 °C (стандарт) | до +80 °C |
| Материал уплотнений | NBR (или аналог) | FKM (витон) |
| Водонепроницаемость | нет | до 10 м вод. ст. |
| Защита от затопления | нет | да |
| Рекомендация по монтажу | стандартная установка | допускается монтаж ниже макс. уровня топлива в баке |
| Особые отметки | – | TÜV, ÜHP (EN 12514-2) |
Обе модели поставляются с масляным шлангом для подключения к фильтру. Выбор между ними определяется температурным режимом системы, типом топлива (биодизель, растительное масло) и необходимостью защиты от затопления.
