Высокая точность измерения бензина, дизтоплива, масел и сырой нефти
Почему класс 0.25 важен для коммерческого учёта
Погрешность в четверть процента делает этот счётчик пригодным для учётных операций при отпуске топлива и масел оптовыми партиями, налива в автоцистерны и технологических перекачках. Механическое счётное устройство не требует электропитания и сохраняет накопленные показания даже при полном обесточивании объекта. Шкала СУ отображает суммарный объём прошедшей жидкости в м³ с возможностью сброса накопленного значения только при плановом обслуживании.
Исполнения по вязкости: четыре версии под конкретную задачу
Конструкция счётчика оптимизируется под кинематическую вязкость рабочей среды. Предприятие-изготовитель выпускает четыре исполнения, перекрывающие весь спектр нефтепродуктов – от лёгких бензинов до вязкой сырой нефти и мазута.
| Исполнение | Рабочая жидкость | Вязкость, сСт | Диапазон расходов, м³/ч | Номинальный расход, м³/ч | Класс точности |
|---|---|---|---|---|---|
| Бензин | Бензины, керосины | 0.55 – 1.10 | 18 – 180 | 100 | 0.25 |
| Дизельное топливо | Дизтопливо, печное топливо | 1.10 – 6.00 | 18 – 180 | 100 | 0.25 |
| Масла | Минеральные и синтетические масла | 6.00 – 60.0 | 18 – 180 | 100 | 0.25 |
| Сырая нефть / Мазут | Сырая нефть, мазут, высоковязкие продукты | 60.0 – 300 | 15 – 80 | – | 0.25 |
Для вязких сред (от 60 сСт) гидравлическое сопротивление возрастает, поэтому максимальный расход ограничен 80 м³/ч, а минимальный снижен до 15 м³/ч. Это позволяет сохранить заявленную точность даже при медленном заполнении ёмкостей.
Конструкция, материалы и надёжность
Корпус счётчика фланцевый, Ду 100 мм, выполнен из чугуна или стали с антикоррозионным покрытием. Винтовые роторы изготавливаются из нержавеющей стали и проходят динамическую балансировку, что сводит к минимуму износ даже при длительной непрерывной работе. Уплотнительные кольца подобраны под конкретную рабочую жидкость: для бензинов и ДТ используются маслобензостойкие резины, для масел и нефти – фторкаучук.
Технические характеристики (общие для всех исполнений)
-

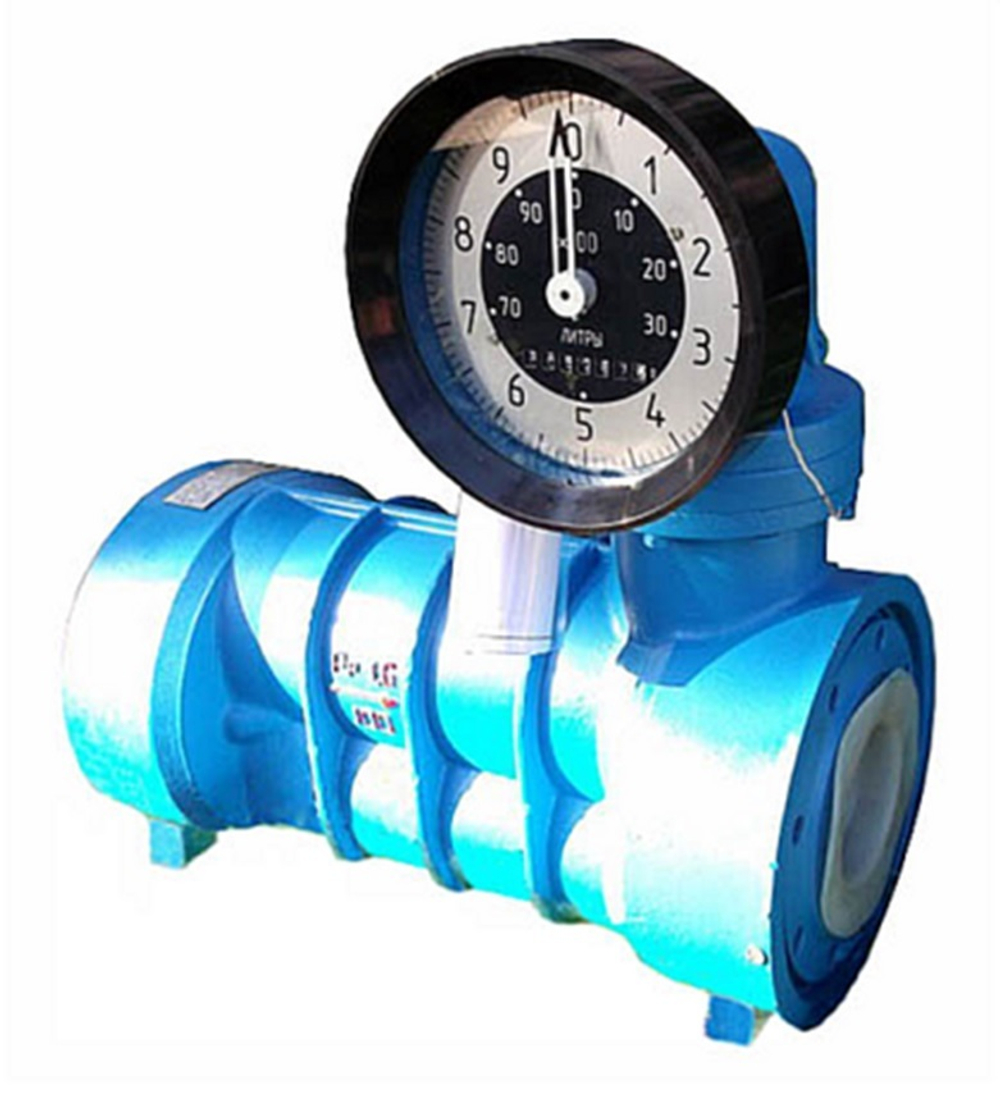

Тип: винтовой, с механическим счётным устройством «СУ»
-
Диаметр условного прохода: 100 мм
-
Рабочее давление: до 1.6 МПа
-
Класс точности: 0.25
-
Присоединение: фланцевое (ответные фланцы и крепёж в комплект не входят)
-
Габариты (Д×Ш×В): 480х538х300 мм
-
Масса: 60 кг
-
Отображение показаний: 8-разрядный механический сумматор (м³)
Монтаж и эксплуатация
Счётчик монтируется в горизонтальном положении так, чтобы направление потока совпадало со стрелкой на корпусе. Перед счётчиком обязательно устанавливается фильтр грубой очистки с ячейкой не более 0.5 мм. Допускается установка на открытых площадках под навесом при температуре окружающей среды от –40 до +50 °C. Механизм не требует электропитания и практически не нуждается в обслуживании, кроме периодической поверки.
Обязательное условие при заказе
При оформлении заявки необходимо явно указать, с какой жидкостью будет работать счётчик – от этого зависит исполнение роторов, уплотнений и калибровка. Завод отгружает счётчик, настроенный на конкретный диапазон вязкости. Пожалуйста, уточняйте:
-
«Счётчик ППО-100-1,6 СУ 0.25 для бензина»
-
«Счётчик ППО-100-1,6 СУ 0.25 для дизельного топлива»
-
«Счётчик ППО-100-1,6 СУ 0.25 для масел»
-
«Счётчик ППО-100-1,6 СУ 0.25 для сырой нефти / мазута»
Производство 60 календарных дней.
