Промышленный учёт дизельного топлива на больших потоках
Принцип действия

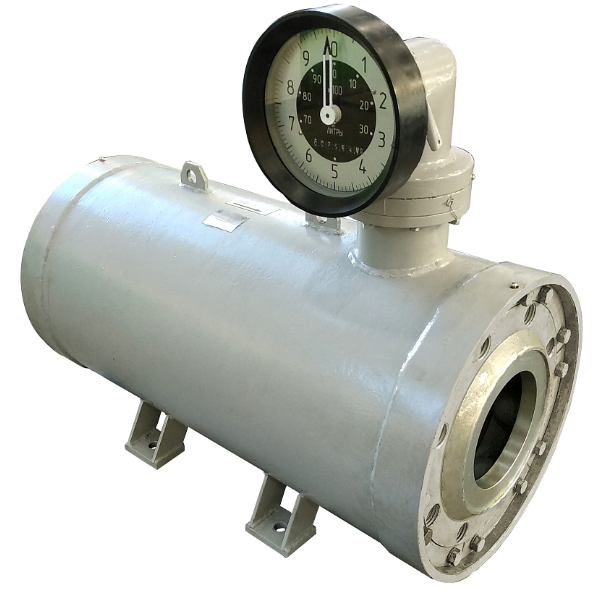

Внутри корпуса находятся два прецизионных винта (ротора), входящие в зацепление. Под действием потока жидкости они вращаются, отмеряя при каждом обороте строго определённый объём. Вращение винтов через герметичную магнитную муфту передаётся в механическое счётное устройство, которое преобразует накопленные обороты в единицы объёма (м³). Магнитная муфта исключает необходимость в сальниках и полностью изолирует счётный механизм от измеряемой среды, повышая надёжность и долговечность.
Конструкция и материалы
Проточная часть счётчика полностью изготовлена из алюминиевого сплава АК9М2 (ГОСТ 1583-93). Корпус и винты выполнены из этого же материала, что обеспечивает оптимальное сочетание прочности, малого веса и устойчивости к коррозии при контакте с дизельным топливом. Уплотнительные кольца – маслобензостойкие, подшипники – стандартные шариковые 6-205Ю, что упрощает ремонт и снабжение запчастями. Фланцевое присоединение (Ду 150 мм) позволяет встраивать счётчик в трубопровод без переходников.
Обязательное требование к монтажу – фильтрация
Для надёжной работы и сохранения точности перед счётчиком обязательно устанавливается фильтр грубой очистки. Изготовитель требует, чтобы фильтрующий элемент не пропускал частицы размером более 0,10 мм (100 мкм), а расстояние от фильтра до счётчика не превышало 3000 мм. Рекомендуется комплектовать счётчик фильтром жидкости ФЖУ производства АО «Промприбор», который штатно стыкуется с ним по фланцам и обеспечивает требуемую тонкость фильтрации. Попадание абразива или окалины на винтовые роторы может привести к задирам и выходу из строя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | винтовой, с механическим счётным устройством |
| Модель | ППВ-150-1,6 |
| Условный проход (Ду) | 150 мм |
| Рабочее давление | до 1,6 МПа |
| Класс точности | 0,5 |
| Диапазон вязкости измеряемой жидкости | 1,1–6,0 сСт (дизельное топливо) |
| Расход: минимальный / номинальный / максимальный | 30 / 250 / 420 м³/ч |
| Температура измеряемой жидкости | от –40 до +50 °С |
| Присоединение | фланцевое |
| Материал корпуса и винтов | алюминиевый сплав АК9М2 |
| Габаритные размеры (Д×В×Ш) | 780х706х340 мм |
| Масса | 270 кг |
| Отображение показаний | 8-разрядный механический сумматор (м³) |
Эксплуатация и особенности
Счётчик рассчитан на непрерывный режим работы при давлении до 1,6 МПа и температуре продукта от –40 до +50 °С. Он устанавливается горизонтально в трубопроводную магистраль, направление потока – строго по стрелке на корпусе. Уплотнения и подшипники не требуют обслуживания в течение всего назначенного срока службы. Для защиты от прямых солнечных лучей и атмосферных осадков рекомендуется размещать счётчик под навесом или в укрытии.
Обязательное требование при заказе
Данная модель счётчика ППВ-150-1,6 откалибрована на дизельное топливо с вязкостью 1,1–6,0 сСт. При заказе обязательно уточняйте назначение и параметры среды, даже если параметры вязкости укладываются в указанный диапазон. Это позволит заводу-изготовителю подобрать правильные зазоры винтовой пары и тип уплотнений. Формулировка при заказе: «Счётчик ППВ-150-1,6 класс 0.5 для дизельного топлива» и не подходит для других жидкостей (например, бензине или масле).
Комплектация и совместимость
В базовую поставку входит счётчик в сборе, паспорт и руководство по эксплуатации. Ответные фланцы и крепёж не входят в комплект – их приобретают отдельно. Для организации полноценного учётного узла рекомендуется сразу заказывать фильтр жидкости ФЖУ того же диаметра (Ду 150), который гарантирует защиту винтового механизма от повреждений и сохраняет межповерочный интервал на заявленном уровне.
Счётчик ППВ-150-1,6 – это надёжное промышленное средство измерения, которое при правильной установке и своевременной очистке топлива обеспечивает коммерческий учёт с погрешностью не более ±0,5 % на протяжении всего срока эксплуатации.
Производство 90 календарных дней.
