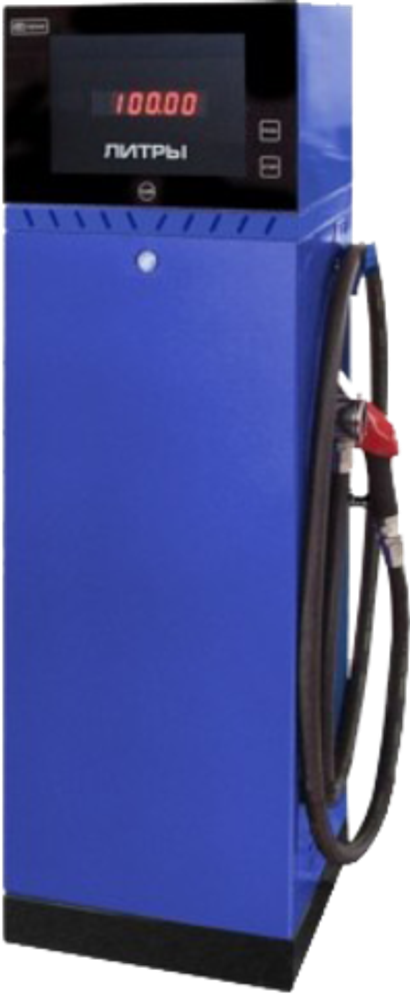

Инструкция по подключению ТРК ТОПАЗ в интерфейсном режиме

Необходимые компоненты:

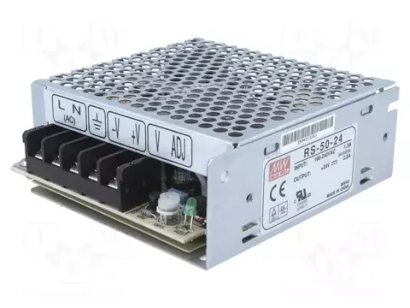

1. Блок питания 220 на 24.

2. Считыватель RFID карт с внешним карманом.

3. Трекер Galileosky 7x ext, 7x HUB.

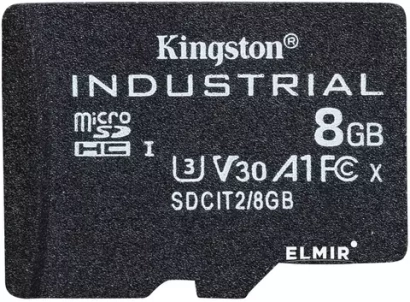

4. Карта памяти.

5. Алгоритм : SCRIPT Exzotron/EX_FControl_LLS_TOPAZ(Exzotron/EX_FControl_LLS_NARA)

Для проведения работ по настройке ТРК потребуется Конвертер RS485/USB.

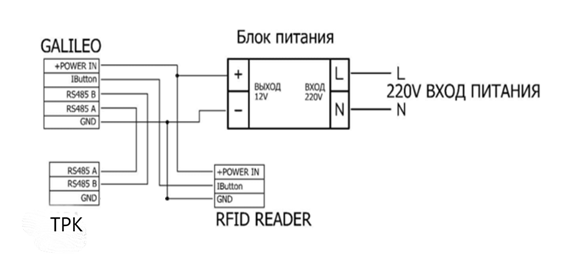

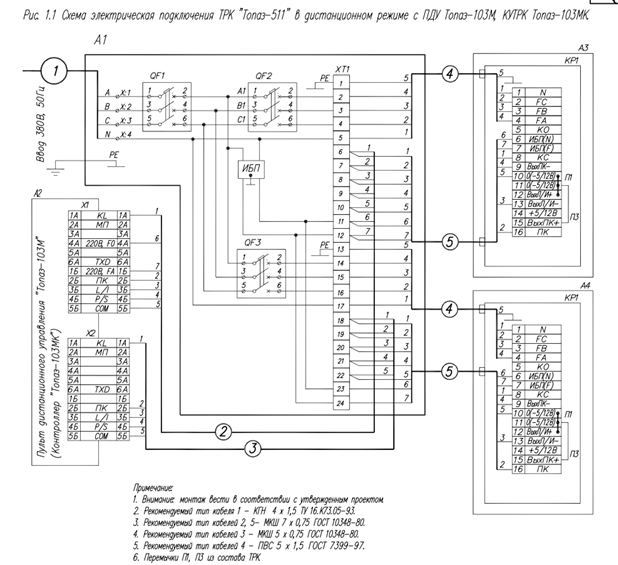

Схема подключения оборудования:

ПОРЯДОК НАСТРОЙКИ БОРТОВОГО ТЕРМИНАЛА
Бортовые терминалы только Galileosky 7x ext и Galileosky 7x HUB
Для прибора Galileosky 7x ext прошивка не ниже 38
Для прибора Galileosky 7x HUB прошивка не ниже 38
На блок Galileosky необходимо отправить следующие команды:

FLASHARCHIVE 1,1
REMOTECONFIG 1
ARCHIVE 0
out 0,1
out 1,1
IBCFG 4,4
CANREGIME 11,125000,2000,1
ActiveCAN 0
CAN1REGIME 11,125000,2000,1
ActiveCAN1 0
HeadPackBit 3,1
HeadPackBit 4,1
MainPackBit 178,1
MainPackBit 179,1
MainPackBit 180,1
MainPackBit 181,1
MainPackBit 182,1
MainPackBit 183,1
MainPackBit 3,1
MainPackBit 4,1
MainPackBit 5,1
MainPackBit 6,1
MainPackBit 7,1
MainPackBit 8,1
MainPackBit 9,1
MainPackBit 10,1
MainPackBit 11,1
MainPackBit 12,1
MainPackBit 13,1
MainPackBit 16,1
MainPackBit 32,1
MainPackBit 37,1
MainPackBit 52,1
MainPackBit 60,1
MainPackBit 77,1
MainPackBit 63,1
MainPackBit 61,1
MainPackBit 62,1
MainPackBit 65,1
MainPackBit 64,1
MainPackBit 81,1
MainPackBit 80,1
MainPackBit 79,1
MainPackBit 78,1
MainPackBit 95,1
MainPackBit 97,1
MainPackBit 96,1
HeadPackBit 1,1
HeadPackBit 2,1
MainPackBit 177,1
MainPackBit 184,1
MainPackBit 185,0
MainPackBit 82,1
MainPackBit 83,1
MainPackBit 66,1
RS485FN 4
incfg5 1,1,33000,33000,33000,33000,1,0
1. SCRIPT Exzotron/EX_FControl_LLS_TOPAZ
2. settings
3. SETTINGS 3,397
4. settings 5,10
5. settings 4,30

ВНИМАНИЕ БЕЗ АКТИВАЦИИ ЛИЦЕНЗИИ АЛГОРИТМОВ, ТРК ПРОИЗВОДИТ ВЫДАЧУ НЕ БОЛЕЕ 10 литров.

Описание передаваемых параметров:

CAN8BITR0 - флаг транзакции цифра 2
CAN32BITR2 – накопительный литровый счетчик, который считывается с блока управления ТРК
CAN8BITR3 – тотальный счетчик в миллилитрах
CAN32BITR3 – RFID номер карты который передается с считывателя пластиковых карт по 1-wire через блок Galileosky
CAN32BITR4 – счетчик накопительных импульсов из расчета 100 импульсов на литр. После завершения транзакции сбрасывается в ноль.

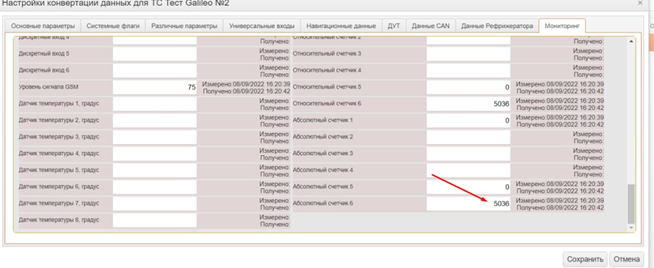

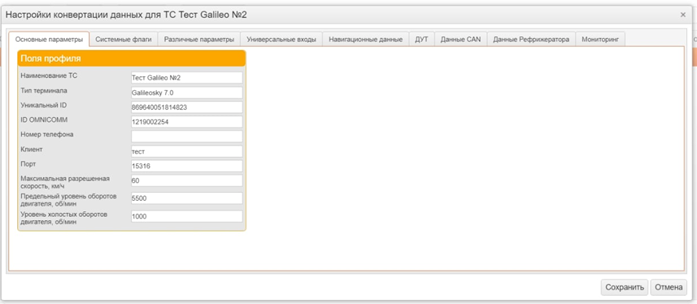

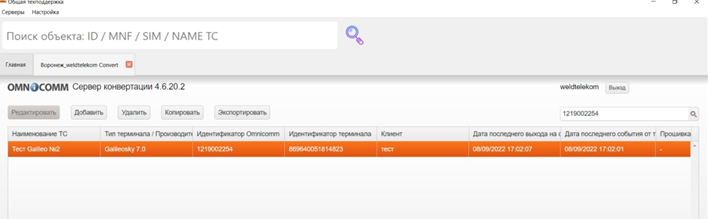

IN5 - виртуальный счетчик импульсов относительный (для серверов, которые не поддерживают прием CAN параметров.)
IBUTTON - номер прикладываемой пластиковой карты в считыватель. (для серверов, которые не поддерживают прием CAN параметров.)

БАЗОВЫЕ КОМАНДЫ GALILEOSKY

     RFIDSET 12345,0,0,0,0,0 - добавление безлимитной карты.
     RFIDSET 12345,1,0,0,0,0 - блокирование отгрузки по карте.
     RFIDSET 12345,1,1000,200,1000,100 – добавление карты с балансом на 10 литров, суточным лимитом 2 литра и суточным остатком 1 литр.
     RFIDINFO 12345 – просмотр остатка по карте.
     settings – команда установки установок для алгоритма.(номер параметра/значение)
     settings 10,lic- команда активации лицензии.(по факту на карте памяти фиксируется файл лицензий привязанный к IMEI)
     lic - номер лицензионный..
     Ответ:
     License=0 Version 2022.09.08; utc 3, koff 10, moderfid 397, CardHold 30, selectin 10, TotalAdr 5, WaitFuel 10
     License 0 – не активирована лицензия 1 активирована
     UTC 3 – 1 параметр, значение часового пояса для установки времени сброса суточного лимита.
      Koff 10 – 2 параметр , значение калибровочного коэффициента на 1 литр для виртуального счетчика на IN5
     moderfid 397 – 3 параметр, установки режима интерфейсной работы для ТРК ТОПАЗ 511 остальные настройки для работы с ТРК ТОПАЗ не используются.

Важная пометка!!! ДЛЯ ПАССИВНОГО РЕЖИМА

В алгоритм добавлено ограничение по лицензии.
После первой удачной транзакции, без лицензии, алгоритм перестанет работать, выполнять всяческую логику, до следующей перезагрузки терминала или отправки команды settings на заметку, в протоколе топаза, есть значение разрядность текущей дозы.

По опыту у Топаза разрядность 5, а у Нара разрядность 6.

По умолчанию так и сделал, но если будет отличия в прошивке топаза, то этот параметр можно изменить настройкой алгоритма.

settings 11,(5 или 6) это будет заметно, во время транзакции в пассивном режиме, если в БД литраж будет расти не корректно и кратно 10и то соответственно нужно изменить разрядность.
изменения вступят в силу, после рестарта терминала!

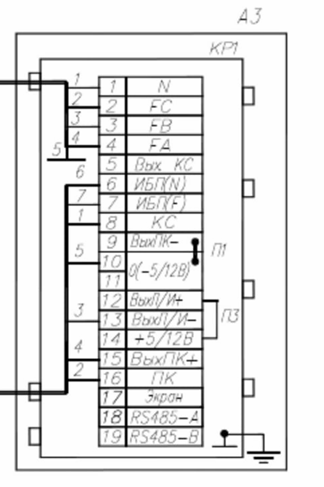

УСТАНОВКА ПЕРЕМЫЧЕК ТРК ДЛЯ РАБОТЫ В ИНТЕРФЕЙСНОМ РЕЖИМЕ

Подключение RS485 на клеммой колодке:

18 - А
19- B
11 (0-GND) - GND

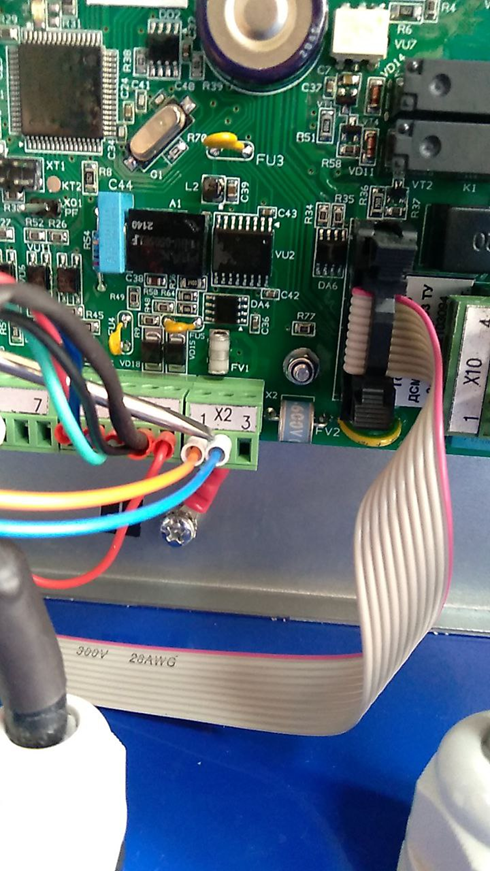

Либо подключение на основной плате блока управления фишка Х2

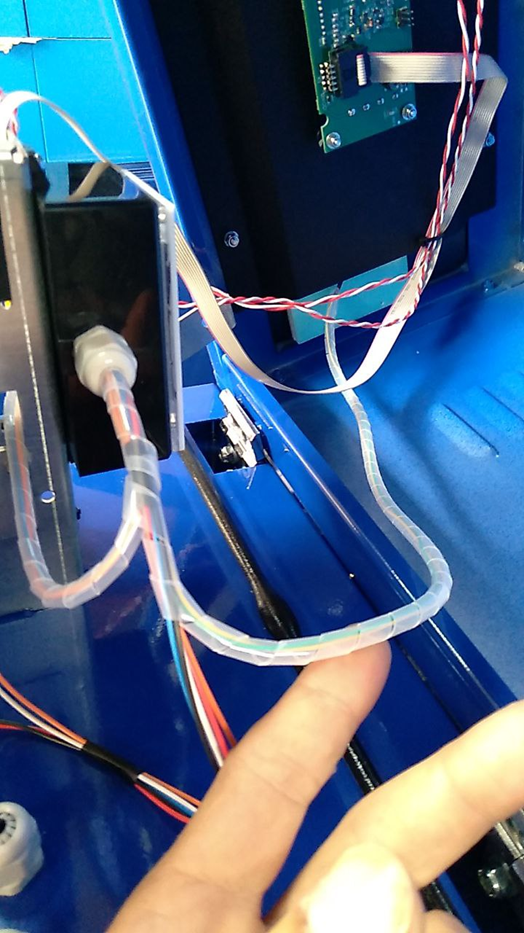

ФОТО ПОДКЛЮЧЕНИЕ 485 порта к трекеру

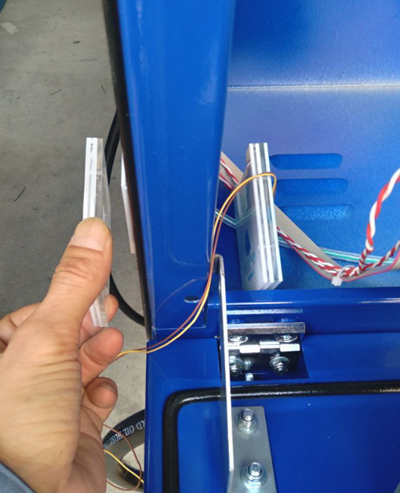

РАЗМЕЩЕНИЕ СЧИТЫВАТЕЛЯ И РФИД АНТЕНЫ

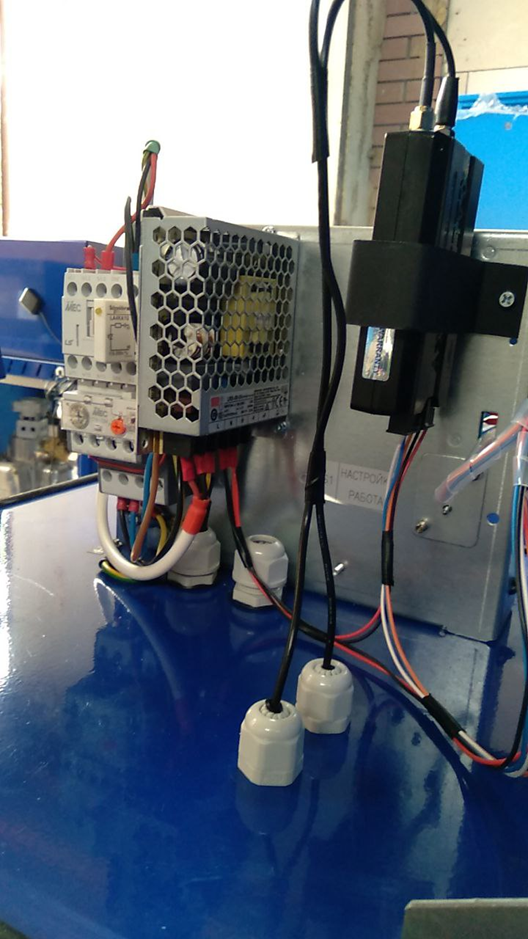

РАЗМЕЩЕНИЕ ТРЕКЕРА И БЛОКА ПИТАНИЯ

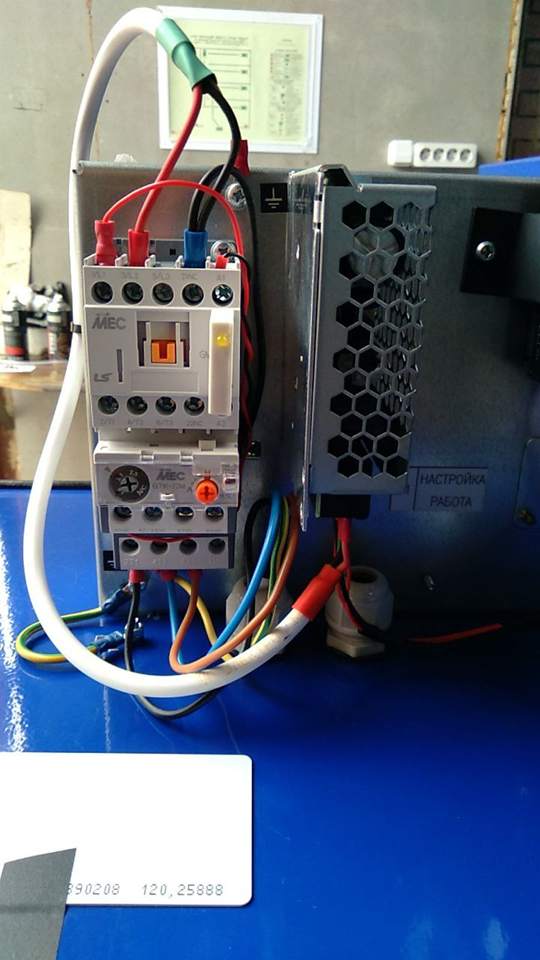

ТОЧКА ПОДКЛЮЧЕНИЯ ПИТАНИЯ 220 вольт к блоку питания

ИНФРМАЦИЯ ПО УСТАНОВКЕ ВНЕШНЕЙ АНТЕНЫ ОТ СЧИТЫВАТЕЛЯ ERF-01

Комплектация:

1. Антенна – крепится на двухсторонний скотч под стекло и подключается к считывателю.
2. Внешний карман, который устанавливается на скотч снаружи.

ДОПОЛНИТЕЛЬНЫЕ КОМПОНЕНТЫ ПРИ ПОДКЛЮЧЕНИИ К ТРК СОВМЕСТНО С ПУЛЬТОМ В ПАССИВНОМ РЕЖИМЕ

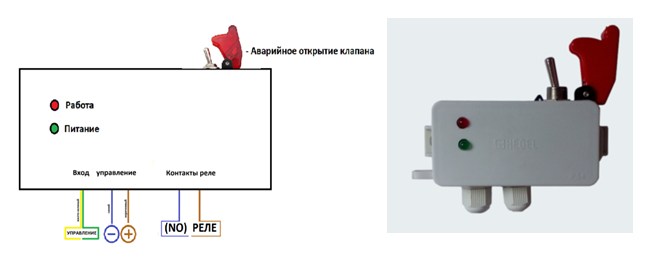

Блок управления с индикацией EXZ 1.0

Питание 24 вольта. Провод управления подключается на OUT0 блока Galileosky.
Контакты реле подключаются в разрыв общего черного провода на клапане MSF25.
Зеленый светодиод – наличие питания. Красный светодиод – наличие доступа от трекера.
Тумблер – для резервного отключения доступа, для внештатных ситуаций.

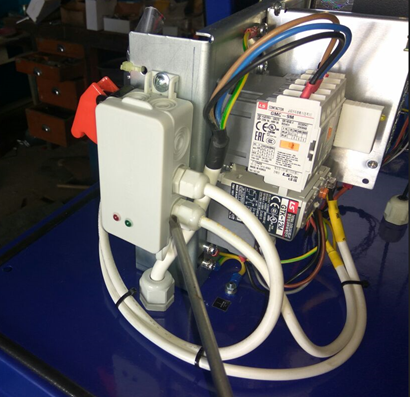

МЕСТО УСТАНОВКИ
