Лучшее решение для коммерческого учёта и безопасности на АЗС, нефтебазах и химических объектах
Для каких объектов
Преобразователь ПМП-201 эксплуатируется на АЗС, АГЗС, МАЗС, КАЗС, нефтебазах, хранилищах газа, ГНС и НПЗ. Также применяется в химической, нефтехимической, фармацевтической и пищевой промышленности, в машиностроении и судостроении. Прибор допущен к работе на опасных производственных объектах благодаря взрывозащищённому исполнению (сертификат ТР ТС 012/2011, запись в Госреестре № 24715-14).
Какие задачи решает
Уровнемер обеспечивает полный цикл коммерческого учёта нефтепродуктов и сжиженных углеводородных газов (СУГ):
-
непрерывный контроль уровня продукта в резервуаре;
-
определение границы раздела сред для двухфазных жидкостей (отдельный поплавок);
-
многоточечное измерение температуры — до 8 точек по высоте ёмкости;
-
расчёт плотности: прямым измерением поплавком плотности или косвенно — по температуре и коэффициенту объёмного расширения, а для СУГ — по компонентному составу (пропан-бутан);
-
вычисление объёма по градуировочной таблице (максимальная точность) или по геометрическим формулам (вертикальные и горизонтальные резервуары);
-
расчёт массы продукта по аттестованным методикам ГОСТ Р 8.595-2004 и СТБ 8030-2006.
Как управляет процессами
В памяти прибора закладывается до 8 пороговых значений (по уровню, температуре, объёму, массе, заполнению). При достижении заданного параметра формируется управляющий сигнал — релейные блоки включают/отключают насосы, клапаны, нагреватели или запускают световую/звуковую сигнализацию. Гистерезис исключает ложные срабатывания при колебаниях продукта.
Как подключается и интегрируется
Передача данных — через RS-485, RS-232, USB или Ethernet. Поддерживаются протоколы СЕНС и Modbus, что позволяет встраивать ПМП-201 в существующие АСУТП, РСУ и ПАЗ. Прибор работает как автономная система учёта или как подсистема верхнего уровня управления. Совместим с вторичными приборами: блок питания БП-9В1А, сигнализатор МС-К-500-2 и другие устройства с поддержкой протокола СИ СЕНС.
Конструкция под среду

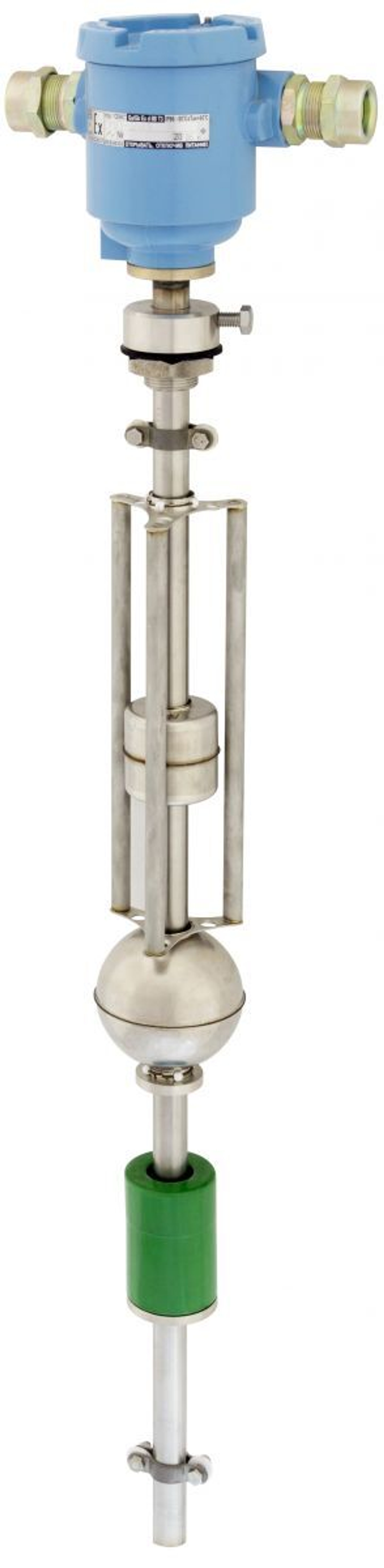

Корпус — алюминиевый сплав с электропроводным покрытием, опционально из нержавеющей стали. Направляющая — сталь 12Х18Н10Т. Поплавки уровня, плотности и раздела сред (до трёх штук) свободно перемещаются по направляющей. Для агрессивных жидкостей предусмотрена защита PVDF или фторопластом. Крепление к резервуару изготавливается по индивидуальному заказу.
Нормативная база
Соответствует НПБ 111-98 и СП 156.13130.2014. Входит в состав системы измерительной «СЕНС» и применяется для учётно-расчётных операций с топливом, маслами, сжиженными газами и другими взрывоопасными средами.
