Магнитострикционный уровнемер ПМП-201: принципы работы и технические решения
ПМП-201 представляет собой поплавковый преобразователь, работающий на эффекте магнитострикции. Импульс тока, пропущенный через звукопровод, создаёт магнитное поле. Поплавок с постоянным магнитом, скользящий по направляющей, генерирует импульс упругой деформации в точке своего расположения. Блок обработки измеряет время распространения отклика и вычисляет расстояние до поверхности жидкости с высокой точностью. Аналогично определяется положение поплавка раздела сред для двухфазных жидкостей.
Конструкция
Уровнемер состоит из:
-

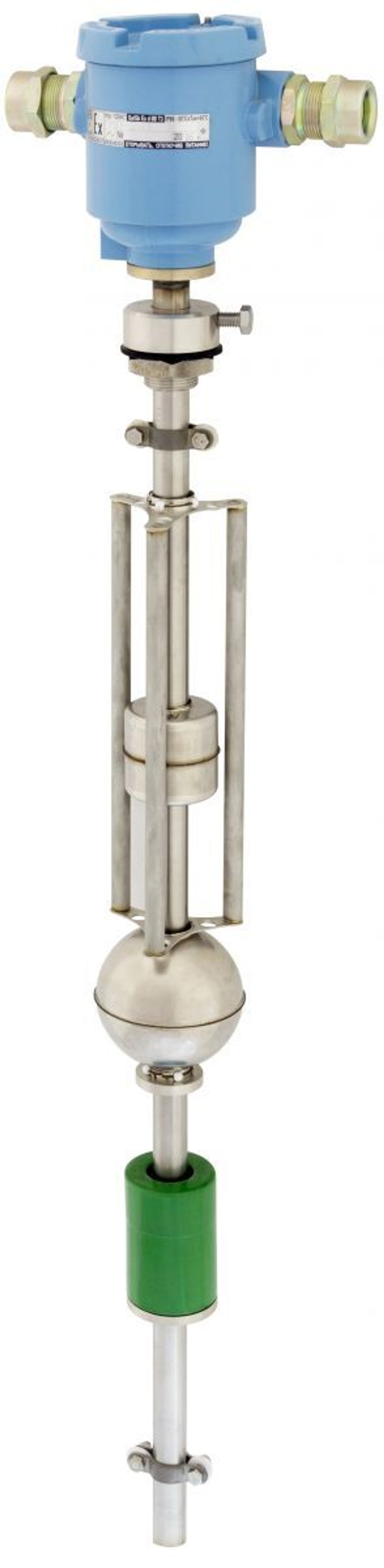

герметичного корпуса (алюминиевый сплав АК7ч с электропроводным покрытием, опционально — сталь 12Х18Н9ТЛ или 12Х18Н10Т);
-
направляющей из стали 12Х18Н10Т, внутри которой размещены чувствительный элемент и до 8 интегральных датчиков температуры;
-
поплавков уровня, плотности и раздела сред (не более трёх), свободно перемещающихся по направляющей с ограничителями хода.
Для химически агрессивных применений применяются защитные оболочки из PVDF или фторопласта.
Измерительные возможности
Прибор измеряет уровень жидкости, границу раздела сред, плотность (прямым методом с поплавком плотности или расчётно — по температуре и коэффициенту расширения либо по компонентному составу СУГ). Температура фиксируется многоточечно, показания датчиков под поверхностью и над ней усредняются отдельно.
На основе первичных параметров ПМП-201 вычисляет:
-
объём по градуировочной таблице или геометрическим формулам (вертикальные и горизонтальные цилиндрические резервуары);
-
массу нефтепродуктов и СУГ по аттестованным методикам ГОСТ Р 8.595-2004;
-
относительное заполнение резервуара;
-
массу жидкой и паровой фаз СУГ.
